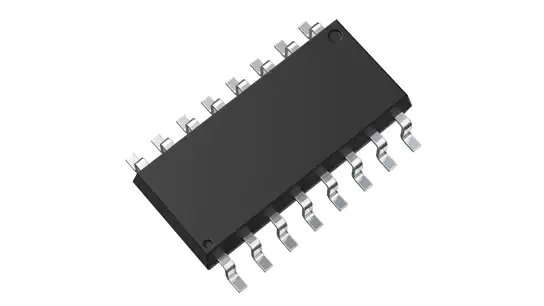

東芝電子元件及儲存裝置株式會社（簡稱“東芝”）推出了4通道電晶體輸出光耦（以下簡稱為“ 電晶體耦合器”）“TLP294-4”和“TLP295-4”，他們標準化了LED的輸入閥值電壓並採用SO16封裝。
TLP294-4為交流輸入型，TLP295-4為直流輸入型。 與東芝當前的電晶體耦合器[1]相比，這兩款產品集成了一個用於電晶體基極存儲電荷的放電電阻器，因此傳播延遲時間更短。 現有的電晶體耦合器已用於通信速度高達10kbps 左右的應用，而新產品支援10kbps至20kbps，因此適用於可程式設計邏輯控制器和逆變器等FA設備以及絕緣通信介面應用。
這類4通道產品可進行高密度安裝。 絕緣性能方面，此類產品的最小爬電距離為5mm，最小隔離電壓為3.75kVrms，並通過UL1577、EN 60747-5-5等國際安全標準認證。 因此，它們也適用於具有高絕緣性能要求的應用。
注：
[1] 當前產品 TLP292-4和TLP293-4
應用
- 可程式設計邏輯控制器
- I/O 介面
- 交流伺服
特性
- 電流傳輸比 : IC/IF=100 % (最小值)
- 高/低電平輸入閥值電壓：
- VITH=1 V (最小值)
- VITL=5 V (最大值)
- 傳播延遲時間短：
tpHL=50 μs (最大值)
tpLH=100 μs (最大值)

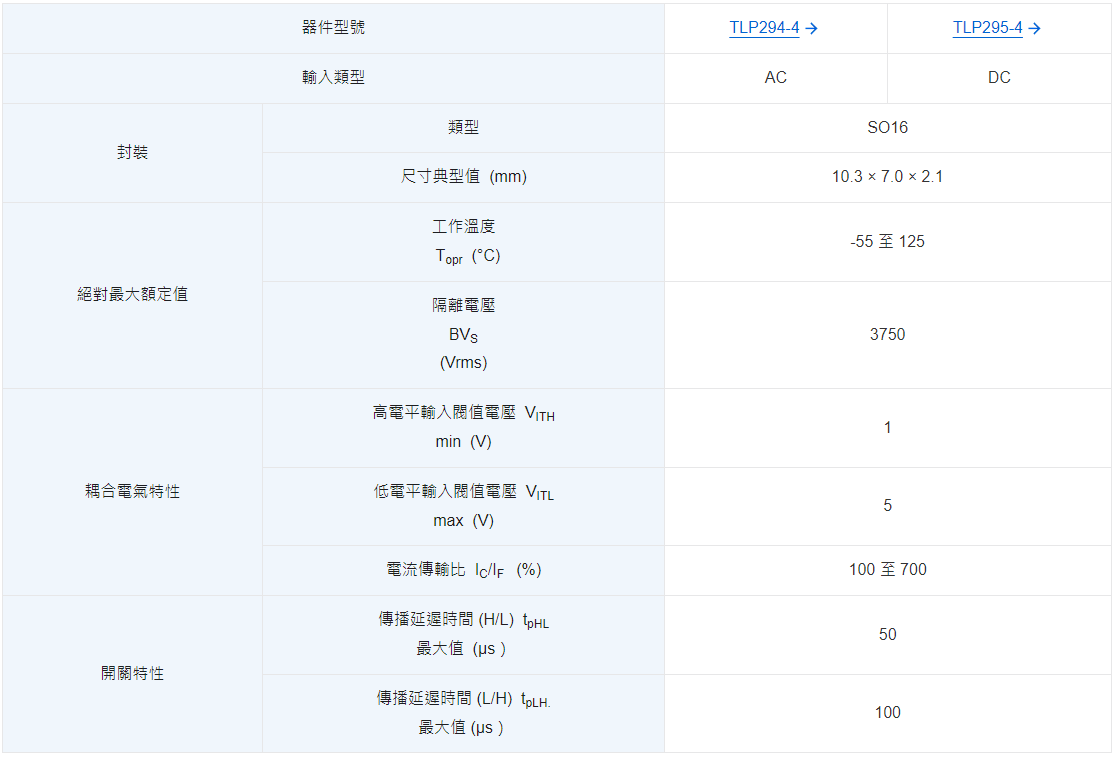

主要規格
(Ta=25 °C ,除非另有規定)

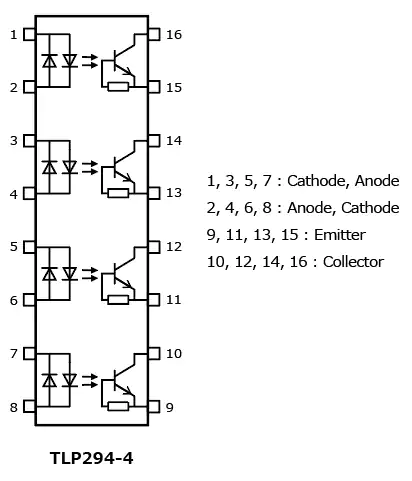

引脚分佈

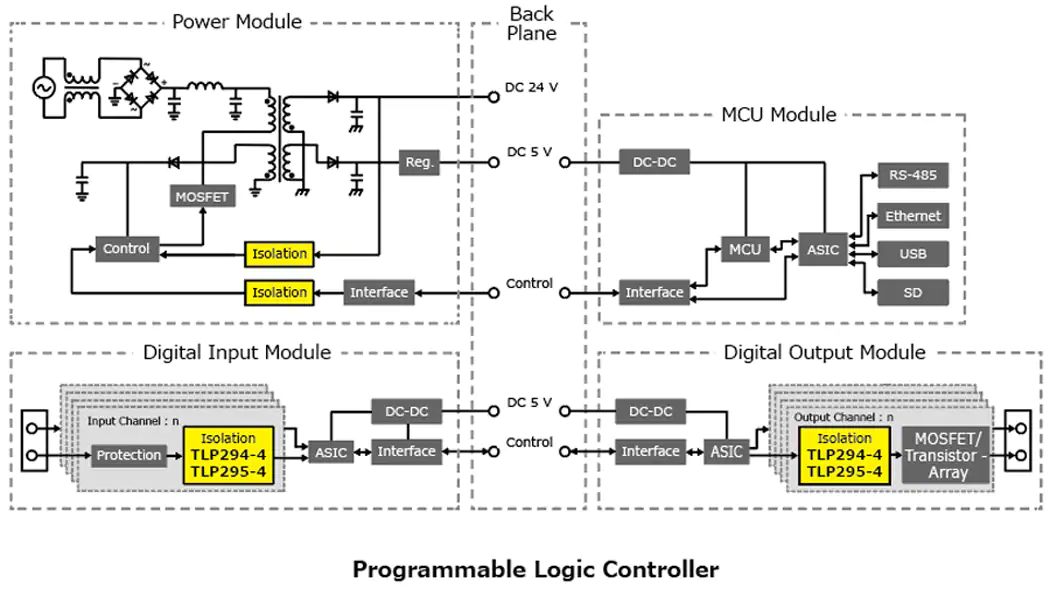

應用電路示例
注：
本文所示應用電路僅供參考。
需進行全面評估，特別是在量產設計階段。
提供這些應用電路實例並不授予任何工業產權許可。
