東芝電子元件及儲存裝置株式會社（簡稱“東芝”）推出了關閉態輸出端電壓為30V的一款光繼電器“TLP3406SRHA”。 這款產品是電壓驅動光繼電器產品線的新成員，最高額定工作溫度為125°C，並採用具有業界最小表面貼裝面積之一的S-VSON4T封裝[1]。 此產品線（包括先前推出的五款產品[2]）實現了20V、30V和60V的關閉態輸出端電壓。

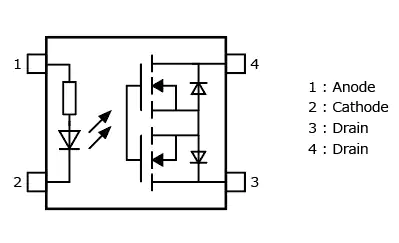

新產品TLP3406SRHA的關閉態輸出端電壓為30V，額定導通電流為1.5A，最高額定工作溫度為125°C ，因此可用於高溫環境。 這也擴大了所要設計的設備的熱額定值。 此外，這款電壓驅動產品在輸入側集成了一個電阻，因此無需外部電阻。 這有助於減小電路板上所需的空間，還能增加可安裝的光繼電器數量。

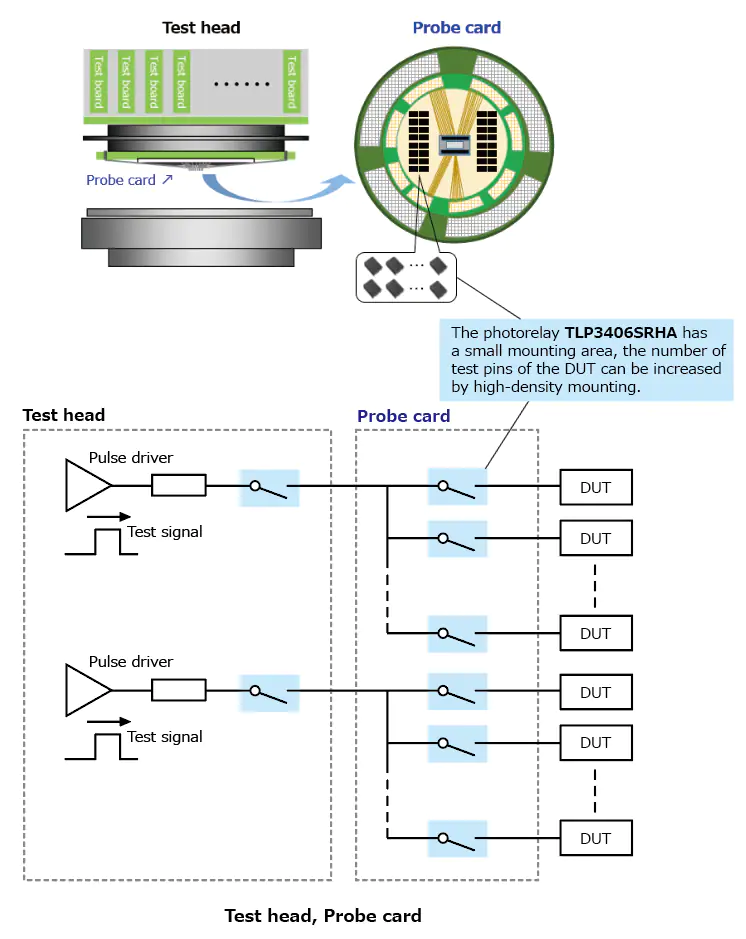

TLP3406SRHA適用於半導體測試設備和探針卡等需要在空間有限的電路板上安裝大量繼電器的應用。
注：
[1] 安裝面積為2.9 mm2 (典型值), 根據東芝調查（截至2022年2月）。
[2] TLP3403SRHA, TLP3407SRA, TLP3412SRA, TLP3412SRHA, TLP3475SRHA
應用
- 探針卡
- 半導體測試設備（記憶體、片上系統和LSI等器件的測試頭）
- 老化設備
特性
- 斷態輸出端電壓：30V
- 採用S-VSON4T封裝的1-Form-A產品，該封裝是業界最小安裝面積的類型之一[1]
- 高額定工作溫度： Topr (最大值)=125 °C

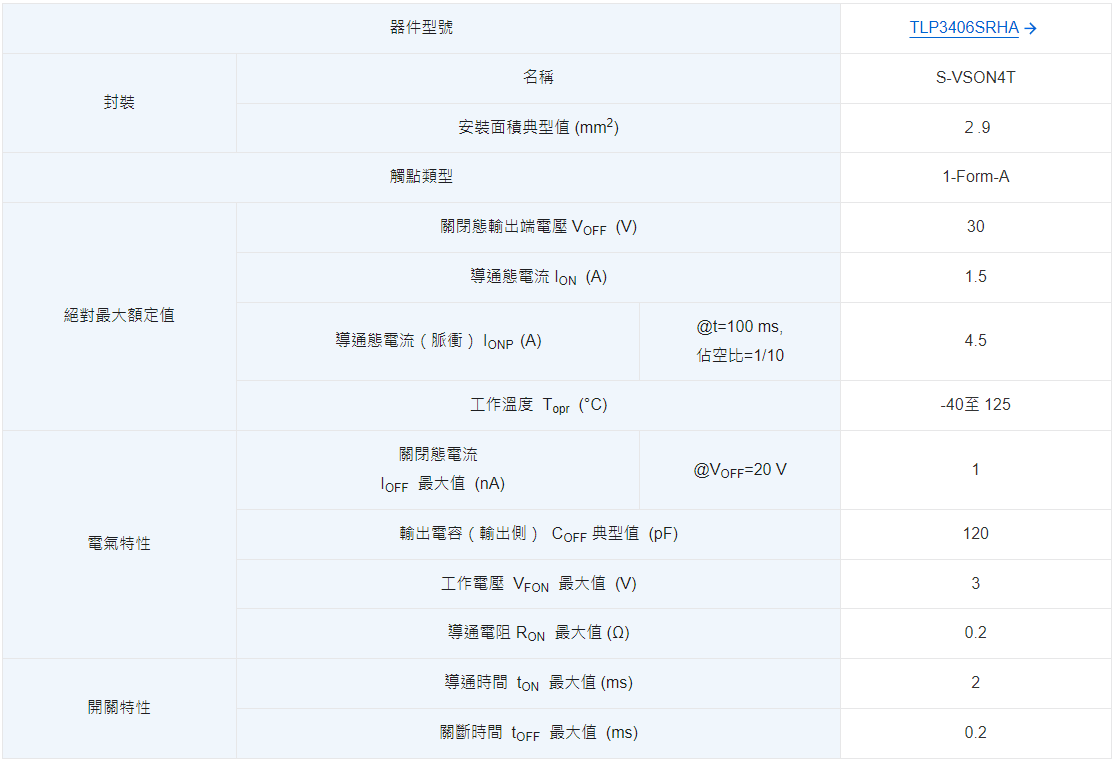

主要規格
(除非另有規定，Ta=25 °C)
