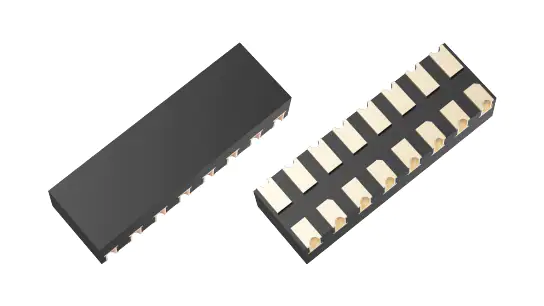

東芝電子元件及儲存裝置株式會社（簡稱“東芝”）現已推出關閉態輸出端電壓為30V的光繼電器“TLP3406SRH4”，以擴展具有 4-Form-A觸點以及採用S-VSON16T封裝的4電路光繼電器的產品線。 作為業界最小[1]的光繼電器產品之一，其安裝面積僅為12.5mm2。 此產品線（包括先前推出的三款產品[2]）實現了30V和60V的關閉態輸出端電壓。
新產品TLP3406SRH4採用內置輸入電阻，因此無需任何外部電阻即可進行電壓驅動。 這些特點有助於降低對電路板空間的需求，從而貼裝更多的光繼電器。
新款光繼電器適用於半導體測試設備和探針卡等需要在空間有限的電路板上安裝大量繼電器的應用。
注：
[1]截至2022年2月東芝針對電壓驅動光繼電器所做的調查。
[2] TLP3407SRA4、TLP3412SRHA4和TLP3475SRHA4
應用
- 探針卡
- 半導體測試設備（記憶體、片上系統和LSI等器件的測試頭）
- 老化設備
特性
- 採用業界最小封裝類型之一[1]的S-VSON16T封裝，具有4-Form-A觸點。
- ION=0.9 A（採用S-VSON16T封裝，具有最大通態電流）
- 內置輸入電阻的電壓驅動型，無需外接電阻（輸入電壓：3.3V系統或5V系統）

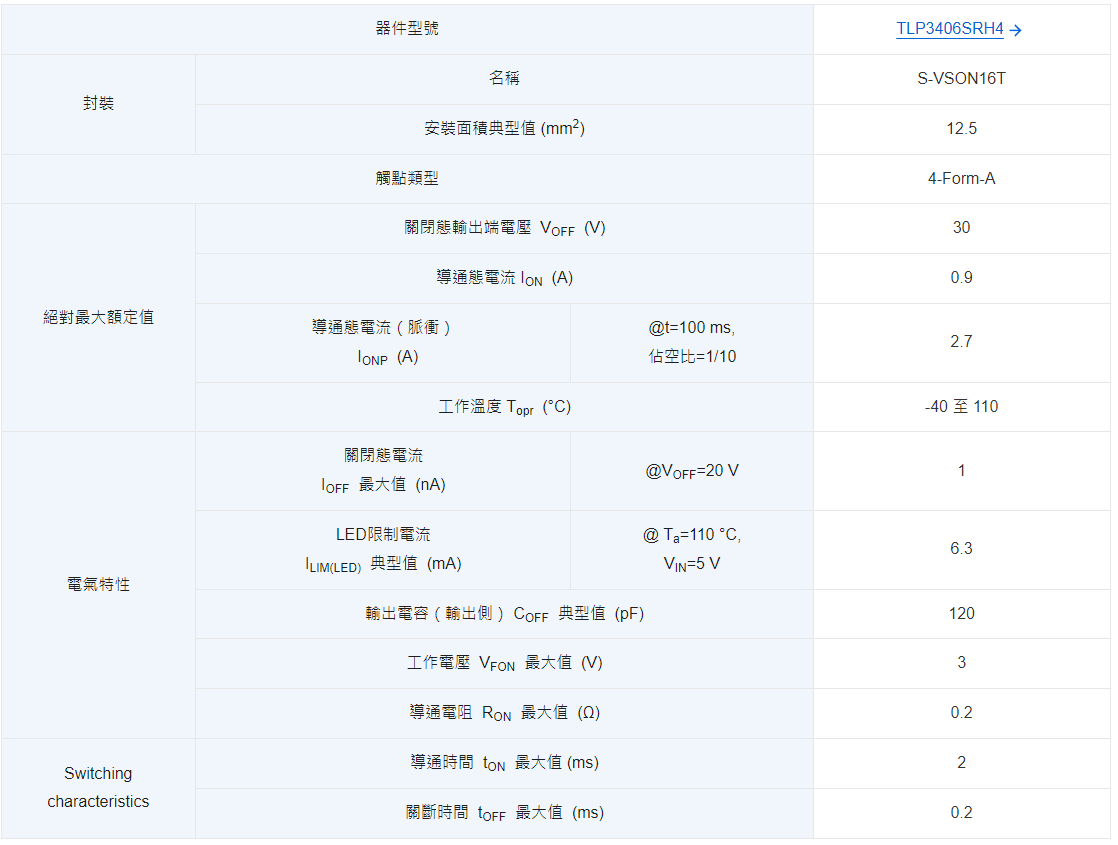

主要規格
(除非另有規定, @Ta=25 °C)

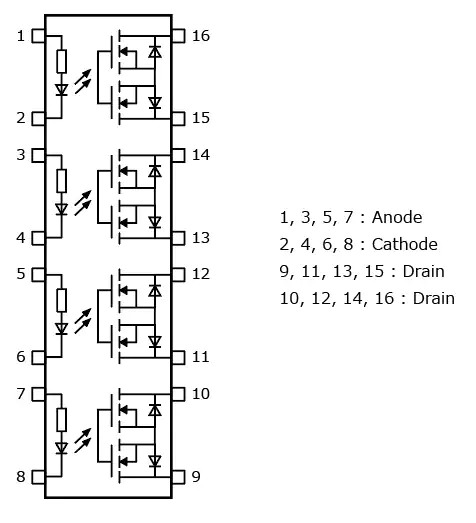

引脚分佈

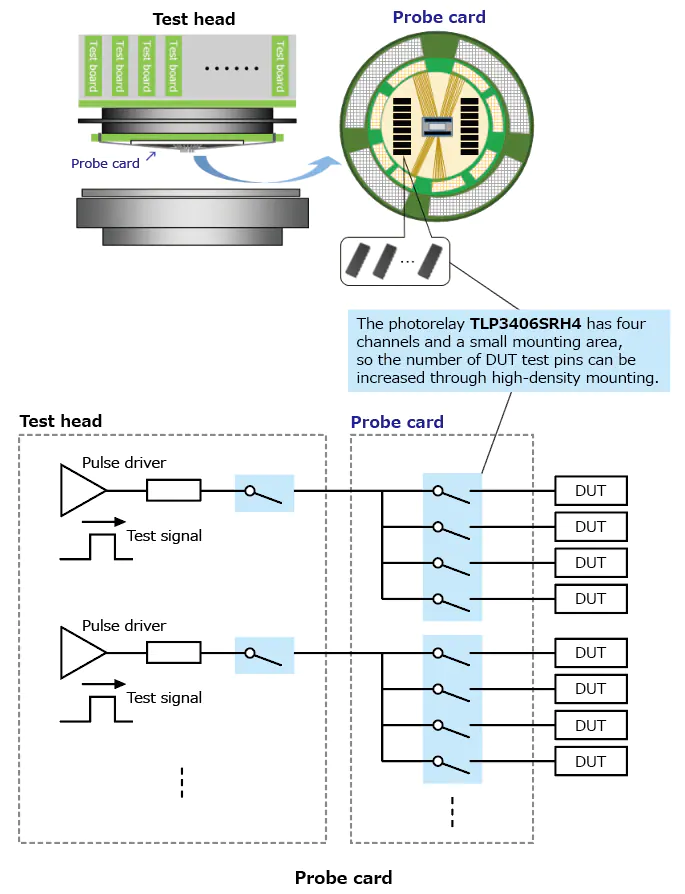

應用電路示例
注：
本文所示應用電路僅供參考。
需要進行全面評估，特別是在量產設計階段。
提供這些應用電路實例並不授予任何工業產權許可。
