介紹了 120W USB 電源傳輸 (PD) 評估板的相關資訊，展示了在三端口 USB PD 應用中，用於 USB PD 充電的功率因數校正 (PFC) + 混合反激式 (HFB) 的 XDP™ 數位電源 XDPS2221E 控制器。
EZ-PD™ CCG7SC CYPD7171 控制器，用於對三個 USB 輸出進行 USB PD 擴展功率範圍 (EPR) 控制。該系統被稱為「評估設計」有幾個原因：它並不是為了最高功率密度而設計的，並且它有一個單獨的輸出板，該輸出板源自基於 CCG7SC 控制器「REF_CCG7SC_120W_3C [1]」的參考設計。雖然功率級相當於現有的 140W 參考設計「REF_XDPS2221_140W1」，但變壓器和 PFC 感測器可以進一步優化，以獲得更好的效率和功率密度。透過改良的變壓器設計，在 140 W 輸出功率的情況下，可以輕鬆實現 90 V AC 輸入下 94%以上的效率（一個輸出板設計在 28 V 和 5 A 條件下）。
XDP™ XDPS2221E 控制器是一款易於使用、高度整合的設備，包括多模 PFC 控制器和混合反激式（HFB）控制器。PFC 和 HFB 平台的高度整合性使其成為寬輸入和寬輸出應用的理想選擇。
功能總結：
- PFC + 混合反激 + DC/DC降壓
PFC + 混合反激式 + DC/DC降壓 - 峰值效率最大化超過95%
峰值效率最大化達到95%以上 - 適用於USB-PD 3.1的寬輸出電壓範圍
USB-PD 3.1 的寬輸出電壓頁面 - 120瓦輸出功率
120 W 輸出功率 - CoolGaN™在PFC和半橋中切換
PFC和半橋中的CoolGaN™開關 - 3端口PD輸出，配備EZ-PD™ CCG7SC
搭載 EZ-PD™ CCG7SC 的 3 埠 PD 輸出
好處：
- PFC + HFB組合控制用於PD充電
用於 PD 充電的 PFC + HFB 組合控制 - 降低待機功耗
最小化待機功耗 - 符合DoE第七級標準
符合 DoE VII 級 - 從單端口到多端口的可擴展性
從單端口擴展到多端口
元件清單：

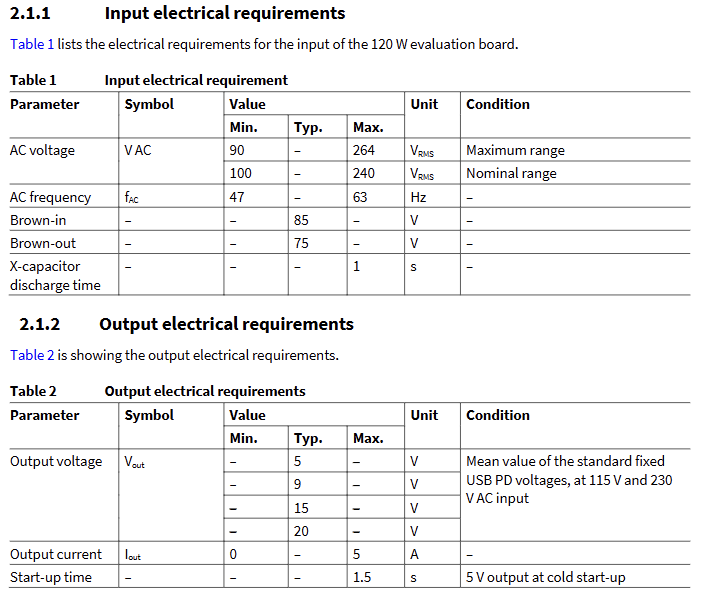

參數：
| 參數 | EVAL_XDPS2221E_120W_3C |
|---|---|
| 板型 | 評估板 |
| 尺寸 | 62 x 45 x 23 毫米 |
| 家庭 | 電源控制器（PWM、PFC） |
| 輸入類型 | 交流電 |
| 介面 | 輸入介面 AC；輸出介面 DC；控制介面 DC 輸入連接器 AC；輸出連接器 DC；控制介面 DC |
| 輸出電流 最小值 最大值 | 0 A 5 A |
| 輸出電壓 最小值 最大值 | 5伏 20伏 |
| P 輸出最小值 最大值 | 0 瓦 120 瓦 |
| 資格 | 消費者 |
| 子應用 | 商業 |
| 供電電壓 最小 最大 電源電壓 最小值 最大值 | 90 V 至 264 V |
| 拓撲學 | 混合式反激 |
►場景應用圖
►產品實體圖

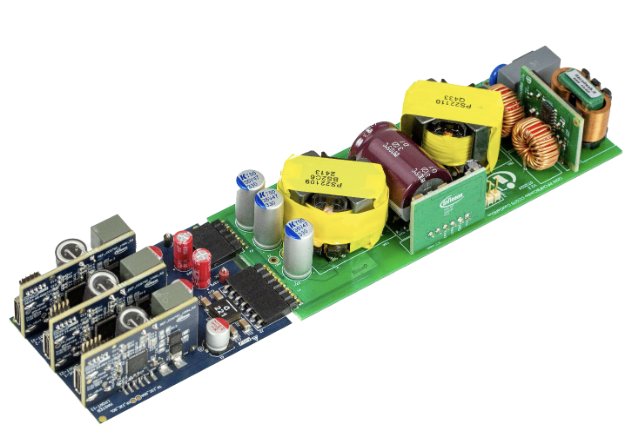

►展示板照片

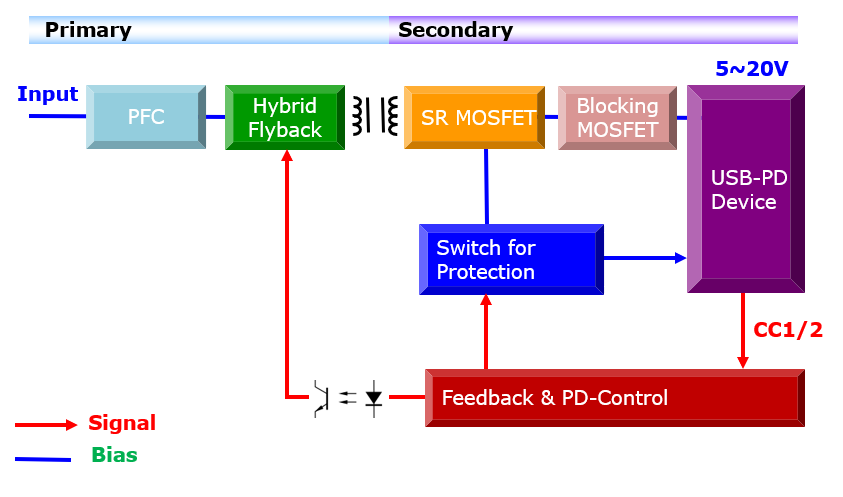

►方案方塊圖
►核心技術優勢
• 用於 PD 充電的 PFC + HFB 組合控制 • 最小化待機功耗 • 符合 DoE VII 級 • 從單埠擴展到多埠
►方案規格
1. 參數 • EVAL_XDPS2221E_120W_3C 2. 尺寸 • 62 x 45 x 23 毫米 3. 家族 • 電源控制器（PWM、PFC） 4. 輸入類型 • 交流電 5. 介面 • 輸入介面 AC；輸出介面 DC；控制介面 DC • 輸入連接器 AC；輸出連接器 DC；控制介面 DC 6. 輸出電流 最小值 最大值 • 0 A 5 A 7. 輸出電壓 最小值 最大值 • 5 V 20 V 8. 輸出功率 最小值 最大值 • 0 W 120 W 9. 電源電壓 最小值 最大值 • 90 V 264 V 10. 拓撲學 • 混合式反激
