作為新一代的英飛凌Motor Controller產品，TLE9954擁有更高的ASIL-B安全等級，功能更加精簡。
TLE9954 的開發板具有 LIN 通訊、電源防反及濾波電路、逆變電路及電流檢測組成，逆變部分由 6 個英飛凌最新的第 7 代產品 IAUCN04S7N030 MOS 組成，耐壓 40V。
- 正常工作電壓5.5V~29V。
- 最大輸出功率200W。
- 內部整合LIN。
- 集成1路增益可選差分運算放大器、12位ADC、溫度感測器、過流保護比較器，可實現單電阻電流採樣。
- 具有安全關斷路徑的故障安全機制和錯誤處理（符合ISO26262，滿足ASIL-B安全要求）
- 集成電流型預驅模組，兩級Charge Pump電容和旁路電容，可輸出100%占空比，可以透過軟體控制MOS開關時間。
- 集成VDDSNS LDO電路可為外部感測器供電。
典型應用：
- 車載水泵/油泵
- 車載天窗
- 車載鼓風機

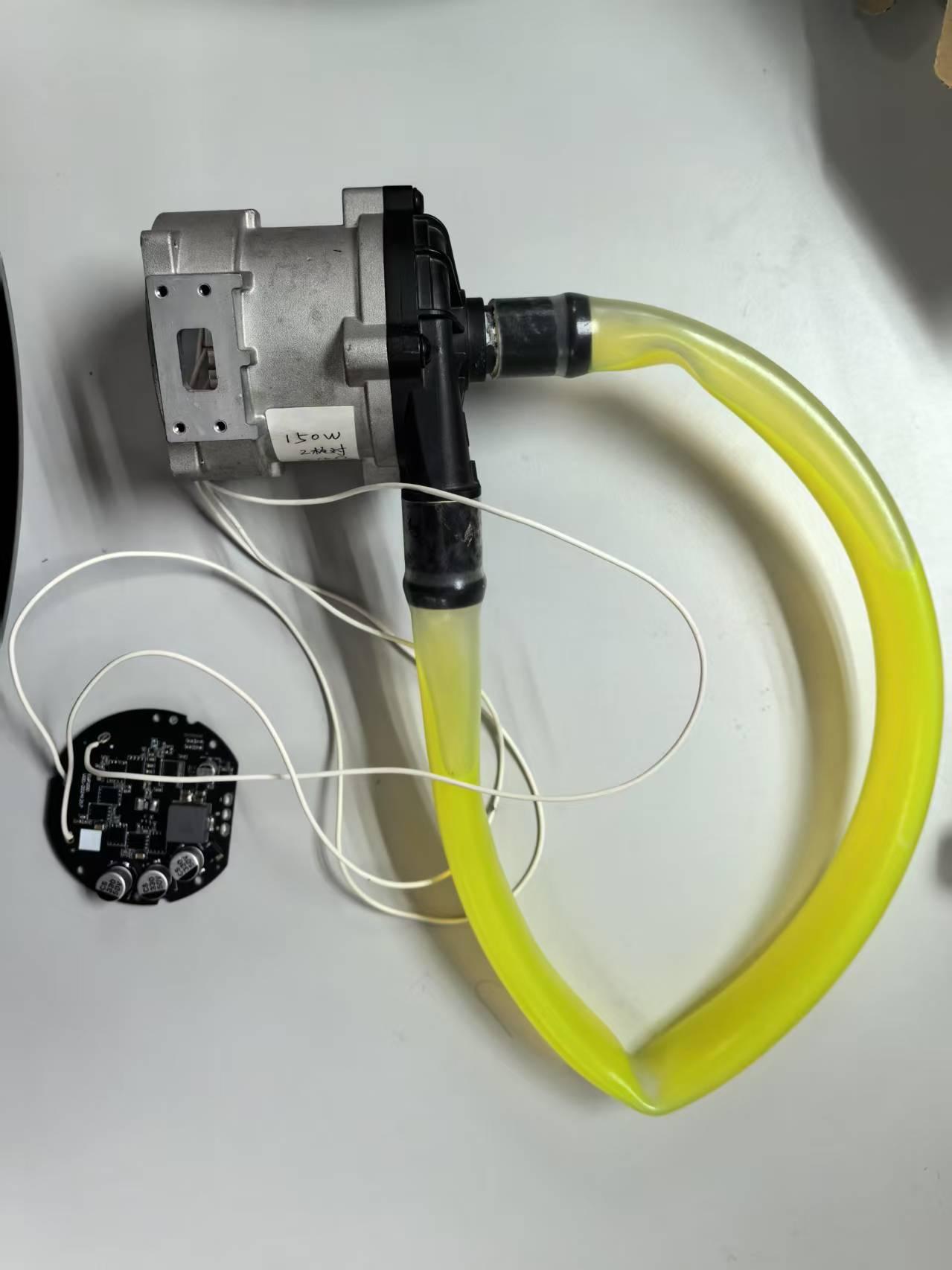

►場景應用圖

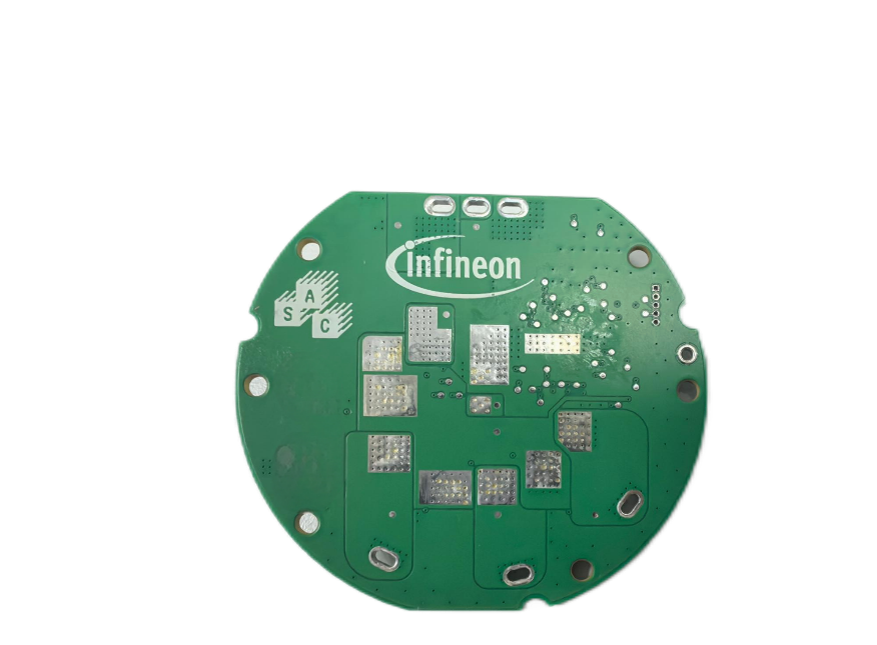

►展示板照片

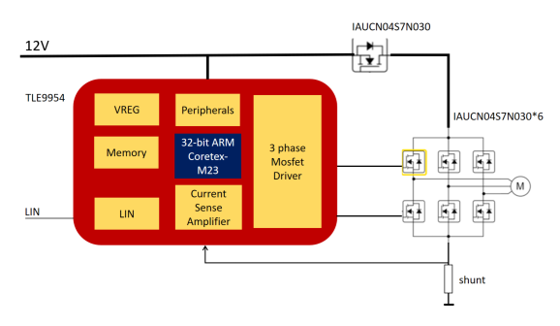

►方案方塊圖
►核心技術優勢
1. 32-bit Arm Coretex-M23核，40Mhz主頻，32箇中斷。 2. Flash最大可達72KB，帶EEPROM仿真，RAM最大可達6KB。 3. 支持LIN通訊協議和具有安全傳輸關閉功能的LIN收發器。 4. 具有快速同步通信接口SSC。 5. 帶電荷泵和PWM(CCU7)的三項橋式驅動器（BDRV）。 6. 帶低測電流感應比較器CSA。 7. 快速12位ADC,最多測量16個輸入。 8. 10個16-bit 定時器，1個24-bit定時器。 9. 5個GPIO和3個GPIs。 10. 安全等級可達ASIL-B。 11. 工作溫度Tj：-40℃~175℃。
►方案規格
1. 5.5-29V寬電壓工作範圍，帶濾波以及防反電路。 2. 單電阻採樣，12位高速ADC。 3. 最大輸出功率200W 4. 過壓、欠壓、短路、過流、過溫保護。 5. 支持LIN通訊。
