車規級TLE989X+TLE5501 Demo 開發板主要由輸入電源濾波電路（含防反功能），CAN通訊，TMR 傳感器TLE5501 ,逆變電路及晶片相關外圍硬體組成。其逆變部分由 3個型號為 IAUC60N04S6N050H 半橋 MOS 搭建，最大工作電壓可達 40V，最大工作電流可達60A。
MCU 為英飛凌公司的車規級晶片TLE9891-2QTW61，TQFP-48，晶片結溫為：-40°~175°。TLE9891-2QTW61晶片內部集成主頻可達60MHz ARMCortexM3 內核、ADC,電流採樣運放，PWM驅動模塊，結合板上電流採樣電阻，可進行三相PMSM相關控制。TLE5501的TMR傳感器可以輸出旋轉磁鐵的角度正弦，餘弦模擬電壓值。
• 正常工作電壓範圍 5.5V ~ 40V，可面向最高 24V 電壓輸入的車載電機驅動應用場景
• 最大輸出功率 150W
• 內部集成 LIN,CAN控制器，CAN收發器。
• 集成1路增益可選差分運算放大器，12位ADC，溫度傳感器，過流保護比較器，可實現單電阻電流採樣。
• 雙FLASH, 可模擬EEPROM,自帶默認BSL.支持用戶BSL,以及雙BSL.
• 具有安全關斷路徑的故障安全機制和錯誤處理（符合ISO26262，滿足ASIL-B安全要求）
• 主電源經過內部集成的5VDO為晶片供電，無需再額外引入5V
• 集成VDD5EXT LDO電路可為外部傳感器供電
• 多數引腳具備ECAP功能，捕獲輸入電平
• 具備UART、CAN 、LIN、SPI通信能力
• 集成電流型預驅模塊，兩級Charge Pump電容和旁路電容，可輸出100%占空比，可以軟體控制MOS開關時間
• 支持深度睡眠模式（電流低至25uA）和CAN/MON引腳喚醒功能
板上預留SWD燒錄接口,CAN通信接口，很方便進行程序燒錄及電機運行的控制和監測。
典型應用：
- EPS
- 車載天窗
- 車載水/油泵
- 駕駛室空調風扇
相關方案：英飛凌TLE989X+TLE5501有感油泵FOC控制方案
►場景應用圖
►產品實體圖
►展示板照片
►方案方塊圖

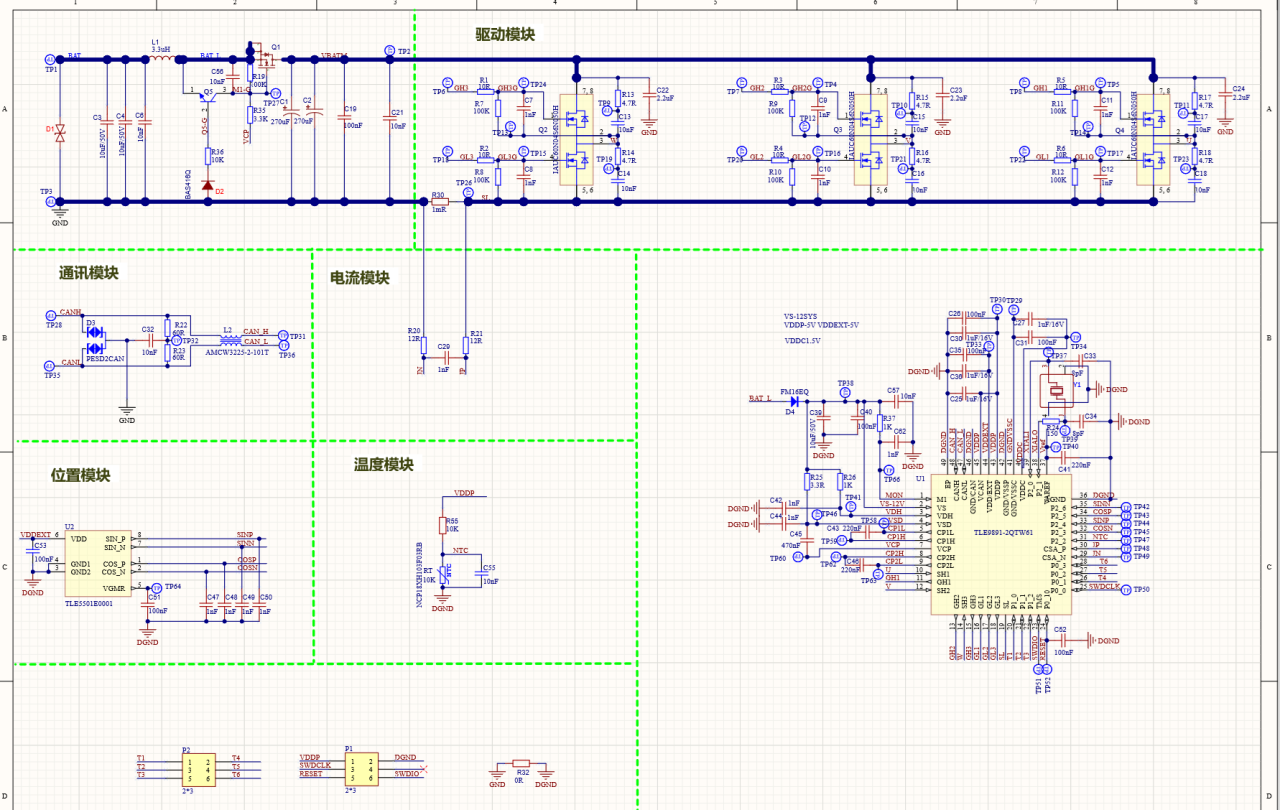

►原理圖

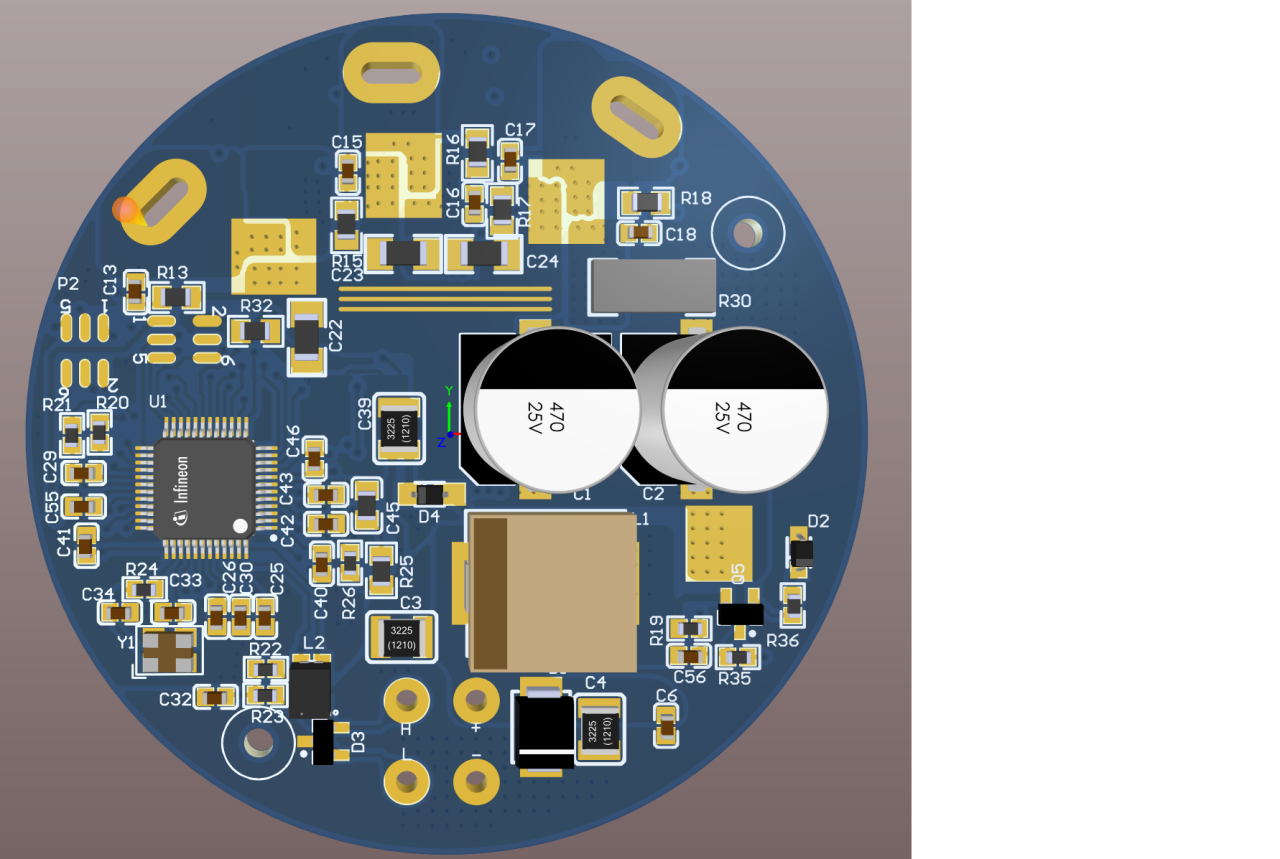

►PCB 3D正面

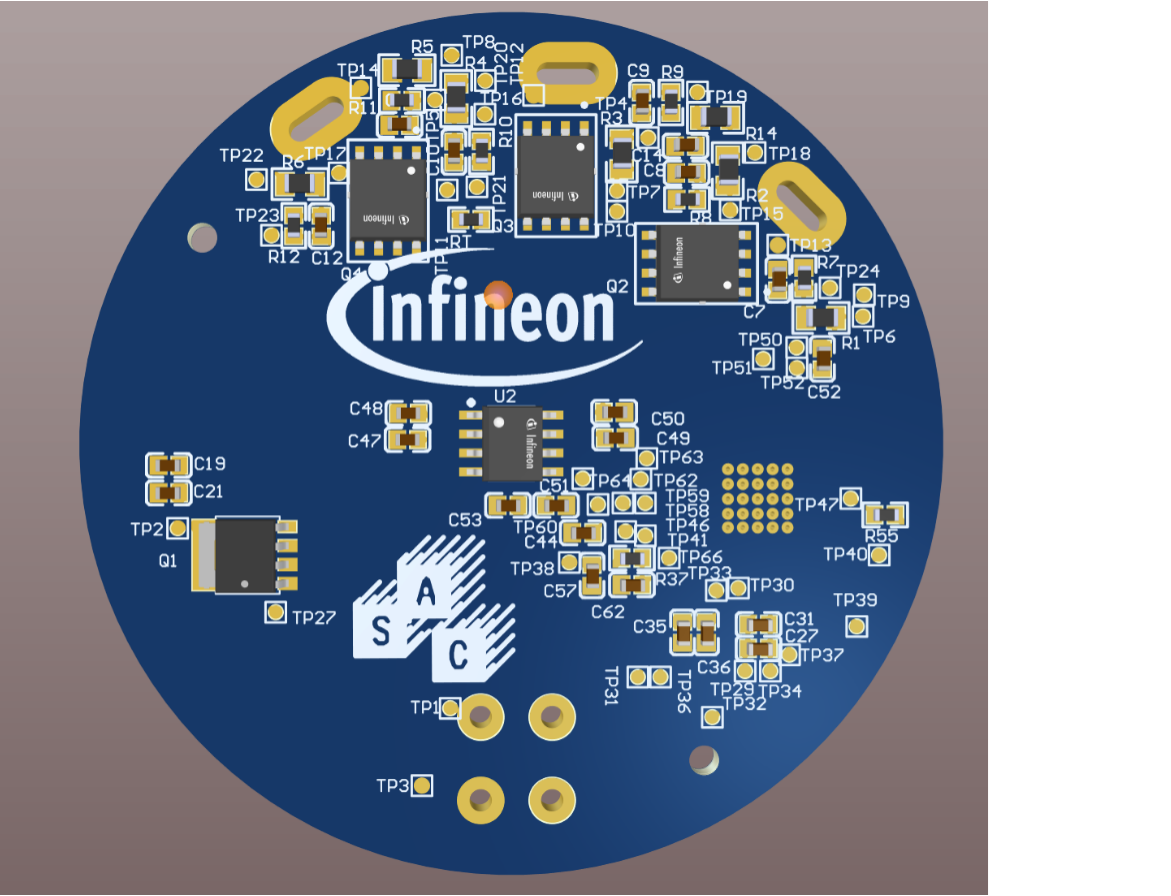

►3D背面
►核心技術優勢
32位Arm® Cortex®-M3核心，最高可達60 MHz • 單電源供電範圍為5.5 V至28 V • FLASH0最高32 KB，FLASH1最高256 KB，支持EEPROM仿真，RAM最高32 KB • 1個CAN-FD協議處理器和收發器 • 2個UART（支持LIN），2個SSC • 三相橋驅動器，帶充電泵和PWM生成（CCU7），以及安全關斷路徑 • 1個低側分流電流感應放大器和比較器 • 3個BEMF比較器 • 1個12位ADC，具有19個輸入，1個10位ADC，具有14個輸入 • 14位SDADC，具有2x2差分輸入，用於旋轉傳感器測量 • 12個16位定時器，1個24位定時器（SYSTICK） • 8/16個GPIO（包括RESET，SWD）和7/10個GPI（包括XTALI/O），依賴於封裝（TQFP-48/LQFP-64） • 具有安全關斷路徑的故障安全機制和錯誤處理（符合ISO26262，滿足ASIL-B安全要求） • 安全性：分層訪問權限管理，安全啟動和密鑰存儲 • 溫度範圍TJ：-40°C至175°C • 超緊湊的應用占用空間，封裝為TQFP-48和LQFP-64 潛在應用 • 汽車電機控制，用於輔助驅動，如泵、風扇、HVAC、執行器、天窗 產品驗證 符合汽車應用的資格。產品驗證符合AEC-Q100標準。
►方案規格
1.5.5V~40V 寬電壓工作範圍，帶有有防反電路，EMC濾波電路。 2.TMR 傳感器TLE5501,兩對差分輸出角度正餘弦電壓。 3.單電阻採樣，有感FOC。 3.最大輸出功率 150W。 4.過壓、欠壓、短路、開路、過流、過溫保護。 5.可以選擇CAN 通信控制電機，可以睡眠，可喚醒。
