<div class="main-news-content">
				<div>
					<div id="img-content">定頻調壓方案是蘋果官方認證的無線充電架構，通過調壓的方式進行功率調節，比通過占空比調節具有更好的穩定性與可靠性，是高端品牌的主要選擇，比較集中的在Belkin，mophie，Native Union等國際品牌，易沖半導體是國內第一家推出並大規模量產該方案的廠商。 <div id="js_content" class="rich_media_content ">
<section><section>EC8014A是易沖於2018年年底推出的SoC定頻調壓方案，兼容Qi-EPP/三星快充標準/蘋果快充/Google快充標準(1)，充電面積達到7mm*7mm，支持輸入電壓5V/9V/12V/15V，支持QC協議，內置PD Phy協議，提供5W/7.5W/10W/15W輸出功率。
</section><section>
</section><section>充電標準：兼容Qi-EPP/三星快充標準/蘋果快充標準/Google快充
<ul class="list-paddingleft-2">
<li>
輸出功率：最大可提供高達15W的輸出功率
</li>
<li>
充電效率：~81%（10W）
</li>
<li>
充電面積：7mm*7mm
</li>
<li>
靜態功耗：&lt; 0.2W@5V， &lt; 0.3W@15V
</li>
</ul></section><section> Note:
<ol class="list-paddingleft-2">
<li>
Google快充可通過cloud配置開關，默認關閉。
</li>
<li>
輸入電壓分別對應5V, 9V 15V，RX使用IDT- 9221/CPS-4037
</li>
</ol></section><section><section></section></section><section>

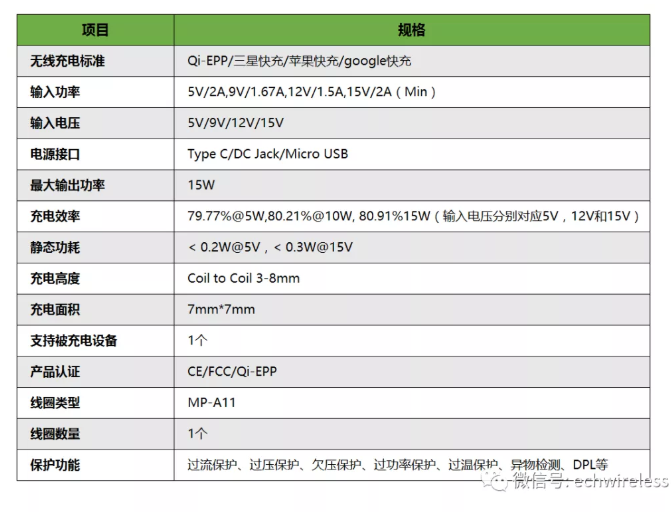

</section><section>發射端規格 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/18775/tinymce/_________2.png" alt=""> 應用小貼士：
</section><section>定頻調壓結構是蘋果官方指定結構，當您要給你自己高端旗艦型號的產品選擇方案時，EC8014A是您的首選。CPS的EC8014A，經過多個行業龍頭客戶的驗證與測試，在多個方面給客戶提供全方位的支持，包括：
<ol class="list-paddingleft-2">
<li>
5V 適配器下的功率保證，充電錶現與效率提升；
</li>
<li>
應用於移動電源類產品下，靜態功耗的優化與整體充電時間的優化；
</li>
<li>
針對手機品牌官方認證的OTA，EMI，EMC等認證測試優化；
</li>
<li>
應用於音頻類產品的DAB認證優化，與噪音優化；
</li>
</ol></section><section>
</section><section>Bom/參考設計聯繫人：張先生（13332942925）
</section></section>
</div>
</div>				</div>
