Vishay推出MicroSMP封裝FRED Pt®超快恢復整流器，具有更高功率密度和更高效率

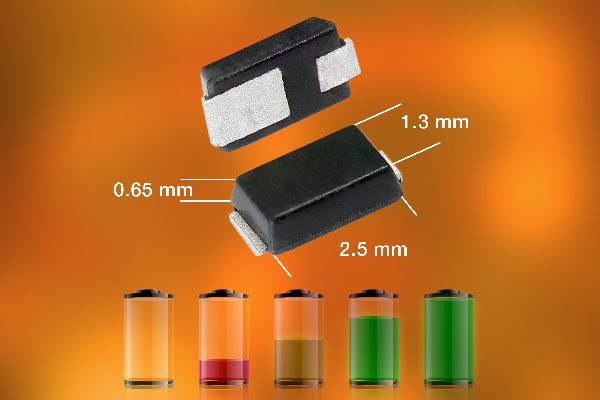

Vishay宣布，推出採用eSMP^®系列MicroSMP (DO-219AD) 封裝的新型200 V Fred Pt^®超快速恢復整流器，包括業內額定電流首度達到2 A的器件。1 A VS-1EQH02HM3和2 A VS-2EQH02HM3整流器外形尺寸為2.5 mm x 1.3 mm，高度僅為0.65 mm，可取代SMA封裝整流器節省空間。此外，還有商用版1 A VS-1EQH02-M3和2 A VS-2EQH02-M3。

日前發布的器件採用體積更小的 MicroSMP 封裝，典型額定電流與 SMA 封裝相當，具有更高功率密度，PCB 占用空間節省 57%。VS-1EQH02HM3和VS-2EQH02HM3採用非對稱設計，大面積金屬墊片有利於散熱，熱性能極為出色，FRED Pt 技術實現 13ns 超快恢復時間，Q_rr 降至 11nC，在-55 °C至+175 °C整個工作溫度範圍內具有軟恢復功能。

整流器通過 AEC-Q101 認證，1 A條件下正向壓降低至0.72 V，有效降低功耗，提高效率，適用於汽車引擎控制單元 (ECU)、防抱死剎車系統 (ABS)、HID 和 LED 照明、通信和工業電源中的高頻逆變器、DC/DC 轉換器、續流二極體，以及功率因數校正電路。

VS-1EQH02HM3和VS-2EQH02HM3潮濕敏感度等級達到 J-STD-020 標準 1 級，LF 最高峰值為 +260°C。器件符合 RoHS 標準，無鹵素，適合自動貼片加工以及汽車系統自動光學檢測 (AOI)。

器件規格表:

器件	IF(AV)	V(BR)	VF at IF at TJ典型值		trr 典型值(1)	Qrr典型值 (2)	AEC- Q101
	(A)	(V)	(V)	(A)	(ns)	(nC)
VS-1EQH01HM3	1	100	0.72	1	13	11	Y
VS-1EQH02HM3	1	200	0.72	1	13	11	Y
VS-2EQH01HM3	2	100	0.82	2	19	15	Y
VS-2EQH02HM3	2	200	0.82	2	19	15	Y
VS-1EQH01-M3	1	100	0.72	1	13	11	N
VS-1EQH02-M3	1	200	0.72	1	13	11	N
VS-2EQH01-M3	2	100	0.82	2	19	15	N
VS-2EQH02-M3	2	200	0.82	2	19	15	N
(1) TJ = 25 °C, IF = 1 A, dlF/dt = 50 A/μs, VR = 30 V
(2) TJ = 25 °C, IF = 額定電流, dlF/dt = 200 A/μs, VR = 100 V


新型超快恢復整流器現可提供樣品並已實現量產。
