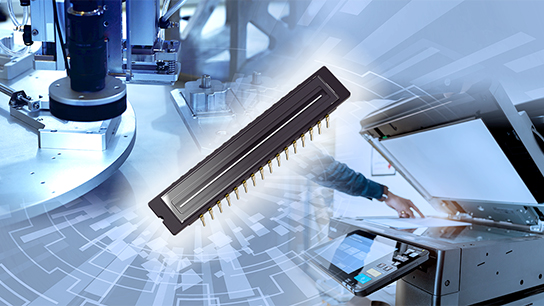

中國上海 –東芝電子元件及存儲裝置株式會社（“東芝”）今日宣佈，推出一款面向A3多功能印表機的鏡頭縮小型[1]CCD[2]線性圖像感測器”TCD2728DG”。 這款感測器內置7,500個圖像感測元素[3]，支援A3多功能印表機。 與東芝現有TCD2726DG產品相比，降低隨機雜訊（NDσ）[4]的效率更高。 該產品於今日開始支援批量出貨。
商業辦公對高速、高解析度複印和掃描大量不同類型文檔的需求日益增長。 對於A3多功能印表機而言，尤其如此，提高圖像質量已成為一項重要課題，而抑制信號中的NDσ則至關重要。
與東芝現有產品TCD2726DG相比，TCD2728DG具有更低的輸出放大器增益[5]，可將隨機雜訊降低約40%[6]。 這一改進可提高多功能印表機的圖像品質。 新款CCD線性感測器可實現高達100MHz（50MHz×2通道）的數據速率，可高速處理大量圖像，非常適合需要即時決策的檢測系統中的線性掃描攝像頭。
未來東芝將繼續擴大其線性圖像感測器產品線，滿足日益增長的對高速、高解析度成像及感測技術的需求，為多功能列印機的掃描以及檢測設備的感測應用提供有力支援。
注：
[1]用光學鏡頭縮小圖像並將其投射到CCD或CMOS圖像感測器上的方法。
[2]CCD：電荷耦合器件。
[3]在600dpi解析度下掃描A3尺寸短邊（297mm）所需的像素數。 （dpi（每英寸點數）：每英寸劃分數）
換算為英寸的A3尺寸：297mm/25.4mm≒11.7英寸
11.7×600=7,020像素⇒留出餘量后，7,500像素
[4]影響圖像品質的不規則雜訊。
[5]調整輸出信號放大率的電路。 放大倍數與雜訊成正比。
[6]與東芝現有產品TCD2726DG的對比。 東芝測量的值。
應用
- A3多功能印表機（解析度為600dpi）
- 各類檢測系統（半導體檢測設備和食品分選設備等）的7,500像素線性掃描攝像頭
特性
- 隨機雜訊銳降約40%[6]
- 高速CCD線性圖像感測器：數據速率=100MHz（主時鐘頻率50MHz×2通道）（最大值）
- 內置的時序發生器電路與CCD驅動電路[7]有助於簡化系統開發
注：
[7]產生驅動線性圖像感測器所需信號的電路。
主要規格
(Ta＝25°C)
| 器件型號 | TCD2728DG | |
|---|---|---|
| 電源電壓（工作範圍）（V） | VAVDD、VDVDD、VCKDVDD：3.1至3.5 V VDD109.5至10.5 |
|
| 隨機雜訊NDσ（mV） | 1.9 | |
| 圖元尺寸（μm） | 4.7×4.7 | |
| 圖像感測元素數量 | 7500個元素×3行 | |
| 數據速率 | 最大值 | 100MHz（50MHz×2通道） |
| 封裝 | WDIP32 | |
| 其它/更多特性 | 時序發生器電路、CCD驅動電路 | |
