東芝電子元件及儲存裝置株式會社（簡稱「東芝」）現已推出一款N通道功率MOSFET「TK024N60Z1」。該產品基於DTMOS Ⅵ 600 V系列的技術，並且具有Super Junction結構。此元件適用於資料中心的伺服器、工業設備的電源供應器（SMPS）以及太陽能的相關應用。
近年來，為了提高電源電路的效率，對低導通電阻產品的需求不斷增加。為滿足這種需求，東芝專門開發了該產品。 TK024N60Z1實現了0.024 &Omega;（最大值）的導通電阻，是DTMOS Ⅵ 600 V系列中導通電阻最低的產品[1]&nbsp;，並降低了導通損耗。提高了電源效率，減少了熱能的產生。 此外，本產品採用TO-247封裝，可用於多種散熱方式，提高散熱性能。
透過優化閘極設計和技術， DTMOS Ⅵ 600 V系列（包括新產品），與東芝傳統DTMOSIV-H系列產品相比，在相同VGS電壓，單位面積的導通電阻值降低了約13 %，導通電阻與閘-汲極電荷乘積（MOSFET性能的品質因數）降低了約52%。此外，東芝還提供模擬用模型，用於支援電源供應器（SMPS）的電路設計。除了可以在短時間內驗證電路功能的G0 SPICE模型外，現在還提供可以精準重現瞬態特性的高精度G2 SPICE模型。
東芝將持續擴大DTMOS Ⅵ系列產品線，並透過降低電源供應器（SMPS）的功率損耗來達成節能需求。
註： [1]&nbsp;截止2025年1月的東芝調查。
特性
<ol>
<li>DTMOS Ⅵ系列的最小導通電阻（0.024 &Omega;（最大）（V&nbsp;GS&nbsp;＝10 V））</li>
<li>低R&nbsp;DS(ON)&nbsp;&times; Q&nbsp;gd&nbsp;（導通電阻與閘-汲極電荷乘積）支援電源供應用（SMPS）的高效率</li>
</ol>
特性說明
1.DTMOS Ⅵ系列的最小導通電阻（0.024 &Omega;（最大） （V GS ＝10 V））
在DTMOS Ⅵ系列中，TK024N60Z1實現了最低的導通電阻（0.024 &Omega;（最大值）（V&nbsp;GS&nbsp;＝10 V））， 將導通損耗最小化，從而幫助提高電源效率。
電路範例 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2025/23305/tinymce/______2.jpg" alt="" />功率因數校正（PFC）電路 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2025/23305/tinymce/______3.jpg" alt="" />Totem-pole PFC <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2025/23305/tinymce/______4.jpg" alt="" />LLC DC/DC converter
<ol start="2">
<li>低 RDS(ON)&times;Qgd(導通電阻與閘-汲極電荷乘積）以及電源供應器（SMPS）的高效率</li>
</ol>
透過優化閘極設計和技術， DTMOS Ⅵ 600 V系列（包括新產品），與東芝傳統DTMOSIV-H系列產品相比，在相同VGS電壓，單位面積的導通電阻值降低了約13 %，導通電阻與閘-汲極電荷乘積的乘積（MOSFET性能的品質因數）降低了約52%。 這意味著DTMOS Ⅵ系列在導通損耗與切換損耗之間實現了更佳的權衡，有助於提高電源供應器（SMPS）的效率。
&nbsp;
RDS(ON)&times;Qgd&nbsp;特性曲線[2] <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2025/23305/tinymce/______5.jpg" alt="" />
註： [2]上述數值均由東芝測量。
&nbsp;
應用
<ul>
<li>電源供應器（資料中心伺服器等）</li>
<li>太陽能的相關應用</li>
<li>不間斷電源（UPS）</li>
</ul>
主要規格
(在T&nbsp;a&nbsp;＝25 &deg;C條件下，除非另有規定)
<table style="border-collapse: collapse;" border="1" width="614">
<tbody>
<tr>
<td colspan="4" width="463">
型號
</td>
<td width="151">
<a href="https://toshiba.semicon-storage.com/tw/semiconductor/product/mosfets/400v-900v-mosfets/detail.TK024N60Z1.html">TK024N60Z1</a>
</td>
</tr>
<tr>
<td rowspan="2">
封裝
</td>
<td colspan="3" width="396">
名稱
</td>
<td width="151">
<a href="https://toshiba.semicon-storage.com/tw/semiconductor/design-development/package/detail.TO-247.html">TO-247</a>
</td>
</tr>
<tr>
<td colspan="2" width="274">
尺寸&nbsp;(mm)
</td>
<td width="123">
典型值
</td>
<td width="151">
15.94&times;20.95&times;5.02
</td>
</tr>
<tr>
<td rowspan="3">
絕對
最大
額定值
</td>
<td colspan="3" width="396">
汲-源極電壓&nbsp;VDSS&nbsp;(V)
</td>
<td width="151">
600
</td>
</tr>
<tr>
<td colspan="3" width="396">
汲極電流&nbsp;(DC) ID&nbsp;(A)
</td>
<td width="151">
80
</td>
</tr>
<tr>
<td colspan="3" width="396">
結溫Tch&nbsp;(&deg;C)
</td>
<td width="151">
150
</td>
</tr>
<tr>
<td rowspan="4">
電力
特性
</td>
<td width="179">
導通電阻&nbsp;RDS(ON)&nbsp;(&Omega;)
</td>
<td width="95">
VGS=10V
</td>
<td width="123">
最大值
</td>
<td width="151">
0.024
</td>
</tr>
<tr>
<td colspan="2" width="274">
閘極電荷總量&nbsp;Qg&nbsp;(nC)
</td>
<td width="123">
典型值
</td>
<td width="151">
140
</td>
</tr>
<tr>
<td colspan="2" width="274">
閘-汲極電荷&nbsp;Qgd&nbsp;(nC)
</td>
<td width="123">
典型值
</td>
<td width="151">
37
</td>
</tr>
<tr>
<td colspan="2" width="274">
輸入電容&nbsp;Ciss&nbsp;(pF)
</td>
<td width="123">
典型值
</td>
<td width="151">
8420
</td>
</tr>
<tr>
<td colspan="4" width="463">
庫存查詢與購買
</td>
<td width="151">&nbsp;<a href="https://toshiba.semicon-storage.com/tw/semiconductor/where-to-buy/stockcheck.TK024N60Z1.html" target="_blank" rel="noopener"><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2025/23305/tinymce/______4.png" alt="" /></a></td>
</tr>
</tbody>
</table>

相關連結
請造訪以下連結，了解新產品的更多詳情。 <a href="https://toshiba.semicon-storage.com/tw/semiconductor/product/mosfets/400v-900v-mosfets/detail.TK024N60Z1.html">TK024N60Z1</a>
請造訪以下連結，了解東芝MOSFET的更多詳情。 <a href="https://toshiba.semicon-storage.com/tw/semiconductor/product/mosfets.html">MOSFETs</a>
相關資訊
<a href="https://toshiba.semicon-storage.com/tw/company/news/news-topics/2023/06/mosfet-20230613-1.html">Toshiba發布有助於提高電源效率的600V超接合結構N溝道功率MOSFET(2023年6月13日)</a>

600V Super Junction MOSFET N通道DTMOS Ⅵ系列「TK024N60Z1」- 提升電源效率

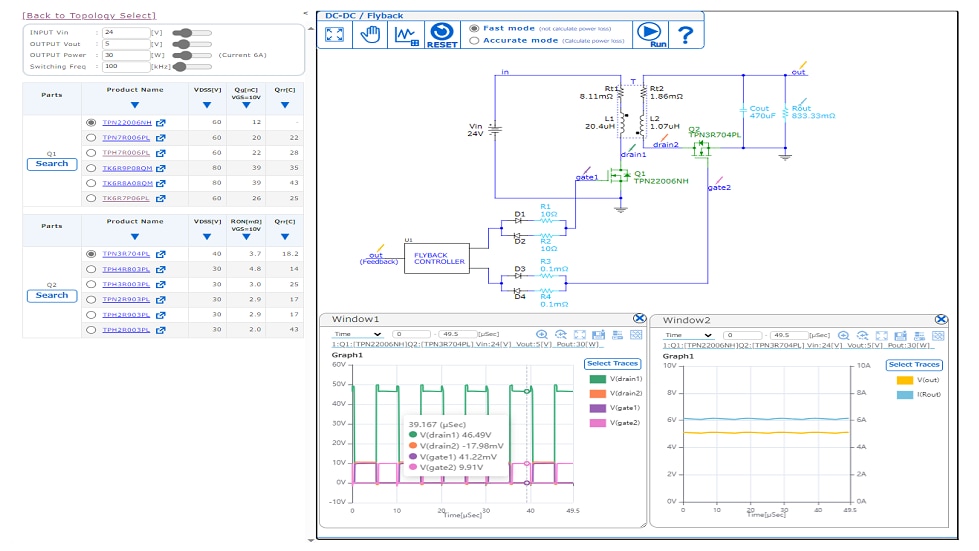

東芝線上電路模擬器是輔助選擇MOSFET的工具，可有效提升電源電路的效率。所有模擬均在線上完成，因此無需建立/設計模擬電路或取得任何元件模型。使用者介面設計直覺且易於使用，即使對於初學者也是如此。透過選擇拓撲並設定四個參數（輸入電壓、輸出電壓、輸出功率和開關頻率），將顯示基於設定值的建議 MOSFET 產品清單。選擇MOSFET並依需求調整電路參數後，即可執行模擬。
模擬結果以圖表形式顯示，並且可以在圖表內更改或添加模擬波形。此外，模擬結果可以以 CSV 檔案格式匯出。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2025/23304/tinymce/online-circuit-simulator-introduction_features_1_en.png" alt="" />
線上電路模擬器可供註冊客戶使用。註冊後即可免費使用所有功能，因此請使用下面的連結註冊並試用。<a href="https://toshiba.semicon-storage.com/tw/semiconductor/login/login-form.html">https://toshiba.semicon-storage.com/tw/semiconductor/login/login-form.html</a>
線上電路模擬器網頁: <a href="https://toshiba.semicon-storage.com/tw/semiconductor/design-development/online-circuit-simulator-introduction.html">https://toshiba.semicon-storage.com/tw/semiconductor/design-development/online-circuit-simulator-introduction.html</a>
