USB Type-C 已迅速成為現代電子設備的首選連接器。其創新的設計、閃電般的數據傳輸速度和令人印象深刻的電力傳輸能力使其成為當今技術領域不可或缺的一部分。然而，這些進展也帶來了一個關鍵挑戰：保護 USB Type-C 介面免受靜電放電(ESD) 等電氣過應力(EOS) 事件的影響。

在這篇部落格中，我們將深入探討 USB Type-C 的革命性特性、ESD 帶來的挑戰，以及 Semtech 的正確保護策略如何確保這些微小但功能強大的連接器安全可靠。
USB Type-C 有何特別之處？

• 可逆設計：無需費力擺弄即可正確插入。 USB Type-C 設計為可依任一方向插入。
• 令人難以置信的速度：USB Type-C 支援高達 40Gbps 的資料傳輸速率，可確保現代應用程式的無縫連接。
• 增強電力傳輸：由於 USB 電力傳輸 (USB PD)，它支援高達 100W 的電力，非常適合智慧型手機、筆記型電腦和無人機等快速充電設備。
• 這種多功能性不僅限於電力傳輸和資料傳輸。 USB Type-C 還支援備用模式，使其無需額外的轉接器即可直接連接到 HDMI 和 DisplayPort 裝置。

USB Type-C 連接器內部

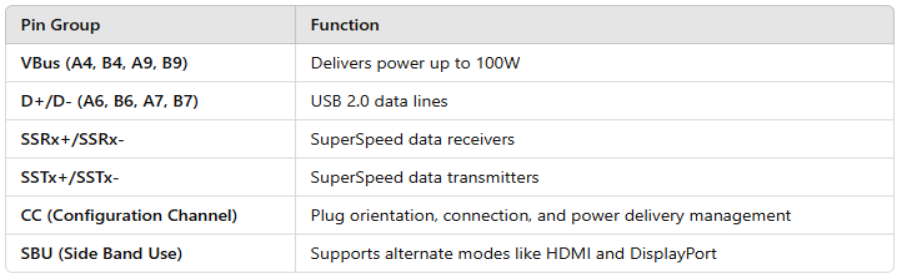

USB Type-C 光滑設計的背後是一個由 24 個針腳組成的複雜網路。每個引腳都有特定的作用，從電力傳輸到資料傳輸：

這些引腳使 USB Type-C 能夠提供高速資料傳輸、電力傳輸和多功能連接，所有這些都採用緊湊且可逆的設計。

為什麼 ESD 保護至關重要

• 損壞敏感的 USB 收發器。
• 所連接設備故障。
• 短路，尤其是在 USB Type-C 密集引腳的接近情況下。

由於快速上升時間尖峰達到數萬伏，實施強大的 ESD 保護對於確保 USB Type-C 連接器的長期可靠性至關重要。

ESD 保護的工作原理

保護 USB Type-C 連接器免受 ESD 侵害需要精心選擇瞬態電壓抑制 (TVS) 二極體。這些組件將有害電壓尖峰從敏感電路轉移開，確保連接埠保持功能和安全。

主要的 ESD 防護區域

1. SBU 和 CC 腳位：這些接腳處理配置和備用模式，距離 VBus 接腳非常近，危險的是，VBus 接腳可承載高達 20V 的電壓。此處的短路可能會造成災難性的後果。

解決方案：使用 TVS 二極體，例如 Semtech 的µClamp2411PW ，它可提供 高達 ±20kV（空氣）和 ±17kV（接觸）的強大保護，同時保持超小的尺寸。

2. VBus 腳位：VBus 負責電力輸送，運作期間最高可達 20V。低電容在這裡並不重要，但高擊穿電壓是必不可少的。

解決方案：Semtech 的SurgeSwitch ® 系列中的 TDS2221PW 二極體具有 23V 的擊穿電壓、28V 的最大箝位電壓和 22A 的峰值脈衝電流保護功能，即使在浪湧事件期間也能確保 VBus 的完整性。

3. 高速數據線（Tx+/Tx- 和 Rx+/Rx-）：這些線支援 10Gbps 或更高的資料傳輸，並且對增加的電容高度敏感。

解決方案：使用超低電容二極體，例如 Semtech 的RClamp03391PW，它具有高 ESD 承受能力，同時保持訊號完整性。

4. USB 2.0 線（D+/D-）：USB 2.0 線需要低電壓保護才能維持其功能。

解：RClamp04041PW是一個理想的選擇，它平衡了低電容和有效的 ESD 抑制。

應對 USB Type-C ESD 保護挑戰

USB Type-C 連接埠的密集引腳佈局使得 ESD 保護特別具有挑戰性。引腳靠近會增加短路的風險，尤其是在插入連接器時或有導電碎片時。透過實施先進的 TVS 二極體，設計人員可以有效地降低這些風險，而不會影響 USB Type-C 介面的效能。

結論

USB Type-C 是現代連接的核心，提供無與倫比的多功能性、速度和電力傳輸。然而，其小尺寸和高引腳密度使其容易受到 EOS 事件的影響，從而可能破壞功能或損壞設備。

透過採用 Semtech 等公司的強大 TVS 二極管，製造商可以保護 USB Type-C 介面並確保它們即使在最惡劣的條件下也能可靠運作。這不僅可以保護設備，還可以為全球消費者提供無縫的用戶體驗。
