潤石科技: 低功耗、高抗噪性RS-485半雙工收發器RS1905/RS1920

RS1905/RS1920是一款低功耗、高抗噪性的RS-485半雙工收發器，它的數據速率分別為0.5Mbps/20Mbps，可使用在高噪聲環境，總線I/O ESD保護：±20kV HBM，無需使用其他系統級ESD保護組件，此外該器件共模電壓範圍-7至+12V，支持多達 256 個總線節點，適用於長電纜上應用。 RS1905/1920器件可提供小型Sop8封裝，工作溫度範圍為–40°C至125°C，該器件適用於電錶、逆變器、暖通空調系統和視頻監控控制等應用。



功能特性
• 電源電壓：3V – 5.5V
• 數據速率：RS1905—0.5Mbps
                     RS1920—20Mbps
• 雙工： 半雙工
• 總線 I/O ESD保護：- ±20kV HBM ESD
                                   - ±6kV IEC 6100-4-2 Contact Discharge
• 共模電壓範圍： -7V to 12V
• 可支持總線節點： 256
• 待機電流： <5uA
• 溫度範圍： -40°C---125 °C

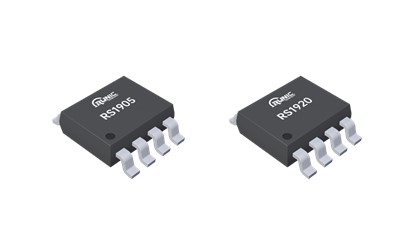

• 封裝形式： SOP8 （4.90mm x 3.91mm）

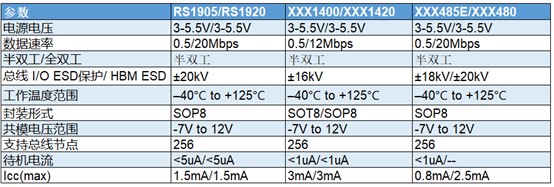

RS1905/1920產品優勢：
• 總線引腳可耐受高級別IEC靜電放電（ESD），從而無需使用其他系統級ESD保護組件，可減少系統BOM。
• 高抗噪性，保證系統在高噪聲中穩定運行。
• 低功耗，適合電池供電，功耗較低。
• 提供SOP8封裝，適用於空間受限的應用。

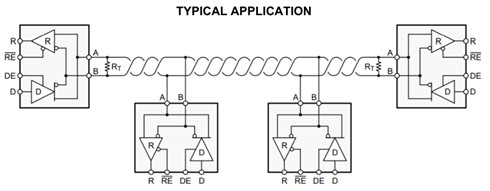

典型應用





目前RS1905/RS1920已初步量產，歡迎各界工程師朋友申請樣品評測。
