日本川崎-東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，在其搭載32位元微控制器產品組「TXZ+TM族進階系列」的「M3H組」中新推出「M3H組(2)」，該系列產品配備了採用40nm製程的Cortex®-M3。
近年來，隨著數位技術的普及（特別是在物聯網(IoT)領域）以及各種設備需要日益先進的功能，使用者對更大程式容量和支援無線韌體升級(FOTA)的需求不斷增加。新產品M3H組(2)將Toshiba現有產品M3H組(1)的程式碼快閃記憶體容量從512KB（部分為256KB或384KB）擴充至1MB[1]，將RAM容量從66KB[2]擴充至130KB[2]。其他特性包括ARM® Cortex®核心作業頻率高達120MHz，內部整合程式碼快閃記憶體和32KB資料快閃記憶體，程式設計/抹除週期耐久度10萬次，這些特性也得到了保留。這些微控制器還提供豐富的介面與馬達控制選項，例如通用非同步收發器(UART)、I2C介面、進階編碼器輸入電路和進階可程式化馬達控制電路等。Toshiba M3H組微控制器產品線有助於實現馬達、家用電器和工業設備等眾多應用中的IoT和先進功能。
在新產品中，利用兩個512KB的單獨區域可實現1MB[1]程式碼快閃記憶體。該實作方法允許從一個區域讀取指令，同時將更新的程式碼並行程式化至另一個區域，最後再透過區域交換功能[3]實現韌體替換功能。

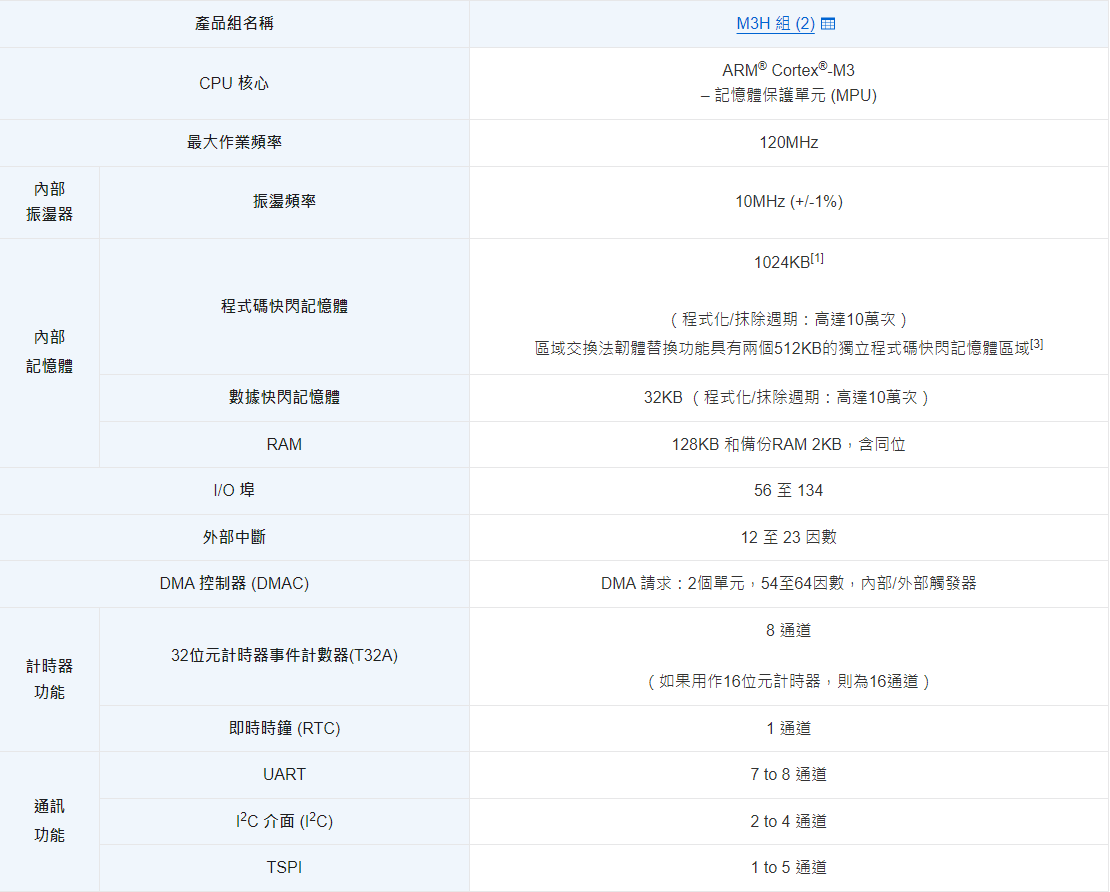

主要規格
近年來，隨著數位技術的普及（特別是在物聯網(IoT)領域）以及各種設備需要日益先進的功能，使用者對更大程式容量和支援無線韌體升級(FOTA)的需求不斷增加。新產品M3H組(2)將Toshiba現有產品M3H組(1)的程式碼快閃記憶體容量從512KB（部分為256KB或384KB）擴充至1MB[1]，將RAM容量從66KB[2]擴充至130KB[2]。其他特性包括ARM® Cortex®核心作業頻率高達120MHz，內部整合程式碼快閃記憶體和32KB資料快閃記憶體，程式設計/抹除週期耐久度10萬次，這些特性也得到了保留。這些微控制器還提供豐富的介面與馬達控制選項，例如通用非同步收發器(UART)、I2C介面、進階編碼器輸入電路和進階可程式化馬達控制電路等。Toshiba M3H組微控制器產品線有助於實現馬達、家用電器和工業設備等眾多應用中的IoT和先進功能。
在新產品中，利用兩個512KB的單獨區域可實現1MB[1]程式碼快閃記憶體。該實作方法允許從一個區域讀取指令，同時將更新的程式碼並行程式化至另一個區域，最後再透過區域交換功能[3]實現韌體替換功能。
M3H組產品配備了UART、TSPI、I2C介面、2單元DMAC和LCD顯示控制器[4]，以滿足各種消費類或工業應用的需求。為了支援各類感測應用，新產品具有最多21通道的12位元高速、高精準度12位元類比/數位轉換器(ADC)，每個類比輸入引腳有兩種採樣保持時間可供選擇。此外，透過結合進階可程式化馬達控制電路和進階編碼器輸入電路，它們還適用於控制交流馬達與直流無刷馬達。這些電路可實現與高速、高精準度12位元類比/數位轉換器的同步執行。
該組元件內建快閃記憶體、RAM、ADC和時鐘的自我診斷功能，有助於客戶通過IEC 60730 Class B功能安全認證。
現可提供文件、範例軟體及其實際使用範例，以及控制每種週邊設備的介面驅動程式軟體。評估板和開發環境是與ARM®全球生態系統合作夥伴合作提供。
應用
- 用於消費類設備（家用電器、玩具、辦公用品、醫療設備等）以及辦公設備（多功能事務機等）的主控裝置
- 用於消費類設備、工業設備的馬達控制
- 用於消費類、工業類設備等的物聯網功能
特性
- 高效能ARM® Cortex®-M3核心，最高頻率達120MHz
- 內部記憶體容量增加
程式碼快閃記憶體容量：1MB[1]
RAM容量：130KB[2] - 區域交換法韌體替換功能，支援微控制器持續執行時的韌體升級[3]。
- 滿足IEC 60730 Class B功能安全要求的自我診斷功能
- 廣泛的封裝陣容

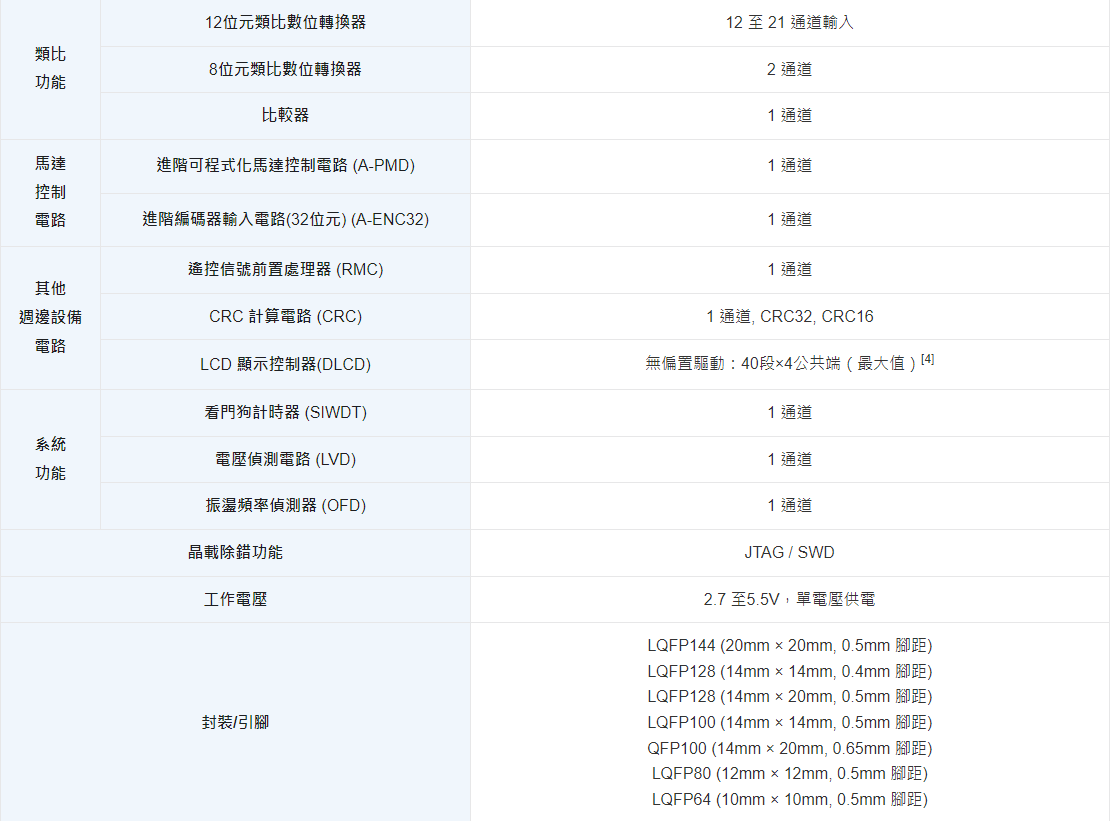

主要規格
注：
[1] TMPM3HNFDBFG的程式碼快閃記憶體容量為一個512KB的區域。
[2] 包括2KB的備份RAM。
[3] 不支援TMPM3HNFDBFG。
[4] TMPM3HLF10BUG未配備LCD顯示控制器。
