RS1461是一款低功耗、單通道單端輸入的12位模數轉換器，它的採樣速率為1MSPS，可以滿足絕大部分低延遲，高速的工業應用場景。 RS1461支持多種串行接口標準，例如SPI、QSPI、MICROWIRE和許多常見的DSP串行接口。 RS1461使用電源電壓作為參考，信噪比為71.5dB，INL/DNL的最大值為1LSB，在3V和5v供電的場景下，動態功耗分別為4.5mw或11mw。 RS1461適用於各種醫療設備、車載導航、儀表和控制系統等應用。
功能特性
• 供電電壓： 2.7~5.25V
• 解析度： 12Bit
• 採樣速率： 1MSPS
• 通訊接口： SPI， QSPI， MICROWIRE和DSP串行接口
• 通道數： 1
• 輸入類型： 單端輸入
• 信噪比： 71.5dB
• 積分非線性INL： 1LSB（max）
• 差分非線性DNL： 1LSB（max）
• 功耗： 3V供電： 4.5mW（TYP）
• 5V供電： 11mW（TYP）
• 溫度範圍： -40°C---125 °C

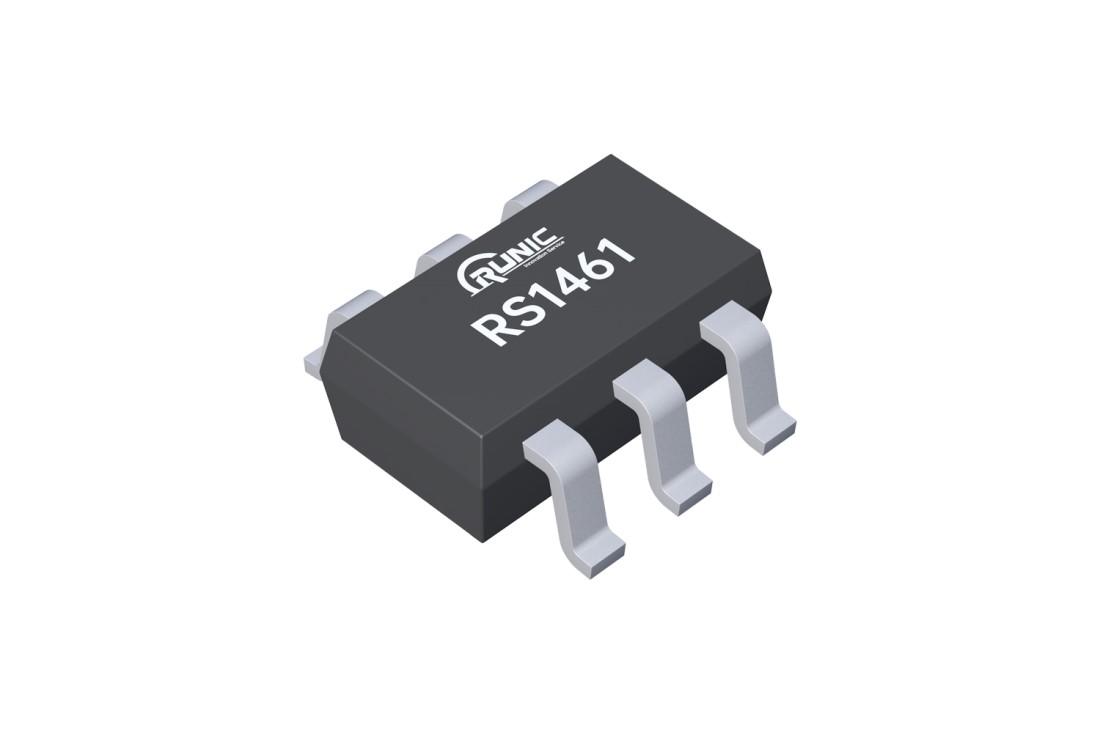

• 封裝形式： SOT23-6

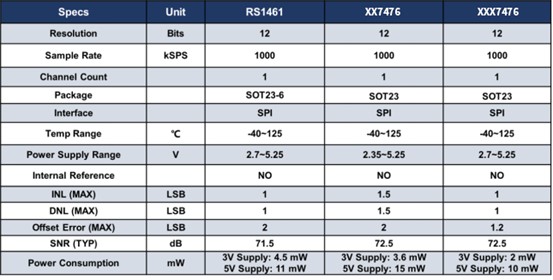

RS1461產品優勢
• 具備出色的直流精度以及動態性能。
• 1MSPS的採樣速率可滿足絕大部分低延遲，高速的工業應用場景。
• 採用單端輸入類型，信號從來源到達ADC僅需要一條走線，減少了系統複雜性，同時降低總信號鏈的功耗。
• 串行接口兼容多種標準，如SPI、QSPI、MICROWIRE和許多常見的DSP串行接口。
• 提供6引腳SOT23封裝，適用於空間要求很高的應用。

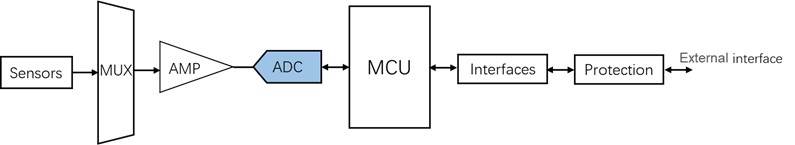

典型應用
X射線靜態檢測器
目前RS1461已初步量產，歡迎各界工程師朋友申請樣品評測。
