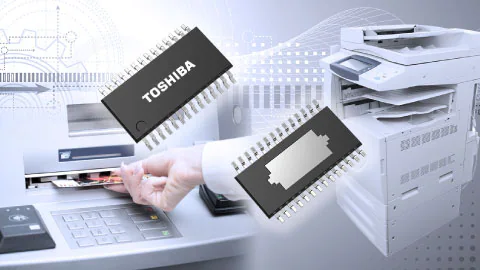

東芝電子元件及存儲裝置株式會社 (以下簡稱「Toshiba」) 推出了用於消費和工業設備的電機驅動 IC，這些 IC 需要的外部零件更少，並且採用小型、高度通用、節省空間的封裝。此次發佈推出了四款產品：「TB67S581FNG」、「TB67S580FNG」、「TB67H481FNG」和「TB67H480FNG」，擴大了Toshiba產品線。今天開始發貨。
其中兩款新產品 TB67S581FNG 和 TB67S580FNG 是兩相雙極步進電機驅動 IC。TB67S581FNG 的電機輸出電壓額定值為 50V，電機輸出電流額定值為 2.5A[1]，而 TB67S580FNG 的額定值分別為 50V 和 1.6A[1]。
另外兩款產品 TB67H481FNG 和 TB67H480FNG 為恆流雙 H 橋驅動 IC，電機輸出電壓額定值為 50V，電機輸出電流額定值為 2.5A[1]。TB67H481FNG的輸入介面為 IN 輸入，而 TB67H480FNG 使用 PHASE 輸入。
這些產品採用小型、高度通用的 HTSSOP28 封裝，其安裝面積比用於 Toshiba 當前產品 TB67S109AFNG 的 HTSSOP48 封裝小 39% 左右。QFN 型封裝的端子在四個方向排列，與之不同的是，HTSSOP 封裝的端子在兩個方向排列，有助於在電路板上佈線。所有 IC 都包含用於電荷泵電路的電容器，減少了外部零件並節省了電路板上的空間。
電機驅動 IC 支援 8.2V 至 44V 的電機電源電壓，在睡眠模式下功耗高達 20μA，廣泛適用於 12V/24V 電源應用。
Toshiba 將繼續開發適用於各種應用的產品，並提供有助於簡化設計、減少電路板面積和降低總成本的整體解決方案。
注：
[1] 驅動電機的實際電流受環境溫度、電源電壓和其他操作條件的限制。
應用
- 印表機
- 多功能印表機
- 自動取款機 (ATM)
- 貨幣兌換機
- 監控攝影機
- 投影機等
功能特性
- 小型 HTSSOP28 封裝：6.4mm x 9.7mm (典型)
- 電荷泵電路無需外部電容器。
- 低功耗：IM1=20μA (max) (睡眠模式)

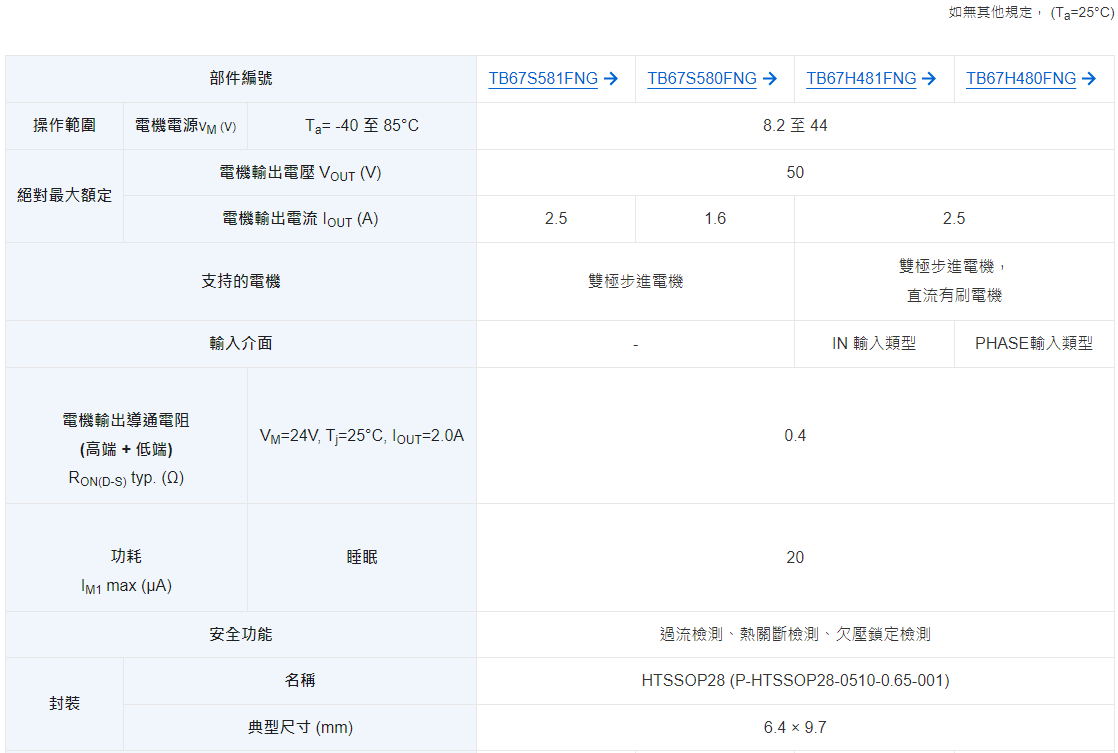

主要規格
