東芝推出有助於減少對環境影響的電晶體

東芝電子元件及存儲裝置株式會社（簡稱“東芝” ）現已推出兩款電晶體“TTA2060”和“TTC5712” （採用SC-62封裝：東芝別名PW-Mini ）。這兩款產品適用於功率元件中的柵極驅動電路、消費性應用和工業設備中的電流開關以及LED驅動電路。
TTA2060的集極-射極額定電壓和集極額定電流（直流）為-50V/-2A ； TTC5712的集極-射極額定電壓和集極額定電流為50V/3A 。

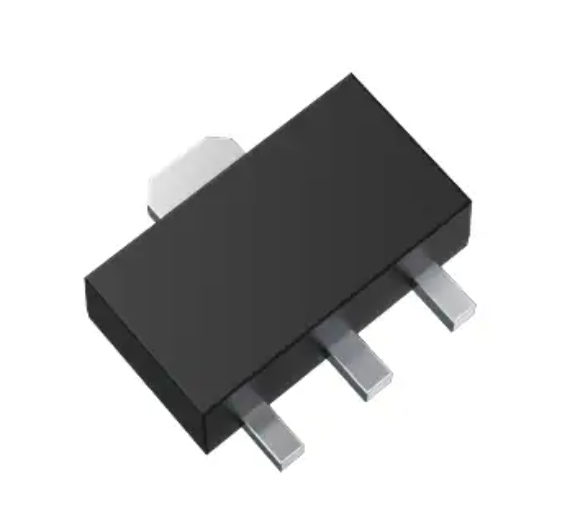

新產品採用小型貼片式SC-62封裝（東芝別名： PW-Mini ）。
與東芝採用相同封裝方式的現有產品^{[ 1]}相比，新產品的導線材料已由金改為銅，樹脂材料從含鹵素改為不含鹵素，額定值及電氣特性相同。

這有助於減少對環境影響。同時，其易於替代東芝的現有產品^[1] 。

注：
[1]2SA2060 ， 2SC5712



• 大集極額定電流（DC）：I _C ＝-2A至3A: I _C ＝-2A至3A
• 小型貼片式SC-62封裝：
  4.6mm×4.2mm（最大值），厚度＝1.6mm（最大值）

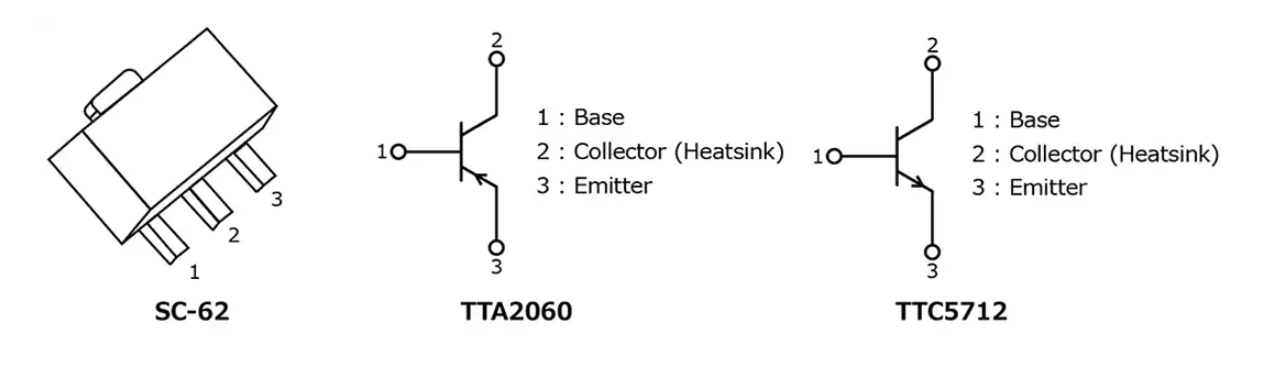

內部電路

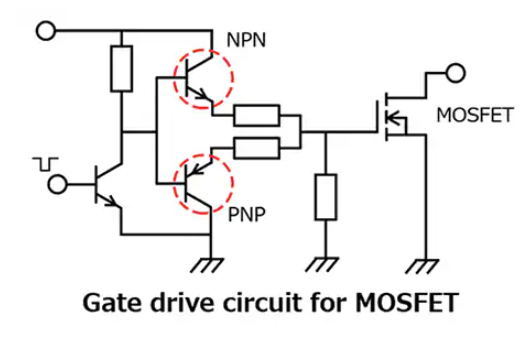

應用電路範例

注：
本文所示應用電路僅供參考。
需要進行全面評估，特別是在量產設計階段。
提供這些應用電路示例並不授予任何工業產權許可。

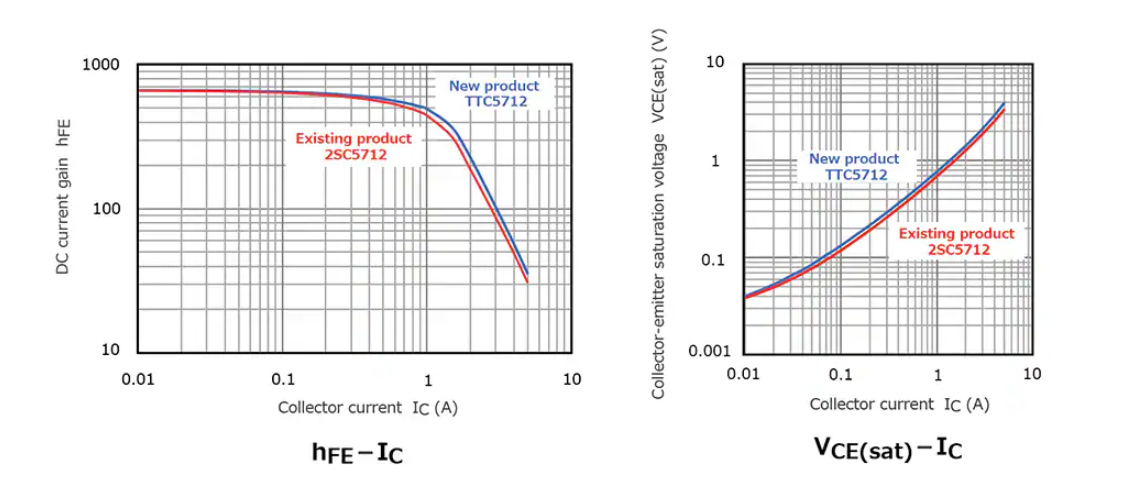

特性曲線（參考）



特性相同。 （新產品TTC5712與現有產品2SC5712的對比）

*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文件中所含信息，包括產品價格和產品規格、服務內容及聯繫方式，僅於公告當日有效，如有更改，恕不另行通知。
