新品速遞丨Sentrality大電流插柱和插座連接器
Molex莫仕出品的Sentrality連接器設有針眼 （EON）式壓配接腳，是一種夾層式、板對板和板對電源母線連接器，具有免焊接和自對準功能，因此增強了設計靈活性。

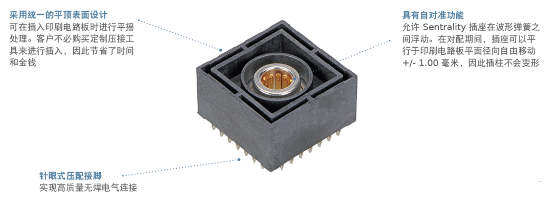

特色優勢
採用統一的平頂表面設計
可在插入印刷電路板時進行平搖處理。客戶不必購買定製壓接工具來進行插入，因此節省了時間和金錢
具有自對準功能
允許 Sentrality 插座在波形彈簧之間浮動。在對配期間，插座可以平行於印刷電路板平面徑向自由移動+/- 1.00 毫米，因此插柱不會變形

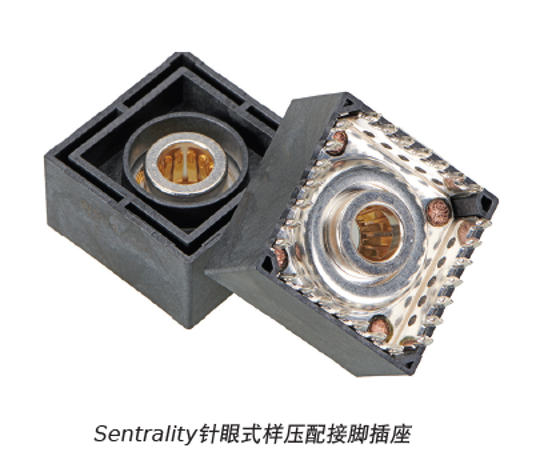

針眼式壓配接腳
實現高質量無焊電氣連接
市場和應用場合
規格
參考信息
包裝：卷帶封裝、托盤封裝或袋裝取決於零部件編號；詳見包裝規格
UL 文件編號：E29179
CSA 文件編號：70184994
配套器件：印刷電路板和母線
設計計量單位：毫米
是否符合RoHS標準：是
是否無鹵素：是
物理參數
針眼插座外殼：LCP（黑色）
接點：高性能銅合金
電鍍：
插座接觸部位 - 鍍金
符合針眼插座標準的接腳 – 鍍銀
接插柱 – 鍍銀
印刷電路板厚度（最小值）：1.58毫米
電源母線厚度（最小值）：1.50毫米
工作溫度：-40 至 +125攝氏度

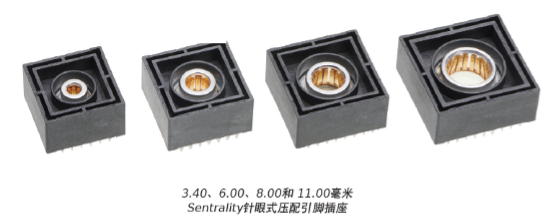

電氣參數（3.40毫米規格）
電壓（最大值）：600伏
電流（最大值）：75.0安
接觸電阻（最大值）：0.25 毫歐
電氣參數（6.00毫米規格）
電壓（最大值）：600伏
電流（最大值）：120.0安
接觸電阻（最大值）：0.20 毫歐
機械參數（3.40毫米規格）
對配力（最大值）：20.0牛
拔脫力（最小值）：6.0牛
OmniGlide 對齊力（最大值）：10.0牛
可插拔次數（最小值）：200 次
機械參數（6.00毫米規格）
整個連接器的對配力（最大值）：30.0牛
整個連接器的拔脫力（最小值）：7.0牛
OmniGlide 對準力（最大值）：10.0牛
可插拔次數（最小值）：200 次
電氣參數（8.00毫米規格）
電壓（最大值）：600伏
電流（最大值）：200.0安
接觸電阻（最大值）：0.20 毫歐
電氣參數（11.00毫米規格）
電壓（最大值）：600伏
電流（最大值）：350.0安
接觸電阻（最大值）：0.40毫歐
機械參數（8.00毫米規格）
對配力（最大值）：40.0牛
拔脫力（最小值）：10.0牛
OmniGlide 對準力（最大值）：15.0牛
可插拔次數（最小值）：200 次插拔
機械參數（11.00毫米規格）
對配力（最大值）：55.0牛
拔脫力（最小值）：10.0牛
OmniGlide 對準力（最大值）：70.0牛
可插拔次數（最小值）：200 次
