Molex莫仕開創性的四排板對板連接器

日期 : 2022-11-18

作者 : Molex 官網

出處 : https://mp.weixin.qq.com/s/k4QFRd8NS83QS10H__aY-w

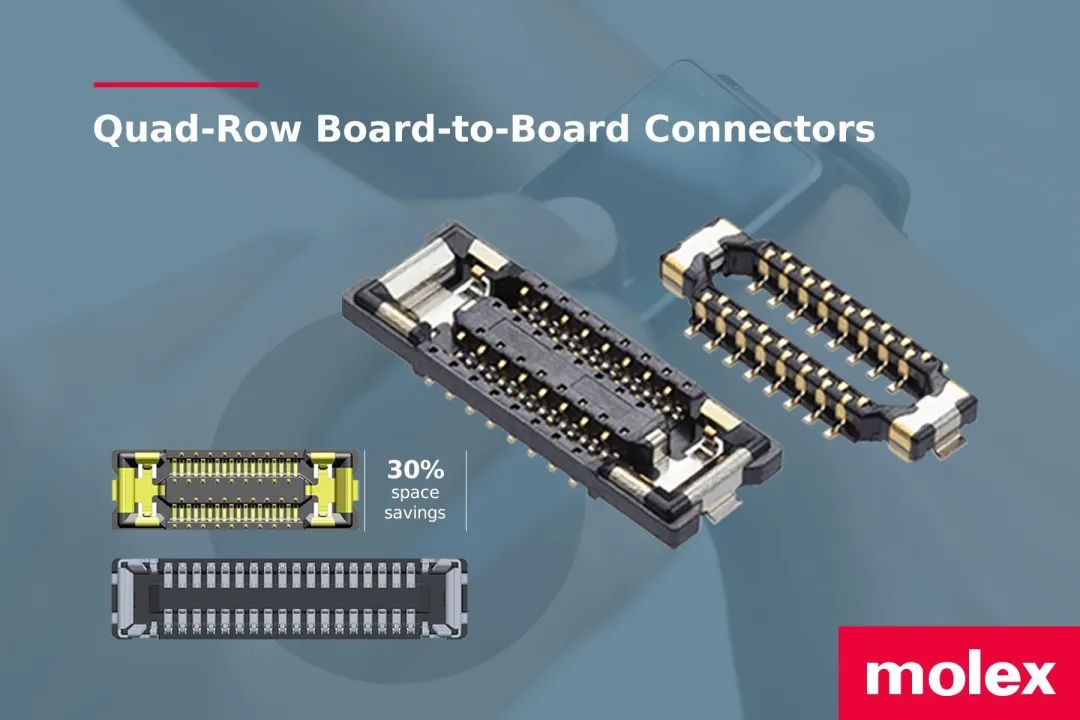

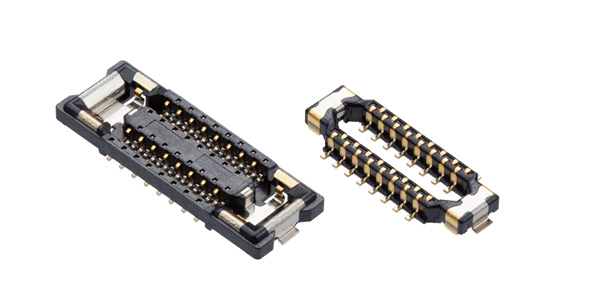

Molex莫仕開創性的四排板對板連接器，建立了節省空間連接的新標準

世界上最小的板對板連接器，極適合空間有限的智慧型手機，智能手錶，可穿戴設備以及AR/VR設備等

交錯電路布局比傳統連接器設計節省30%的空間

穩健的特性強化了更可靠的性能

自2020年以來出貨量超過5000萬片，支持一家大型智能手錶廠商

全球電子行業領導者和連接創新者Molex莫仕，在近日宣布了Molex莫仕四排板對板連接器的商業可用性，該連接器具有行業首創交錯電路布局，比傳統連接器設計節省30%的空間。這些連接器正在申請專利中，為產品開發者和設備製造商提供了更大的自由和靈活性來支持緊湊的結構，包括智慧型手機、智能手錶、可穿戴設備、遊戲機，以及增強現實/虛擬現實（AR/VR）設備。

Molex莫仕微型解決方案業務部副總裁兼總經理Justin Kerr說道：

“Molex莫仕持續推動連接創新，以支持體積越小但功能更強大的設備。通過高度密集的四排板對板連接器，我們的客戶現在可將更多的特性、傳感器和功能壓縮到越來越緊密的空間內，而不會影響設備性能。因此，Molex莫仕正在為空間優化設定新的連接標準。”

首創的交錯電路布局帶來前所未有的空間節省

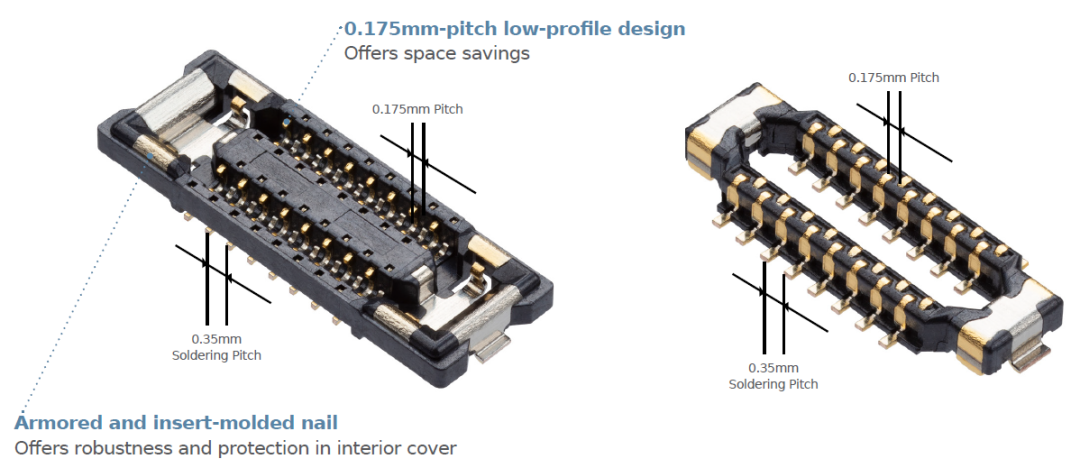

Molex莫仕與一家大型智能手錶製造商的產品開發人員長期合作，促成了四排板對板連接器的最初設計。Molex莫仕的工程師還與一家柔性印刷電路（FPC）設計、開發和製造方面的全球領先企業的專家進行合作。工程團隊聯手對首創的交錯電路布局進行驗證，以0.175毫米的信號接點間距排列四排引腳。結果以前所未有的方式節省空間，同時實現了高密度的電路連接。

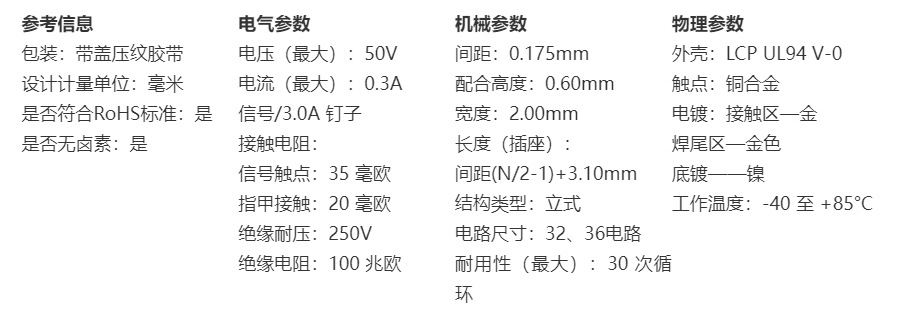

四排板對板連接器堅持3.0A電流額定值，滿足了客戶對於在緊湊結構實現高功率的要求。此外，該產品符合0.35毫米的標準焊接間距，使用典型的表面貼裝技術（SMT）工藝加快批量生產。得益於內部護甲和插入型動力釘，確保性能強勁可靠，在批量製造和組裝過程中保護引腳不受損壞。這些性能再加上廣泛排列，便於進行快捷、安全的接合，並降低脫落率。
