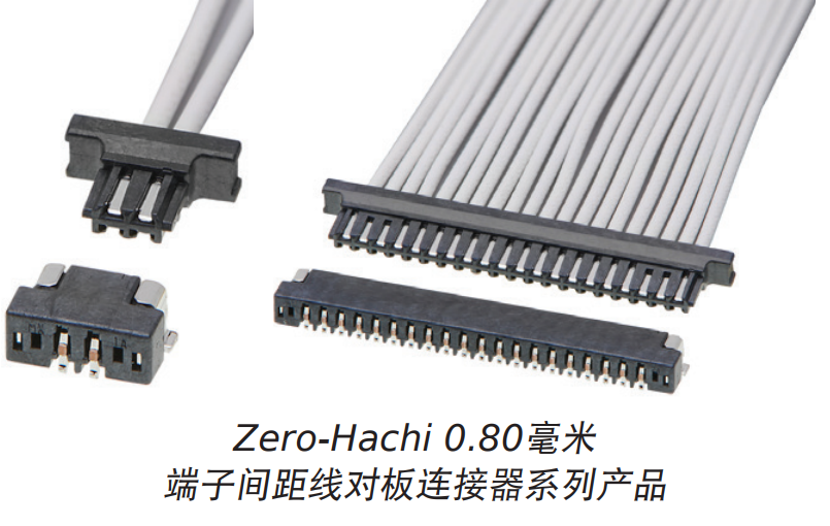

					<div style="text-align: justify;"><span style="font-size: 18px;"><strong>Molex Zero 0.80毫米端子間距線對板連接器 Zero Hachi 系列產品</strong></span></div>
<div style="text-align: justify;">
<br>Zero-Hachi 連接器具有端子排列緊密、厚度纖薄和路數配置多樣的優點，適合裝入各行業電子設備中日益狹小的空間。連接器的雙觸點設計提高了；連接器的電氣可靠性。</div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________1.png" alt="">
</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>特色優勢</strong></span></div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________2.png" alt="">
</div>
<div style="text-align: justify;">
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________3.png" alt=""> </div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________4.png" alt="">
</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>安裝腳</strong></span></div>
<div style="text-align: justify;">用於強力抓握電路板，當電線在被向上拉動時可保護連接器免受損壞</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>雙觸點設計</strong></span></div>
<div style="text-align: justify;">保證電氣連接的可靠性</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>厚度纖薄</strong><strong> (1.60</strong><strong>毫米</strong><strong>)</strong></span></div>
<div style="text-align: justify;">有助於工程師設計更纖薄的設備</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>壓接端子外殼上的摩擦鎖</strong></span></div>
<div style="text-align: justify;">底座和線束之間的對配抓握力更大， 連接更可靠性</div>
<div style="text-align: justify;"><strong><br></strong></div>

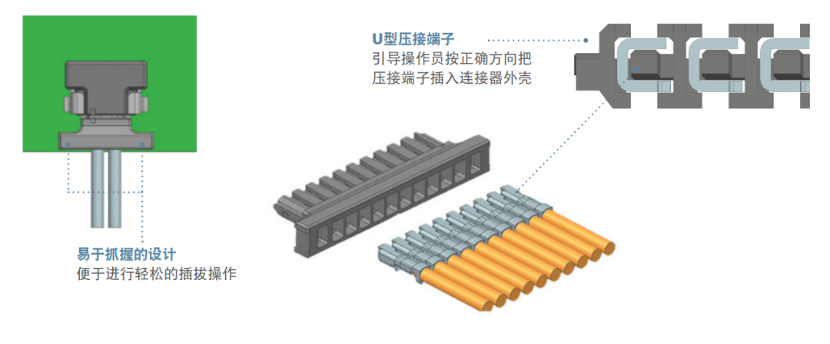

<div style="text-align: justify;"><span style="font-size: 15px;"><strong>U</strong><strong>型壓接端子</strong></span></div>
<div style="text-align: justify;">引導操作員按正確方向把 壓接端子插入連接器外殼</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>易於抓握的設計</strong></span></div>
<div style="text-align: justify;">便於進行輕鬆的插拔操作<strong><br><br></strong>
</div>

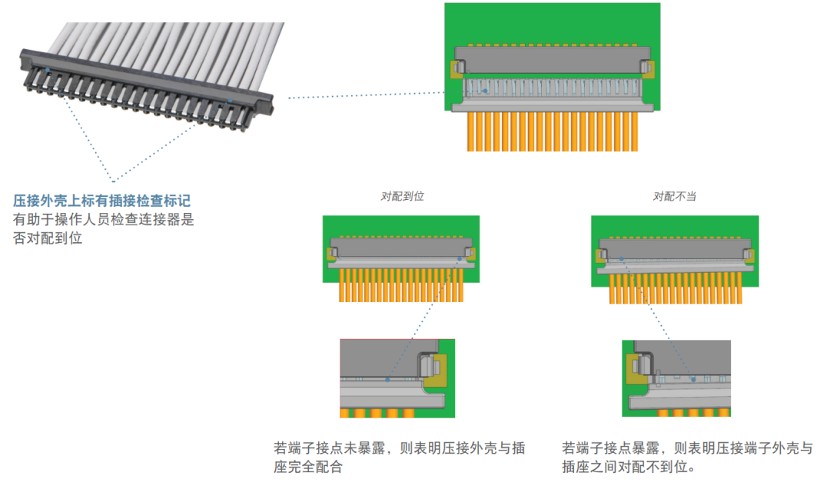

<div style="text-align: justify;"><span style="font-size: 15px;"><strong>壓接外殼上標有插接檢查標記</strong></span></div>
<div style="text-align: justify;">有助於操作人員檢查連接器是否配對到位</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 18px;"><strong>市場和應用場合</strong></span></div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________5.png" alt="">
</div>
<div style="text-align: justify;"><span style="font-size: 18px;"><strong>規格</strong></span></div>
<div style="text-align: justify;"><strong><br><span style="font-size: 15px;">參考信息</span></strong></div>
<div style="text-align: justify;">
<strong>包裝：</strong>底座：壓紋載帶; 外殼：袋裝; 端子：卷帶裝</div>
<div style="text-align: justify;">
<strong>設計計量單位：</strong>毫米</div>
<div style="text-align: justify;">
<strong>是否符合</strong><strong>RoHS</strong><strong>標準：</strong>是</div>
<div style="text-align: justify;">
<strong>是否無鹵：</strong>低鹵</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>電氣參數</strong></span></div>
<div style="text-align: justify;">
<strong>電壓（最大值）：</strong>30伏</div>
<div style="text-align: justify;">
<strong>電流（最大值）：</strong>1.5安（2 至 6 路）1.0安（7 至 20 路）</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>物理參數</strong></span></div>
<div style="text-align: justify;">
<strong>底座外殼：</strong>LCP</div>
<div style="text-align: justify;">
<strong>外殼：</strong>LCP</div>
<div style="text-align: justify;">
<strong>接點：</strong>銅鎳矽合金</div>
<div style="text-align: justify;"><strong>電鍍：</strong></div>
<div style="text-align: justify;">觸點接觸部位 鍍錫</div>
<div style="text-align: justify;">底層電鍍 — 鍍鎳</div>
<div style="text-align: justify;">
<strong>工作溫度：</strong>-40 至 +85攝氏度</div>
<div style="text-align: justify;"> </div>				</div>
