					<div style="text-align: justify;"><span style="font-size: 18px;"><strong>Molex Zero 0.80毫米端子間距線對板連接器 Zero Hachi 系列產品</strong></span></div>
<div style="text-align: justify;">
<br>Zero-Hachi 連接器具有端子排列緊密、厚度纖薄和路數配置多樣的優點，適合裝入各行業電子設備中日益狹小的空間。連接器的雙觸點設計提高了；連接器的電氣可靠性。</div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________1.png" alt="">
</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>特色優勢</strong></span></div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________2.png" alt="">
</div>
<div style="text-align: justify;">
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________3.png" alt=""> </div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________4.png" alt="">
</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>安裝腳</strong></span></div>
<div style="text-align: justify;">用於強力抓握電路板，當電線在被向上拉動時可保護連接器免受損壞</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>雙觸點設計</strong></span></div>
<div style="text-align: justify;">保證電氣連接的可靠性</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>厚度纖薄</strong><strong> (1.60</strong><strong>毫米</strong><strong>)</strong></span></div>
<div style="text-align: justify;">有助於工程師設計更纖薄的設備</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>壓接端子外殼上的摩擦鎖</strong></span></div>
<div style="text-align: justify;">底座和線束之間的對配抓握力更大， 連接更可靠性</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>U</strong><strong>型壓接端子</strong></span></div>
<div style="text-align: justify;">引導操作員按正確方向把 壓接端子插入連接器外殼</div>
<div style="text-align: justify;"><strong><br></strong></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>易於抓握的設計</strong></span></div>
<div style="text-align: justify;">便於進行輕鬆的插拔操作<strong><br><br></strong>
</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>壓接外殼上標有插接檢查標記</strong></span></div>
<div style="text-align: justify;">有助於操作人員檢查連接器是否配對到位</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 18px;"><strong>市場和應用場合</strong></span></div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21572/tinymce/zero_hachi_0_80_______________________________________________________5.png" alt="">
</div>
<div style="text-align: justify;"><span style="font-size: 18px;"><strong>規格</strong></span></div>
<div style="text-align: justify;"><strong><br><span style="font-size: 15px;">參考信息</span></strong></div>
<div style="text-align: justify;">
<strong>包裝：</strong>底座：壓紋載帶; 外殼：袋裝; 端子：卷帶裝</div>
<div style="text-align: justify;">
<strong>設計計量單位：</strong>毫米</div>
<div style="text-align: justify;">
<strong>是否符合</strong><strong>RoHS</strong><strong>標準：</strong>是</div>
<div style="text-align: justify;">
<strong>是否無鹵：</strong>低鹵</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>電氣參數</strong></span></div>
<div style="text-align: justify;">
<strong>電壓（最大值）：</strong>30伏</div>
<div style="text-align: justify;">
<strong>電流（最大值）：</strong>1.5安（2 至 6 路）1.0安（7 至 20 路）</div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>物理參數</strong></span></div>
<div style="text-align: justify;">
<strong>底座外殼：</strong>LCP</div>
<div style="text-align: justify;">
<strong>外殼：</strong>LCP</div>
<div style="text-align: justify;">
<strong>接點：</strong>銅鎳矽合金</div>
<div style="text-align: justify;"><strong>電鍍：</strong></div>
<div style="text-align: justify;">觸點接觸部位 鍍錫</div>
<div style="text-align: justify;">底層電鍍 — 鍍鎳</div>
<div style="text-align: justify;">
<strong>工作溫度：</strong>-40 至 +85攝氏度</div>
<div style="text-align: justify;"> </div>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:WPI.Molex.sa@wpi-group.com">我要聯絡 : (新加坡)WPI.Molex.sa@wpi-group.com</a></li>
									<li><a href="mailto:WPI.Molex.tw@wpi-group.com">我要聯絡 : (台灣)WPI.Molex.tw@wpi-group.com</a></li>
									<li><a href="mailto:WPI.Molex.cn@wpi-group.com">我要聯絡 : (中國)WPI.Molex.cn@wpi-group.com</a></li>

						</ul>

Molex 0.80毫米端子間距線對板連接器 Zero Hachi 系列產品

<div class="main-news-content">
				<div>

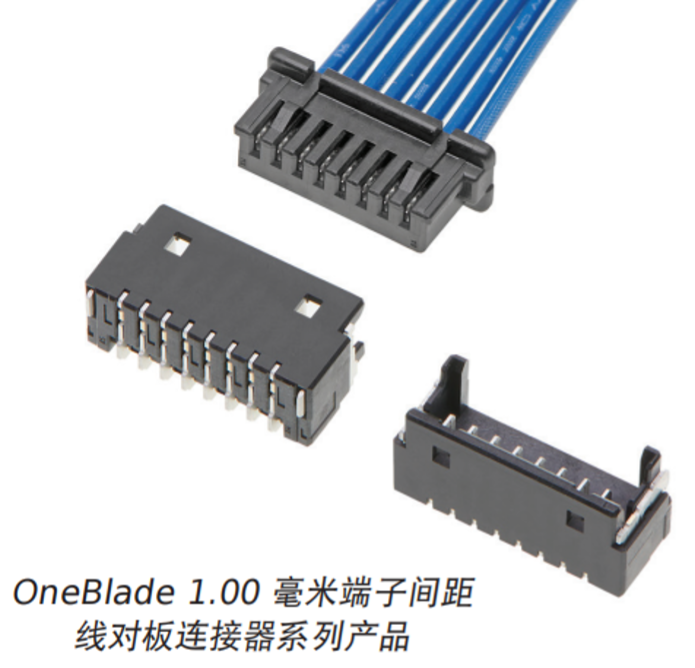

					<div style="text-align: justify;"><span style="font-size: 24px;"><strong>Molex 1.00毫米端子間距線對板連接器 OneBlade 系列產品</strong></span></div>
<div style="text-align: justify;"> </div>
<div style="text-align: justify;">模塊化OneBlade 1.00毫米端子間距線對板連接器系列產品採用摩擦鎖定並在連接器上設計有寬敞的拿放位置。該連接器採用簡約設計，可被快捷方便地安裝。</div>
<div style="text-align: justify;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21573/tinymce/oneblade_1_00_______________________________________________________1.png" alt="">
</div>
<div style="text-align: justify;">
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21573/tinymce/oneblade_1_00_______________________________________________________2.png" alt=""> </div>

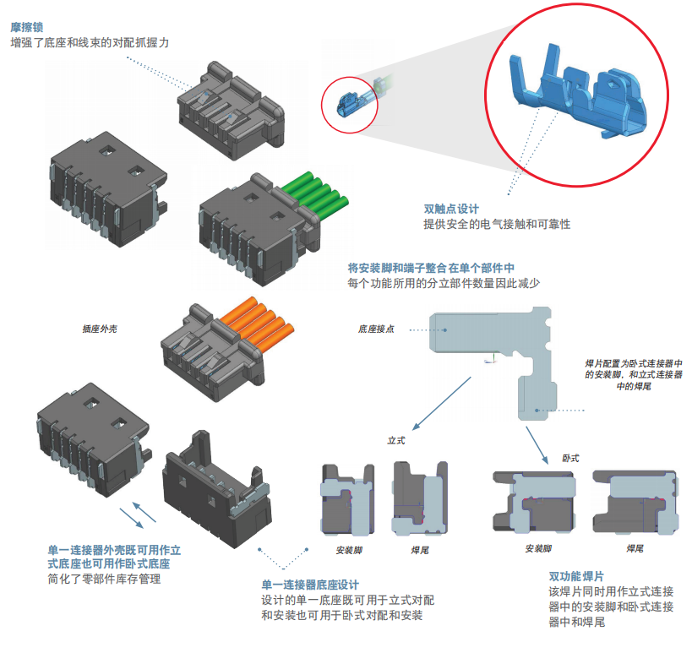

<div style="text-align: justify;"><span style="font-size: 18px;"><strong>特色優勢<br><br></strong></span></div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>摩擦鎖</strong></span></div>
<div style="text-align: justify;">增強了底座和線束的對配抓握力<br><br>
</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>雙觸點設計</strong></span></div>
<div style="text-align: justify;">提供安全的電氣接觸和可靠性</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong><br>將安裝腳和端子整合在單個部件中</strong></span></div>
<div style="text-align: justify;">每個功能所用的分立部件數量因此減少<br><br>
</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>單一連接器外殼既可用作立式底座也可用作臥式底座</strong></span></div>
<div style="text-align: justify;">簡化了零部件庫存管理<br><br>
</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong>單一連接器底座設計</strong></span></div>
<div style="text-align: justify;">設計的單一底座既可用於立式對配和安裝也可用於臥式對配和安裝</div>
<div style="text-align: justify;"><span style="font-size: 15px;"><strong><br>雙功能焊片</strong></span></div>
<div style="text-align: justify;">該焊片同時用作立式連接器中的安裝腳和臥式連接器中和焊尾<br><br><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21573/tinymce/oneblade_1_00_______________________________________________________3.jpg"><br><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21573/tinymce/oneblade_1_00_______________________________________________________4.jpg"><br><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2022/21573/tinymce/oneblade_1_00_______________________________________________________5.jpg"><br><br>
</div>
<div style="text-align: justify;"> </div>				</div>
