<div class="main-news-content">
				<div>
					<div class="comp_v2_0270 aem-GridColumn aem-GridColumn--default--12">
<div id="comp_v2_0270_1697779576-1507121625" class="comp_v2_0270__frame--media_right">
<div class="comp_v2_0270__content_block">
<div class="comp_v2_0270__content_block__sentence">

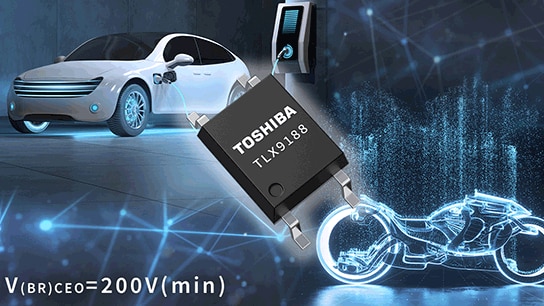

<p><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21226/tinymce/automotive-20211118-1_1_en.jpg" alt=""><br><br>日本川崎—東芝電子元件及存儲裝置股份有限公司（“東芝”）今天宣布推出一款高壓電晶體輸出車載光耦 “<a href="https://toshiba.semicon-storage.com/tw/semiconductor/product/isolators-solid-state-relays/detail.TLX9188.html">TLX9188</a>” 用於包括電動汽車在內的汽車設備的信號隔離通訊。該產品即日起開始量產出貨。</p>
<p>TLX9188的高壓光電電晶體提供200V的集電機-發射極額定電壓，是東芝現有 <a href="https://toshiba.semicon-storage.com/tw/semiconductor/product/isolators-solid-state-relays/detail.TLX9185A.html">TLX9185A</a> 的2.5倍，也是東芝首款達到該水準的產品<sup>[1]</sup>。透過指定開關特性（導通時間、關斷時間）的最大值，這種新型光耦可用作單向開關。該產品還可用於100V至200V設備的類比信號回授電路，有助於降低應用電路成本。</p>
</div>
</div>
</div>
</div>
<div class="comp_v2_0360 aem-GridColumn aem-GridColumn--default--12">
<div class="comp_v2_0360__frame">
<div class="comp_v2_0360--left">
<p>注：<br>[1] 僅針對車載光耦</p>
</div>
</div>
</div>
<div class="comp_v2_0050 aem-GridColumn aem-GridColumn--default--12">
<div class="comp_v2_0050__frame">
<h2 class="comp_v2_0050__h2--regular" data-navititle="應用">
<br>應用</h2>
</div>
</div>
<div class="comp_v2_0270 aem-GridColumn aem-GridColumn--default--12">
<div id="comp_v2_0270_1317799410-1578782815" class="comp_v2_0270__frame--media_right">
<div class="comp_v2_0270__media_block">汽車設備</div>
<div class="comp_v2_0270__content_block">
<div class="comp_v2_0270__content_block__sentence">
<ul>
<li><span class="disc">電池管理系統：電壓監測、機械式繼電器吸持檢測、接地故障檢測等</span></li>
<li><span class="disc">類比信號的回授等</span></li>
</ul>
</div>
</div>
</div>
</div>
<div class="comp_v2_0050 aem-GridColumn aem-GridColumn--default--12">
<div class="comp_v2_0050__frame">
<h2 class="comp_v2_0050__h2--regular" data-navititle="特性">
<br>特性 </h2>
</div>
</div>
<div class="comp_v2_0270 aem-GridColumn aem-GridColumn--default--12">
<div id="comp_v2_0270_353457821--1993378153" class="comp_v2_0270__frame--media_right">
<div class="comp_v2_0270__content_block">
<div class="comp_v2_0270__content_block__sentence">
<ul>
<li><span class="disc">高集電極-發射極擊穿電壓：V<sub>(BR)CEO</sub>=200V（最小值）</span></li>
<li><span class="disc">高電流傳輸比：I<sub>C</sub>/I<sub>F</sub>=100%（最小值），GB等級</span></li>
<li><span class="disc">高隔離電壓：BV<sub>S</sub>=3750Vrms（最小值）</span></li>
<li><span class="disc">寬額定工作溫度範圍：T<sub>opr</sub>= -40至125°C</span></li>
<li><span class="disc">AEC-Q101 認證<br></span></li>
<li><span class="disc">IATF 16949 認證</span></li>
</ul>
<div class="comp_v2_0050 aem-GridColumn aem-GridColumn--default--12">
<div class="comp_v2_0050__frame">

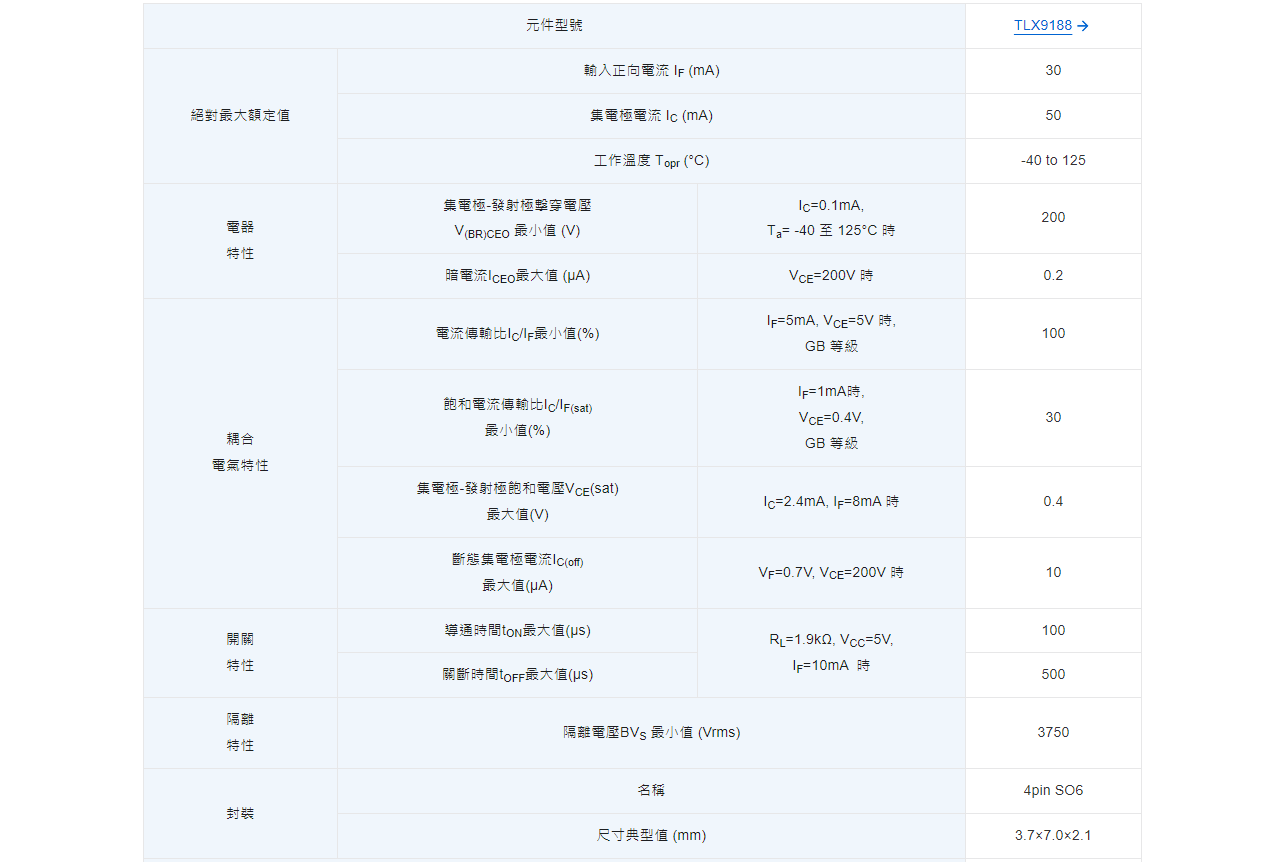

<h2 class="comp_v2_0050__h2--regular" data-navititle="主要規格">
<br>主要規格</h2>
</div>
</div>
<div class="comp_v2_0360 aem-GridColumn aem-GridColumn--default--12">
<div class="comp_v2_0360__frame">
<div class="comp_v2_0360--right">
<p>                                                                                                                     (除非另有說明，  T<sub>a</sub>=25°C 時)</p>
</div>
</div>
</div>
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21226/tinymce/1.png" alt="">
</div>
</div>
</div>
</div>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:toshiba.tw@aitgroup.com.tw">我要聯絡 : (台灣)toshiba.tw@aitgroup.com.tw</a></li>

						</ul>

東芝發布其首款200V電晶體輸出車載光耦
