東芝推出用於隔離式固態繼電器的光伏輸出光耦器 高開路電壓有助於驅動高壓功率MOSFET

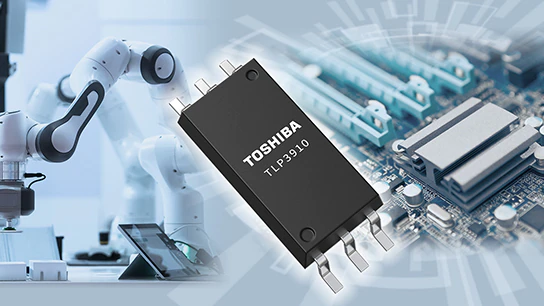

東芝電子元件及存儲裝置株式會社（“東芝”）今日將推出薄型S06L封裝的新款光伏輸出光耦（“光伏耦合器”）- “TLP3910,” ， 適用於驅動以執行隔離式固態繼電器（SSR）^[1]功能為主的高壓功率的柵極。即日起開始量產出貨。

SSR是以光三極交流開關、光電電晶體或光控閘流體為輸出元件的半導體繼電器，適用於切換大電流的開關。

光伏耦合器是從光繼電器減掉MOSFET的光耦器件。當光伏耦合器以隔離式SSR來使用時，只要將光伏耦合器與MOSFET結合在一起，便可輕易達成一般光繼電器難以處理的高電壓大電流之開關功能。

當使用東芝現有產品  TLP3906, 來驅動閘壓10V以上的高壓功率MOSFET時，由於開路電壓較低，因此需要串聯兩顆TLP3906。相較之下，此新產品TLP3910的最小開路電壓為TLP3906兩倍的14V，因此只需一顆TLP3910即可驅動高壓功率MOSFET的柵極，減少零件數量。

另外，以改進內置放電電路的方式，實現了0.1ms的典型關斷時間，為TLP3906的1/3， TLP191B, 的1/30，進而加快運作速度。

TLP3910是東芝首款最低隔離電壓達到5000Vrms^[2]的光伏耦合器，同時維持TLP191B和TLP3906兩款現有產品的基本性能。這款產品目前被採用於AC400V電源系統驅動的工業設備。其最高工作溫度支援到125℃，使應用範圍更為廣泛。

隔離式SSR：以開關為目的之高壓功率MOSFET的柵極驅動

• 工業設備：用於可編程邏輯控制器等的I/O繼電器觸點輸出；刹車系統的電磁驅動器控制部件；主電源電路／浪湧電流保護電路；電池管理系統（BMS）的電池電壓監測部件；接地故障檢測部件。
• 測量設備：電源線開關；測量線開關。

• 高開路電壓：VOC＝14V（最小值）
• 短路電流：ISC＝12μA（最小值）@IF＝10mA，（C20等級產品）ISC＝20μA（最小值）@IF＝10mA
• 高隔離電壓：BVS＝5000Vrms（最小值）
• 高額定工作溫度：Topr（最大值）＝125℃
• 爬電距離（間距）：8mm（最小值）
