44%體積縮減相較目前產品，新款SG2520系列差動式石英振盪器瞄準新世代400G光通信模組應用

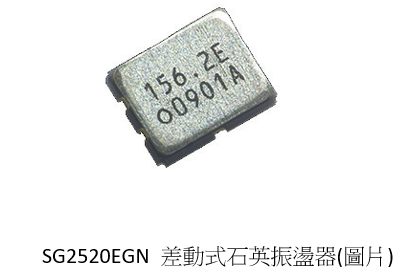

精工愛普生公司(簡稱” Epson” ) 推出新款差動式石英振盪器實現低相位抖動，並採用高頻基本波振盪模式石英晶片元件differential output crystal oscillators (SPXO)，安置於2.5x2.0x0.74mm小型化產品封裝。
本新款產品包含SG2520EGN和SG2520EHN，另為SG2520VGN和SG2520VHN，都提供更精準頻率穩定性。本產品線第一代可以支援212.5MHz以下頻率輸出，採用高頻基本波振盪模式石英晶片元件技術為核心的設計，並計畫於2021年三月前推出212.5MHz ~ 500MHz產品規格，同樣搭載高頻基本波振盪模式石英晶片元件技術設計。
隨著第五代無線行動寬頻通信技術商業化、物聯網、先進駕駛輔助系統、資料數據中心等應用，全球網路通信交換器設備資料傳輸、交換量日趨快速成長。與此同時，網路通信交換器設備設計需要更佳信號雜訊比、更高頻率和超低相位信號抖動零件規格，特別是光通信模組提供高速網路交換器設備間更高速的資料信號收發傳送連結，小型化零件、±20ppm頻率穩定性、低相位抖動等頻率信號源特性，將是400G ~ 800G 80公里以上傳輸距離光通信模組相關產品所需要。
相較於過去量產中SG3225EEN和SG3225VEN等，新世代石英振盪器可以提供到500MHz頻率輸出，和更佳的相位抖動特性。
除此之外，新款產品搭載了最新控制積體電路線路設計，可以實現更佳的頻率溫度特性，內建搭載高頻基本波振盪模式石英晶片元件 ( High Frequency Fundamental Crystal )。
相較於先款產品，新款振盪器採用新積體控制電路設計和周邊設計改良，縮減了63%零件面積、和44%零件體積。
此外，新款振盪器可以在最大工作溫度 - 40℃~ + 105℃範圍條件下，提供更精準的時脈誤差規格選項，以因應高速光通信模組傳輸所需要的特性。
身為石英元件領導者，愛普生持續開發提供更佳的石英元件於各類電子產品和基礎建設設備上。
目標產品應用
- 網路通信設備 ( 路由器、交換器、光通信模組，等 )
- 資料數據中心
- 工廠自動化設備、量測設備
- 高速數位轉類比、類比轉數位轉換器
相關產品資料連結
Website URL: https://www5.epsondevice.com/en/news/topics/sg2520xgn_xhn_lp.html
|
機種 |
SG2520EGN |
SG2520EHN |
SG2520VGN |
SG2520VHN |
|
信號輸出 |
LV-PECL |
LVDS |
||
|
輸出頻率範圍 |
25MHz ~ 500MHz |
|||
|
工作電源 |
2.5V±5% , 3.3V±5% |
1.8V±5% , 2.5V±5% , 3.3V±5% |
||
|
工作溫度 |
-40 ~ +85℃ , -40 ~ +105℃ |
|||
|
頻率誤差 |
±25, ±30, ±50ppm |
±20ppm |
±25, ±30, ±50ppm |
±20ppm |
|
消耗電流 |
60mA 最大 |
28mA 最大 |
||
|
相位抖動 (12kHz~20MHz) |
70fS ( fo=156.25MHz參考) 50fS ( fo=491.52MHz參考) |
60fS ( fo=156.25MHz參考) 50fS ( fo=491.52MHz參考) |
||
|
外形尺寸 |
2.5 x 2.0 x 0.74mm ( 標準值 ) |
|||
