44%體積縮減相較目前產品，新款SG2520系列差動式石英振盪器瞄準新世代400G光通信模組應用
                           <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20712/tinymce/epson.png" alt="">

精工愛普生公司(簡稱” Epson” ) 推出新款差動式石英振盪器實現低相位抖動，並採用高頻基本波振盪模式石英晶片元件differential output crystal oscillators (SPXO)，安置於2.5x2.0x0.74mm小型化產品封裝。 本新款產品包含SG2520EGN和SG2520EHN，另為SG2520VGN和SG2520VHN，都提供更精準頻率穩定性。本產品線第一代可以支援212.5MHz以下頻率輸出，採用高頻基本波振盪模式石英晶片元件技術為核心的設計，並計畫於2021年三月前推出212.5MHz ~ 500MHz產品規格，同樣搭載高頻基本波振盪模式石英晶片元件技術設計。 隨著第五代無線行動寬頻通信技術商業化、物聯網、先進駕駛輔助系統、資料數據中心等應用，全球網路通信交換器設備資料傳輸、交換量日趨快速成長。與此同時，網路通信交換器設備設計需要更佳信號雜訊比、更高頻率和超低相位信號抖動零件規格，特別是光通信模組提供高速網路交換器設備間更高速的資料信號收發傳送連結，小型化零件、±20ppm頻率穩定性、低相位抖動等頻率信號源特性，將是400G ~ 800G 80公里以上傳輸距離光通信模組相關產品所需要。 相較於過去量產中SG3225EEN和SG3225VEN等，新世代石英振盪器可以提供到500MHz頻率輸出，和更佳的相位抖動特性。 除此之外，新款產品搭載了最新控制積體電路線路設計，可以實現更佳的頻率溫度特性，內建搭載高頻基本波振盪模式石英晶片元件 ( High Frequency Fundamental Crystal )。 相較於先款產品，新款振盪器採用新積體控制電路設計和周邊設計改良，縮減了63%零件面積、和44%零件體積。 此外，新款振盪器可以在最大工作溫度 - 40℃~ + 105℃範圍條件下，提供更精準的時脈誤差規格選項，以因應高速光通信模組傳輸所需要的特性。
身為石英元件領導者，愛普生持續開發提供更佳的石英元件於各類電子產品和基礎建設設備上。 目標產品應用
<ul>
<li>網路通信設備 ( 路由器、交換器、光通信模組，等 )</li>
<li>資料數據中心</li>
<li>工廠自動化設備、量測設備</li>
<li>高速數位轉類比、類比轉數位轉換器</li>
</ul>
 相關產品資料連結
Website URL: <a style="color: #000000;" href="https://www5.epsondevice.com/en/news/topics/sg2520xgn_xhn_lp.html">https://www5.epsondevice.com/en/news/topics/sg2520xgn_xhn_lp.html</a>
<table style="border-collapse: collapse;" border="1"><tbody>
<tr>
<td width="138">
機種
</td>
<td width="138">
SG2520EGN
</td>
<td width="138">
SG2520EHN
</td>
<td width="138">
SG2520VGN
</td>
<td width="138">
SG2520VHN
</td>
</tr>
<tr>
<td width="138">
信號輸出
</td>
<td colspan="2" width="277">
LV-PECL
</td>
<td colspan="2" width="277">
LVDS
</td>
</tr>
<tr>
<td width="138">
輸出頻率範圍
</td>
<td colspan="4" width="554">
25MHz ~ 500MHz
</td>
</tr>
<tr>
<td width="138">
工作電源
</td>
<td colspan="2" width="277">
2.5V±5% , 3.3V±5%
</td>
<td colspan="2" width="277">
1.8V±5% , 2.5V±5% , 3.3V±5%
</td>
</tr>
<tr>
<td width="138">
工作溫度
</td>
<td colspan="4" width="554">
-40 ~ +85℃ , -40 ~ +105℃
</td>
</tr>
<tr>
<td width="138">
頻率誤差
</td>
<td width="138">
±25, ±30, ±50ppm
</td>
<td width="138">
±20ppm
</td>
<td width="138">
±25, ±30, ±50ppm
</td>
<td width="138">
±20ppm
</td>
</tr>
<tr>
<td width="138">
消耗電流
</td>
<td colspan="2" width="277">
60mA 最大
</td>
<td colspan="2" width="277">
28mA 最大
</td>
</tr>
<tr>
<td width="138">
相位抖動
(12kHz~20MHz)
</td>
<td colspan="2" width="277">
70fS ( fo=156.25MHz參考)
50fS ( fo=491.52MHz參考)
</td>
<td colspan="2" width="277">
60fS ( fo=156.25MHz參考)
50fS ( fo=491.52MHz參考)
</td>
</tr>
<tr>
<td width="138">
外形尺寸
</td>
<td colspan="4" width="554">
2.5 x 2.0 x 0.74mm ( 標準值 )
</td>
</tr>
</tbody></table>
有關精工愛普生公司介紹相關連結 : <a style="color: #000000;" href="https://global.epson.com/">global.epson.com/</a>

資料來源: <a style="color: #000000;" href="https://global.epson.com/newsroom/2020/news_20201217.html">https://global.epson.com/newsroom/2020/news_20201217.html</a>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:EPSON@sacsys.com.tw">我要聯絡 : (台灣)EPSON@sacsys.com.tw</a></li>

						</ul>

Epson 精工愛普生新款SG2520系列小型化、高頻低抖動石英振盪器正式量產

<div class="main-news-content">
				<div>
					Molex莫仕推出新型浮動0.635毫米端子間距板對板連接器

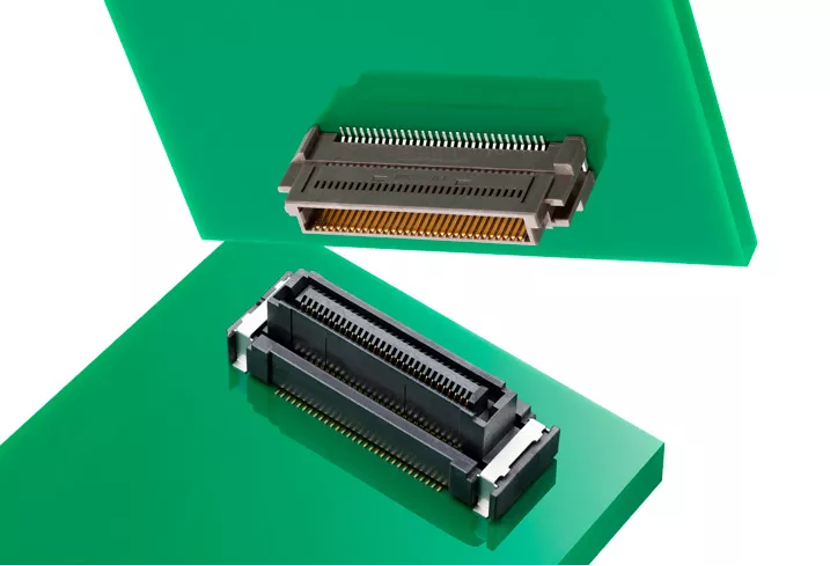

Molex莫仕日本分公司，近期發布了一款新型板對板連接器，其浮動0.65毫米端子間距允許對配中出現印刷電路板在X和Y方向上的對配位置±0.7mm的誤差，其輕柔的浮動力使安裝和操作更加容易。

 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20708/tinymce/________________________0_635____________________________________1.png" alt="">

 通過減少衝擊和振動的影響，該連接器還有助於防止印刷電路板的損壞和故障。
 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20708/tinymce/________________________0_635____________________________________2.png" alt="">

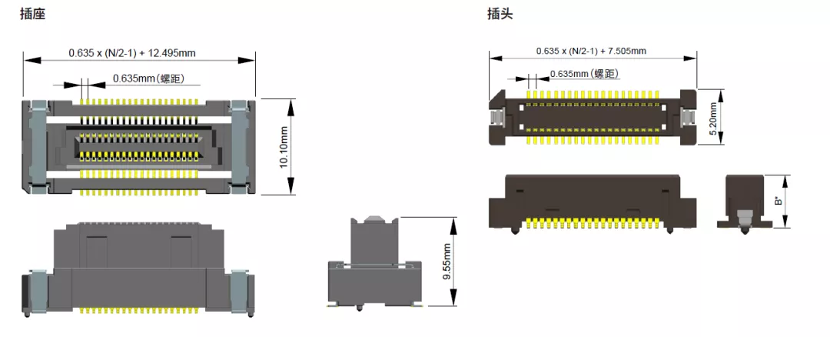

這款新型浮動連接器採用0.635毫米端子間距，具有各種電路數量版本和對配高度版本，可提供設計靈活性，而緊湊且節省空間的設計可適應安裝空間有限的印刷電路板布局。

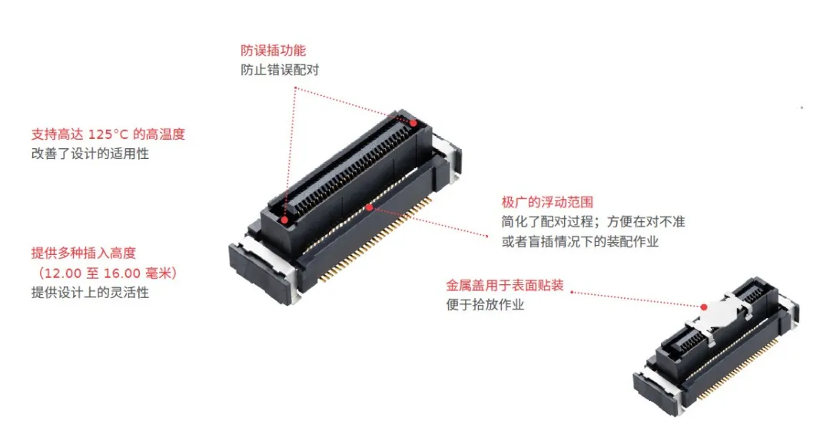

主要特點
<ul>
<li>同類最佳的浮動範圍，可在X和Y方向浮動±0.7毫米距離</li>
<li>提供40、60和80路版本</li>
<li>提供12、13、14、15和16毫米對配高度的版本</li>
<li>耐高溫，適應高達125攝氏度的高溫運行環境</li>
<li>藉助金屬蓋選件實現自動表面貼裝</li>
<li>可防止插錯方向</li>
</ul>
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20708/tinymce/________________________0_635____________________________________3.png" alt="">
該連接器適用於工業應用場合，例如PLC（可編程邏輯控制器）/運動控制裝置；也適用於汽車領域，例如LED顯示器、域控制裝置、ADAS（先進駕駛輔助系統）和汽車信息娛樂系統。
 				</div>
			</div><h4 class="sub-title" id="detail_spec">
				檔案下載			</h4><table class="ori-table"><tbody>
<tr>
<th class="1" text="" align="center">
							標題						</th>
						<th class="1" text="" align="center">
							檔案						</th>
					</tr>
<tr>
<td class="1" text="" align="center">
								0.635mm SlimStack Board-to-Board Connectors Floating Series							</td>
							<td class="1" text="" align="center">
								<a href="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20708/tinymce/0_635mm_slimstack_board-to-board_connectors_floating_series_987652-2381.pdf" download>
									<img src="https://edit.wpgdadawant.com/d_18_035_dadadraft/img/iot/download.jpg" width="24" height="24"></a>
							</td>
						</tr>
</tbody></table>
<ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:WPI.Molex.tw@wpi-group.com">我要聯絡 : (台灣)WPI.Molex.tw@wpi-group.com</a></li>
									<li><a href="mailto:WPI.Molex.cn@wpi-group.com">我要聯絡 : (中國)WPI.Molex.cn@wpi-group.com</a></li>

						</ul>

Molex莫仕推出新型浮動0.635毫米端子間距板對板連接器

<div class="main-news-content">
				<div>
					設計可穿戴醫療設備時，必須考慮三個關鍵因素
可穿戴醫療設備正在改變病人看護的習慣，代表了醫療市場的主流趨勢。這一醫療技術所依賴的是輕量級、外形小巧、高度靈活且舒適的各種專業組件和系統。 在醫療領域的細分市場上，可穿戴醫療設備的市場需求正在持續增長。打頭陣的包括可穿戴數字化治療、診斷和監測設備，其設計目的是捕捉、生成和共享重要數據，這些數據顯示患者健康狀況的變化、報告是否遵守藥物治療方案及其他醫囑，並且能對慢性病進行管理。由於遠程醫療趨勢的迅猛發展，可穿戴醫療設備製造商正面臨著研發上的挑戰，例如人們需要重量輕、外形小巧、靈活舒適的醫療設備，這些設備可以促進患者和醫療提供者之間實時、可靠的救生數據傳輸。
 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20709/tinymce/_______________________________________________________________1.png" alt="">

 為了幫助克服其中的一些障礙，在研發可穿戴醫療設備時，需要牢記主要的三個關鍵考慮因素：
 優化空間和組件微型化

要監測醫院外患者的數據，需要依賴於可穿戴醫療設備，相比最初引入市場、用於臨床環境的又大又重的可穿戴醫療設備，現在的設備更小巧且更舒適。更小巧的可穿戴醫療設備需要更小、更輕的組件，因此需要改進設計靈活性從而能與各種其他技術相結合，並在更緊湊的空間內提供更多的通信電路。因此，由於電路板的空間將會越來越有限，空間優化是一個尤其重要的設計考慮因素。
當今的超微型連接器在尺寸、外形和方向上可提供更多的選擇，即使是在模塊化和空間受限的情況下，可穿戴醫療設備設計者能夠解決空間、位置和連接器入口點等難題。採用了微型化組件的柔性電路也能在有限空間內增強功能。
 集成柔性電路
 為了滿足微小型可穿戴設備的需求，設計上儘量要求縮小尺寸並提供更多豐富的功能，設計人員要集成各種複雜的電子系統來增強產品的功能性。這就要求提高設備的靈活性，從而能夠在有限的空間中增加組件，簡化接口，並且促進患者和醫生之間實時的數據傳輸。某些情況下，柔性電路技術使醫療設備更加貼合患者的身體輪廓，進而提高舒適度，提高患者佩戴意願，實現更加完整、準確的監護、數據採集與傳輸效果。
 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20709/tinymce/_______________________________________________________________2.png" alt="">

與其他互連技術相比，柔性印刷電路 (FPC) 以及相關電纜和連接器，可以為醫療設備的設計人員提供顯著的優勢。例如，基於 FPC 的產品可以做到更小、更輕，靈活性也更高，這些對於可穿戴醫療設備來說都是關鍵的設計特點。此外，天線還可以直接印刷在 FPC 的基板上，以非侵入、連續且低成本的方式來發送生命體徵信號或生物統計學信息。
Molex莫仕提供用戶接口解決方案，在醫療、商業、工業及家電行業中，可將簡單易用的接口與具體應用產品良好的結合到一起。此處圖中所示的 PEDOT 透明電導傳感器在電容式用戶接口面板上實現了觸摸按鍵背光以及彎曲接觸面功能，特別適合在可穿戴醫療設備使用。
 提升功率與信號完整性

由於可穿戴醫療設備的主要目的是及時將準確的患者數據傳送至醫療提供方，因而非常重要的是設計要考慮功率以及極高的信號完整性。總之，可穿戴醫療設備需要在最小的封裝尺寸內達到最大的功率。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20709/tinymce/_______________________________________________________________3.png" alt="">
在論及醫療設備的供電時，設計人員往往會採用低外形的線對板和柔性對板方案，以便通過端子來高效的傳輸信號。比如說，電源對板的解決方案可以承載 3 至 15 安培的電流，這對增強設備功能至關重要。
 此外，隨著越來越多的數據要通過連接點來傳輸，60、80 和 100 電路變得越來越普遍，同時還必須在更小的通道中傳輸電流。如果極快的速度獲得最新的信息，那就需要配備了多個接地點的高性能板對板連接器和 FPC 連接器，這樣才可在連接器中確保最高水平的信號可靠性。
 總結

可穿戴醫療設備不斷發展、與醫療市場的當前趨勢保持一致，因而確保新設備的設計可以體現出這些考慮因素極其重要。在設計先進的互連醫療設備和可穿戴醫療設備時，還有一個重中之重就是要與極具專業水準的醫療設備製造商合作。從概念設計到完工，與經驗豐富的醫療組件製造商保持密切協作，尤其是與具備了端到端的能力、可以針對您的具體需求而提供定製設計的製造商合作，可以更近一步的確保設計一次性成功、降低開發成本，並且加快上市速度。				</div>
