意法半導體推出新升級的更快的STM32H7微控制器,提高智能互聯產品的性能和經濟性

日期 : 2020-10-12

新聞內容



  • 業界首款內核運算速度達到550 MHz的嵌入式閃存Arm Cortex-M7微控制器
  • 可擴展體系架構,先進網絡保護
  • 豐富的外設功能,直接可用的功能性安全保護機制





意法半導體(STMicroelectronics)推出運算速度破紀錄的嵌入閃存的STM32* 微控制器(MCU),讓注重成本的新產品也具有圖形用戶界面AI和先進網絡保護的高端功能。



新的STM32H7 MCU基於Arm® Cortex®-M7內核,主頻550 MHz,是深度嵌入式應用市場上內核速度最快的片上集成閃存的MCU。這些單核微控制器配備高達1 MB的閃存,為注重成本的應用產品帶來更高的性能和經濟性。



新產品可以運行存放在外部存儲器內的代碼,同時處理性能和安全保護功能不受任何影響。在可變存儲器控制器(FMC)和八線SPI存儲器接口等功能的輔助下,無論是運行片上存儲器還是外部存儲器的代碼,基準性能測試均能取得2778CoreMark®[1]和1177 DMIPS的成績,使設計人員能夠解決應用需要更大存儲容量的難題,例如,需要大容量幀緩存的高解析度全彩色圖形和視頻,創建用戶體驗更先進、臨場感更強的新產品。



TouchGFX圖形用戶界面開發框架STM32Cube擴展包(X-CUBE-TOUCHGFX)和TouchGFX Designer 編程工具進一步輔助全彩色圖形用戶界面的開發,這兩款工具均可免費使用。



利用STM32Cube生態系統和STM32Cube.AI (X-CUBE-AI),可以將神經網絡導入微控制器,利用並行攝像頭接口和計算機視覺技術,開發AI技術賦能的先進功能。通過將STM32H7連接到一個或多個傳感器,可以為基於STM32的產品帶來諸如狀態監測和其他機器學習技術等附加價值。



作為STM32Trust安全框架的組件,網絡保護功能增加了對即時解密(OTFDEC)和安全固件安裝(SFI)的支持。OTFDEC功能允許晶片執行外部存儲器內的加密代碼,而SFI安全功能讓OEM廠商可以在世界任何地方訂購標準產品,現場寫入加密代碼,這兩種解決方案可有效地保護閃存中的OEM智慧財產權。直接可用的安全功能包括支持安全啟動、對稱加密(通過硬體或軟體庫)和加密密鑰配置,也還提供非對稱加密(通過軟體庫)。密碼加密算法處理採用硬體隨機數發生器、AES-128、AES-192和AES-256加密算法硬體加速器,以及支持GCM和CCM[2]、Triple DES和哈希(MD5,SHA-1和SHA-2)的算法。



意法半導體部門副總裁、微控制器產品部總經理Ricardo de Sa Earp表示:“我們最新的STM32H7 MCU讓小巧的低功耗產品也具有出色的功能和性能,充分發揮STM32系列優異的經濟性和能效優勢。家電、小型醫療設備,以及工業傳感器和執行器,這些產品以前可能無法整合計算密集型功能,例如,AI、圖形界面和人機語音交互,現在有了適合的解決方案。”



新產品的幾個關鍵特性使其在工業應用中具有巨大的優勢,例如,片上集成的開關式電源(SMPS)克服了耗散功率限制,將工作溫度提高到125°C。此外,通過為所有存儲器提供錯誤校驗(ECC)功能,新產品具有故障恢復能力。

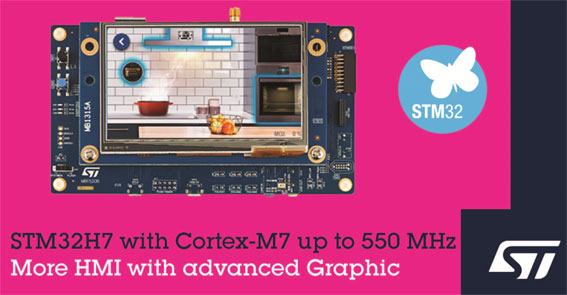

意法半導體更新了STM32開發生態系統,讓用戶能夠快速上手新產品。靈活的原型開發和功能演示可以藉助STM32H735G-DK探索套件,而NUCLEO-H723ZG Nucleo-144開發板為快速開發原型機和概念驗證模型提供一個經濟划算的選擇。最新的STM32H7 MCU也支持STM32Cube生態系統,該生態系統由工具、嵌入式軟體和中間件組成,包括圖形庫、通信協議棧和應用代碼示例,例如,電機控制、AI和高級安全保護功能。



用戶還可以使用Arm®Keil和IAR Systems公司發布的應用程序和安全功能軟體工具開發新微控制器的全部功能。



IAR Systems公司嵌入式安全解決方案部總經理 Haydn Povey表示: “ST最新的 STM32H7 MCU改變了遊戲規則,提升了經濟性、性能和安全性。安全功能包括增強型加密加速器、先進的外部存儲器保護和安全密鑰配置,都是實現法規要求(包括最新的EN303645標準)所需的關鍵功能。我們希望IAR Embedded Workbench和C-Trust安全框架將成為工程師的首選集成開發環境,在下一代設計中發揮出他們的全部潛能。”



新推出的STM32H7 產品是 STM32H723/733, STM32H725/735STM32H730 Value-Line MCUs, 提供多種不同的封裝選擇。



* STM32STMicroelectronics International NV(意法半導體國際有限公司)或其在歐盟和/或其他地方的關聯公司的註冊和/或未註冊商標。特別是STM32在美國專利商標局註冊。



技術詳情

每個新產品都基於破主頻紀錄的550 MHz的Arm Cortex-M7內核,採用單核系統架構,成本效益和先進性能兼備。下面這些功能特性讓設計師能夠在各種應用中最大化性能、能效和靈活性:

  • 32 KB 指令緩存和32 KB數據緩存
  • 緊耦合指令RAM(ITCRAM),可在時間關鍵的例程中重新映射地址,實現讀取內存數據零等待周期
  • ST的經過驗證的FMAC(濾波)和Cordic(三角)模塊加快數學運算速度
  • 支持加密算法
  • 先進的模擬外設,包括兩個低功耗的16位ADC和一個12位ADC
  • 支持主流工業連接標準的接口,包括三個FD-CAN埠、以太網和並行同步從設備接口(PSSI)
  • ST的Chrom-ART Accelerator™提供卓越的圖形性能

點擊https://blog.st.com/stm32h723-stm32h733-stm32h725-stm32h735-stm32h730閱讀相關博文。



[1] CoreMark: 由EEMBC®(嵌入式微處理器基準聯盟)認證實驗室測試分析後得出的性能比較分數。

[2] CCM: 使用分塊密碼的加密的計數器模式
