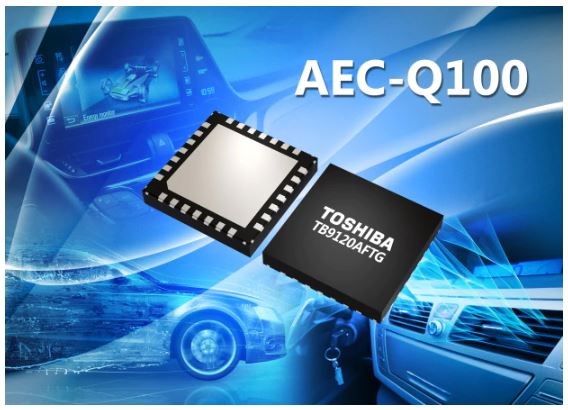

東芝電子元件及儲存裝置株式會社（東芝）推出車用定電流雙相步進馬達驅動IC“TB9120AFTG”。新款IC僅使用一個簡單的時鐘輸入(PWM clock)介面就能輸出正弦波電流，無需使用複雜MCU軟體控制。
新款TB9120AFTG比前一代更為優秀, 提供更加優異的抗雜訊性能。且其採用低導通電阻（上橋臂＋下橋臂＝0.8Ω（典型值））的DMOS FET，即可實現最大電流1.5A[1]。另一優點其為小型QFN型封裝（6mm×6mm），內有DMOS FET和產生微步正弦波（最高可支援1/32步）的控制器。
IC完全符合車用電子元件認證標準AEC-Q100。工作溫度範圍為－40至125℃， 適合一般車用所需要的步進馬達應用，例如調節抬頭顯示器的投影位置以及製冷劑回路的膨脹閥。
應用
- 抬頭顯示器投影位置鏡像調節。
- 汽車空調和電池管理系統用製冷劑回路膨脹閥。
產品特性
通用多用途規格，特別適用於車載應用
- 搭載低導通電阻（上橋臂＋下橋臂＝8Ω（典型值））的DMOS FET，可實現的最大電流1.5A。
- 內建錯誤檢測及警告信號輸出功能：過流檢測、過熱保護和負載開路檢測。
- 採用可焊錫VQFN封裝（6mm×6mm），容易生產製程焊接於板上。
- 工作溫度範圍：－40℃至125℃。
- AEC-Q100認證。
微步驅動，最高可支援1/32步
- 降低馬達雜訊，實現更平滑、更精準的控制。
- 僅使用一個簡單的時鐘輸入介面，無需功能複雜的MCU控制軟體。
- 定電流PWM控制：混合衰減模式有助於穩定電流波形。
失速檢測功能
- 檢測到失速後從SD引腳輸出失速檢測信號。
- 可使用微控制器接收檢測信號並回饋給系統。
產品主要規格
注：
[1] 實際驅動馬達電流取決於使用環境以及環境溫度和供電電壓等因素。
