本文介紹 i.MX RT1180 EtherCAT digital io DEMO 搭建，Master 使用 TwinCAT ，由於步驟較多，分為上下兩篇，欲查看上篇可點擊：i.MX RT1180 ECAT_digital_io DEMO 搭建（一）。本文為第二篇，主要介紹 TwinCAT 配置。

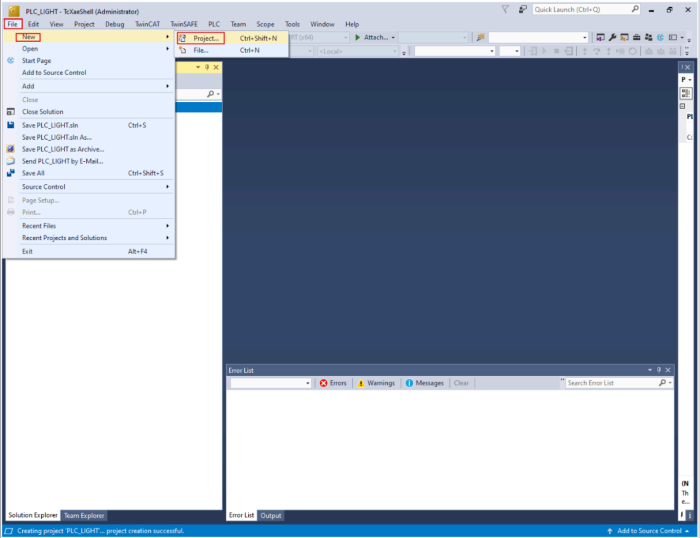

1. 打開 TwinCAT 軟體，新建工程

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

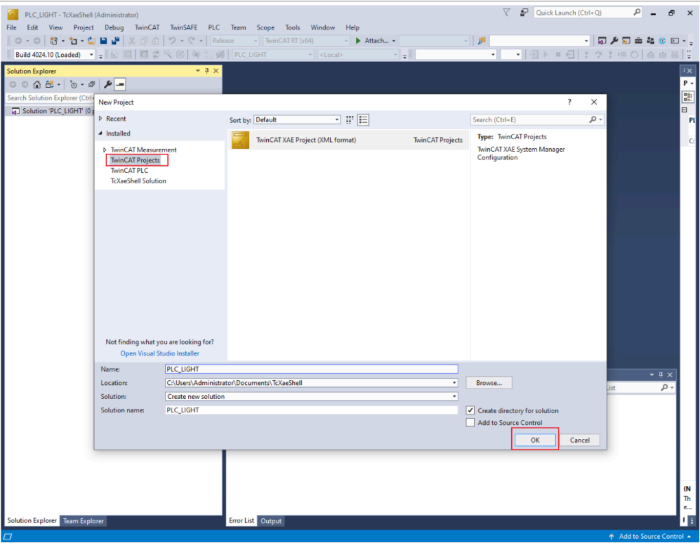

選擇 TwinCAT Project

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

2. 掃描從機設備

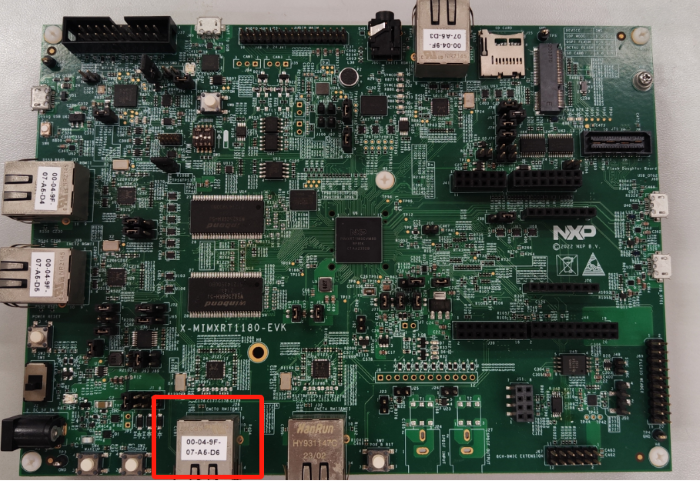

將板子上電，通過網線與電腦連接，EVK 網口使用 J28

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

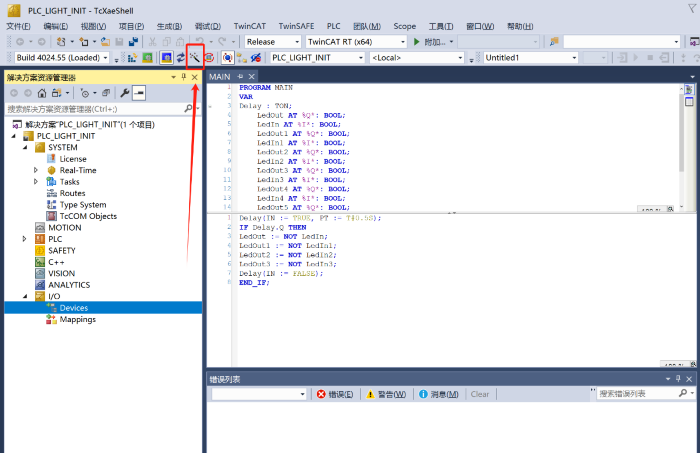

掃描設備

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

註：彈窗點擊確定即可

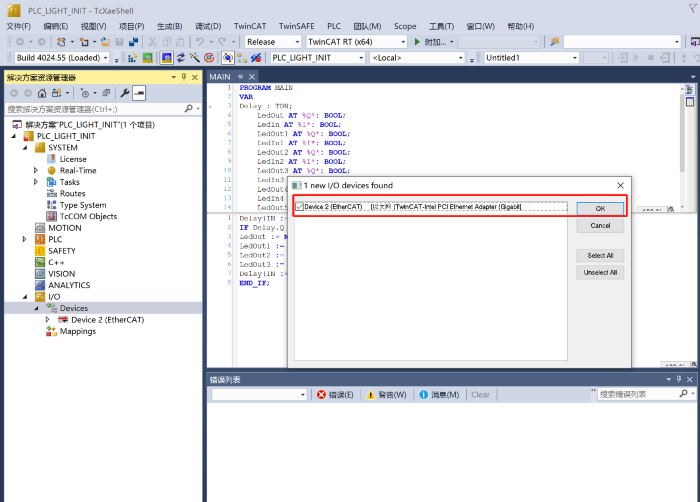

掃描到設備後點擊 OK

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

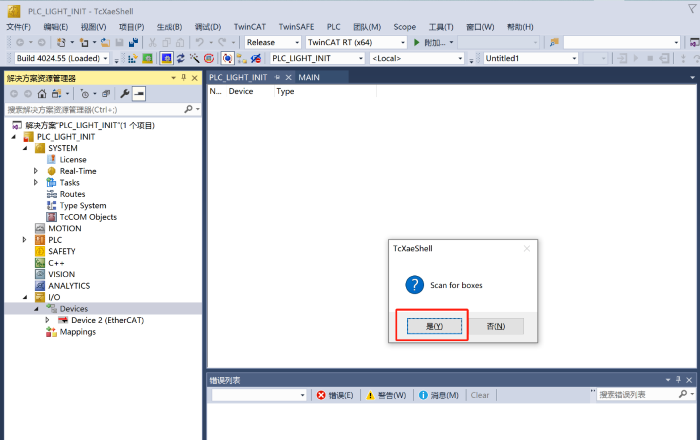

這裡點擊“是”

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

3. EEPROM Update

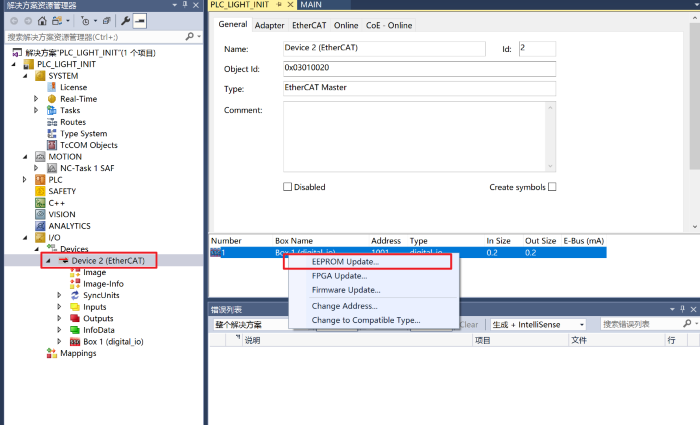

EVK EEPROM 默認是沒有從機數據的，所以需要通過主機更新，右鍵選擇更新

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

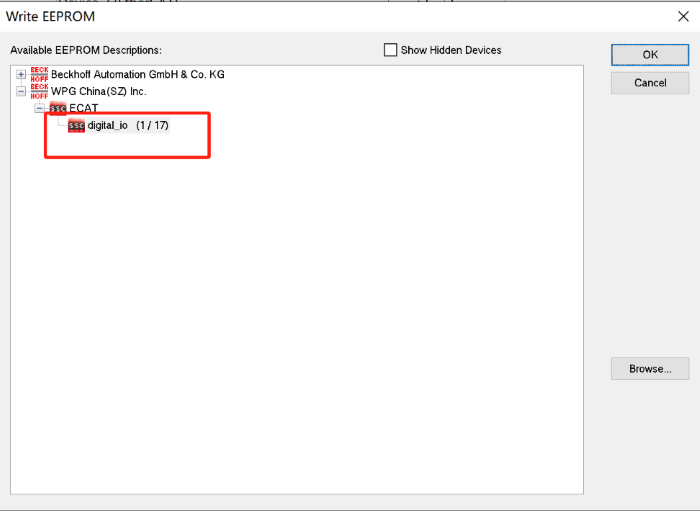

選擇 SSC Tools 生成的 .xml 文件

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

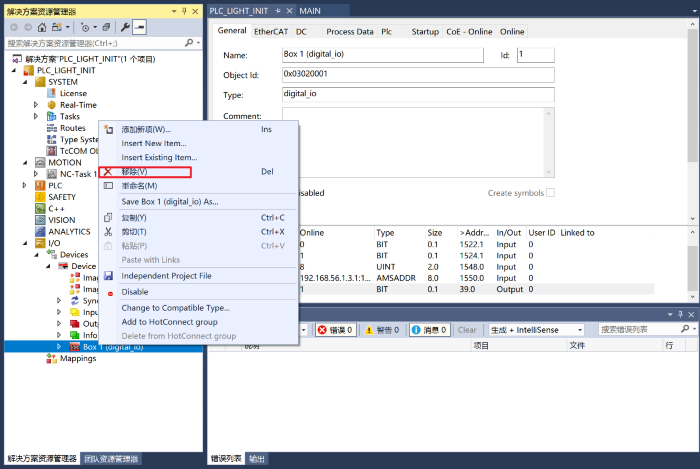

將 BOX1 刪除

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

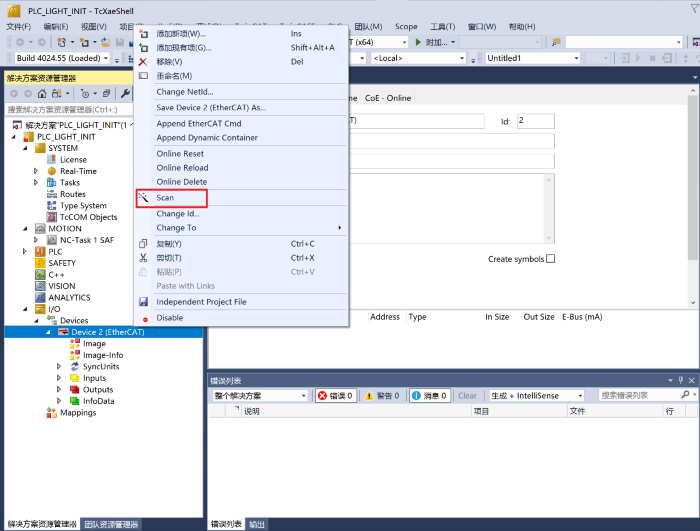

重新掃描，得到 digital_io 設備

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

4. PLC 配置

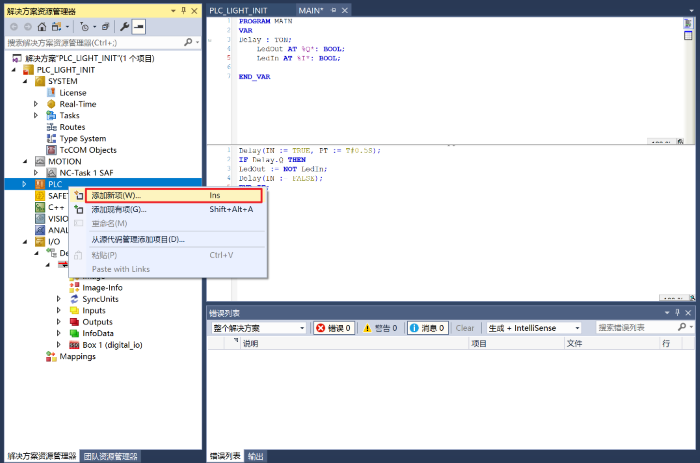

新建 PLC 工程

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

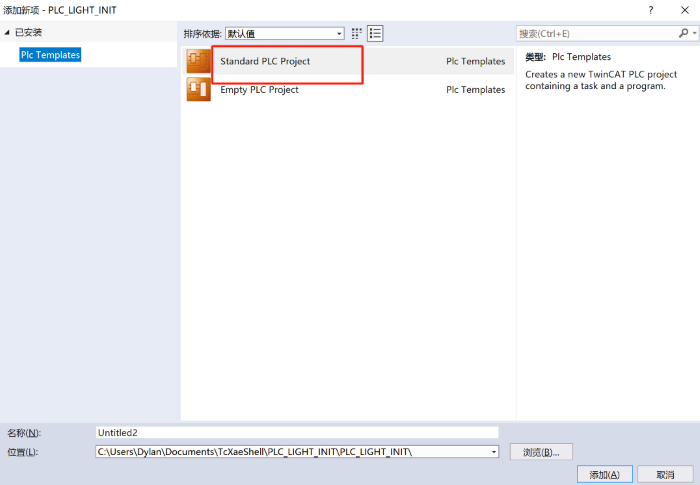

選擇標準工程

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

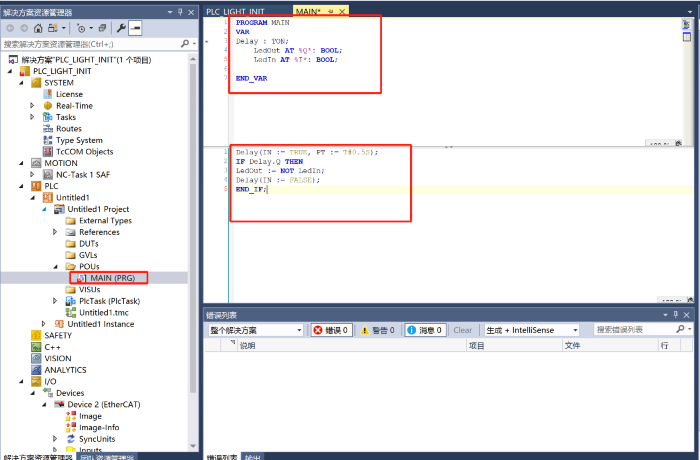

5. 編寫 PLC 代碼

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

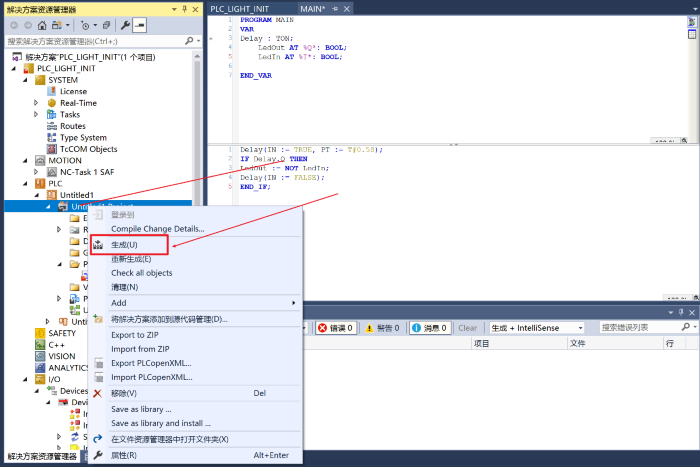

編譯

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

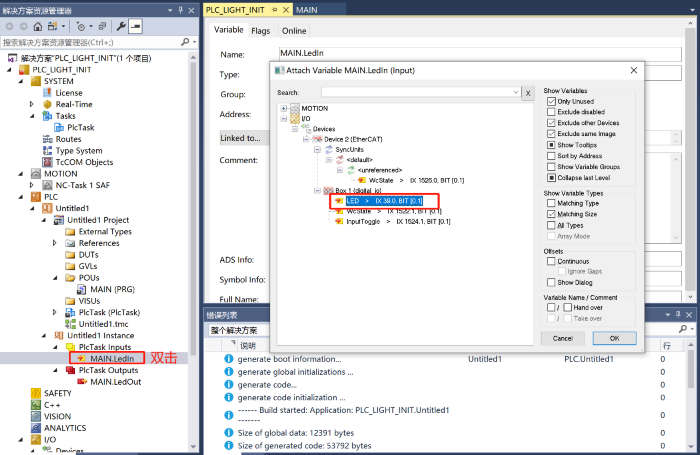

鏈接輸入變量

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

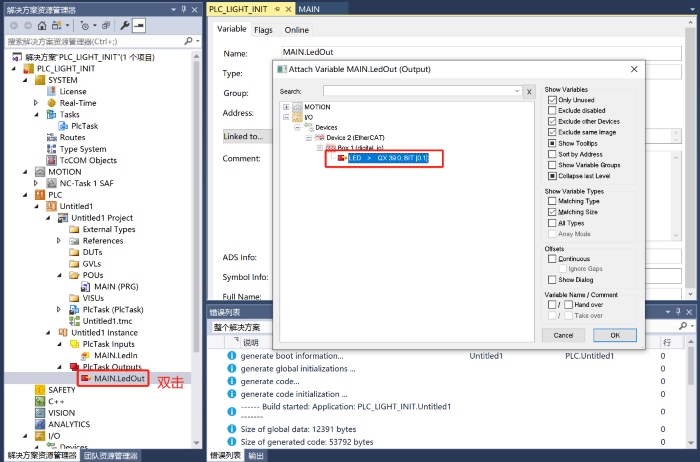

鏈接輸出變量

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

6. 運行 PLC 代碼

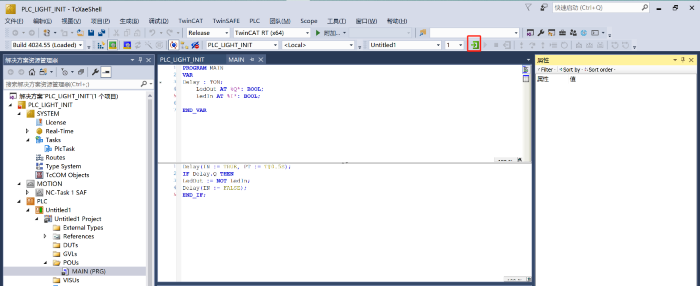

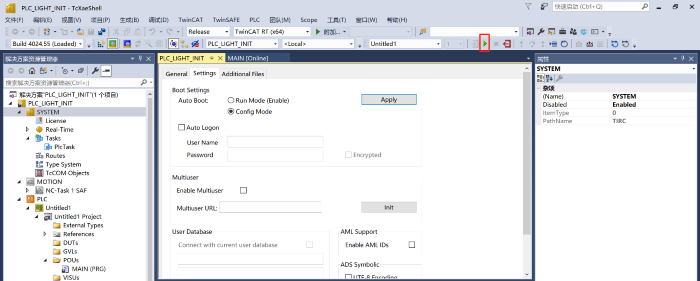

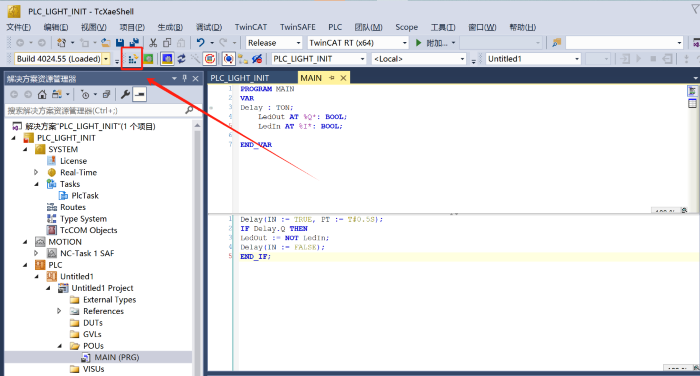

點擊 active configuration 快捷鍵

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

點 login

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

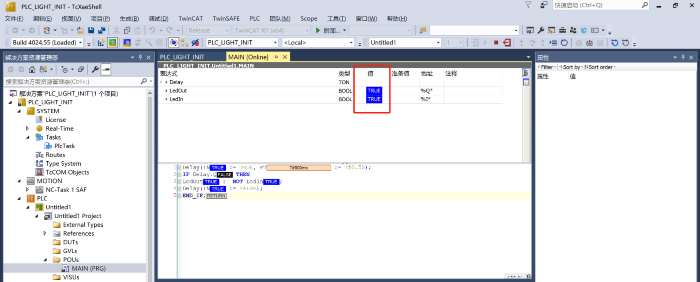

點擊運行

正常運行時可以看到板子上的 LED D6 在閃爍，TwinCAT 可以觀察對應的電平變化

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

參考資料：《ECAT_Digital_IO_Example_User_Guide》
