1.1隨著現代科技的發展，電氣及電子設備的數量及種類不斷增加，使電磁環境日益複雜。
在這種複雜的電磁環境中，如何減少相互間的電磁騷擾：
——使各種設備能正常運轉。
——減輕惡劣的電磁環境對人類及生態產生不良的影響。
電磁兼容學正是為解決這類問題而迅速發展起來的一門新興學科。在進行電磁兼容設計時，可根據防護措施在實現電磁兼容時的重要性，分層依次進行設計。
例如，第一層為有源器件的選擇和印製板設計。
第二層為接地設計。
第三層為屏蔽設計。
第四層為濾波設計。
並且進行綜合設計。這稱為“分層與綜合設計”。
2.1 有源器件的選型和電磁騷擾發射的抑制
在電子設備或系統的EMC設計中，關鍵是有源器件的正確選型和印製電路板(PCB)設計。
它是分層與綜合設計法的第一層。
*模擬器件的靈敏度以器件固有噪聲為基礎，即等於器件固有噪聲的信號強度或最小可識別的信號強度稱為靈敏度。模擬器件的帶內敏感度特性取決於靈敏度和帶寬。
*邏輯器件的帶內敏感度特性取決於噪聲容限或噪聲抗擾度；
噪聲容限即疊加在輸入信號上的噪聲最大允許值，
噪聲抗擾度可表示為：

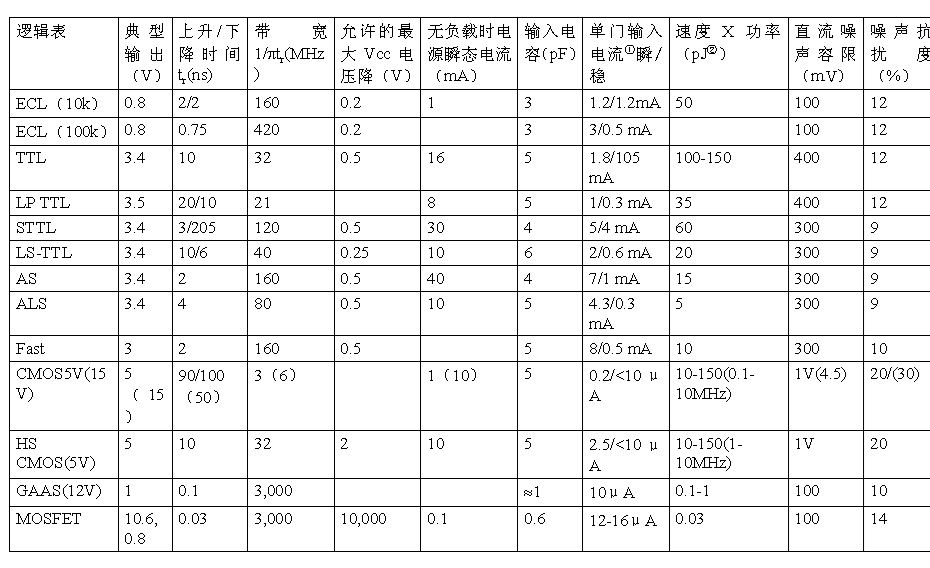

各種邏輯器件族單個門的典型特性
凡是有騷擾電流經過的地方都會產生電磁騷擾發射。
傳導騷擾隨頻率成比增加，輻射騷擾則隨頻率平方而增加。
邏輯器件是一種騷擾發射較強的最常見的寬帶騷擾源器件翻轉時間越短，對應邏輯脈衝所占頻譜越寬。
脈衝信號的頻譜
