星閃技術之SLB概述

什麼是SLB

SLB的全稱是SparkLink Basic。它是星閃技術接入層的支撐技術之一。星閃技術接入層的另一個支撐技術是SLE(即SparkLink Low Energy)。


SLB的系統架構

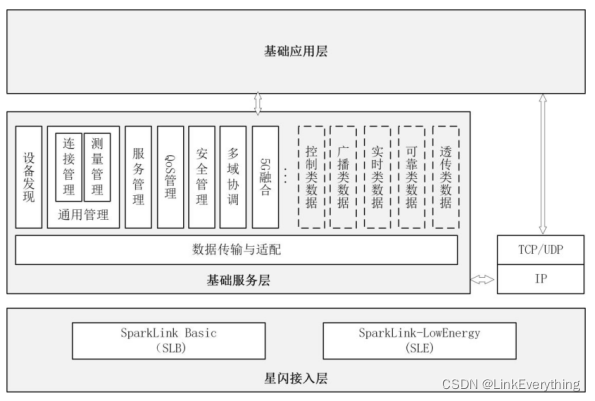

上圖是SLB的系統架構，其中星閃技術SLB是接入層技術，接入層包括物理層、媒體接入層、鏈路控制層。
1、G節點，即Grant節點，類似於移動通信網絡中的基站；
2、T節點，即Terminal節點，也就是終端節點；
3、協議棧共六層，分別是，應用層、網絡與傳輸層、鏈路控制層、媒體接入層、物理層；
4、鏈路控制層與媒體接入層組成數據鏈路層；
5、數據鏈路層與物理層組成接入層；

SLB數據鏈路層

數據鏈路層包括媒體接入層與鏈路控制層。其中媒體接入層(MAC)的功能與3GPP定義的MAC類似，主要包括如下功能：

1、復用與解復用；
2、對鏈路控制層PDU進行級聯；
3、隨機接入過程；
4、資源請求過程；
5、HARQ；
6、邏輯信道優先級
7、非連續接收；

鏈路控制層的功能類似於3GPP PDCP與RLC的結合，主要包括如下功能：

1、ARQ狀態報告；
2、SDU切分、重組、分段
3、重複檢測與重排序
4、鏈路管理
5、加解密
6、完整性保護

SLB物理層

SLB工作頻段定義

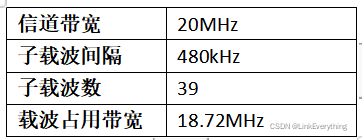

SLB信道帶寬

SLB支持單載波傳輸和多載波傳輸。單載波的帶寬定義為20MHz。可以支持最多16個載波的多載波傳輸。


 SLB發射功率定義

 SLB調製編碼方式

調製方式支持QPSK、16QAM、64QAM、256QAM、1024QAM。

編碼方式支持RS碼、極化碼。
