【TOSHIBA MCU】TMPM343 IRIS 光圈調整技術文件

關鍵字 :TOSHIBATMPM343IRIS光圈調整
1、 前言

東芝 TMPM343 MCU (以下簡稱 M343) 除了包含 Cortex M3 的核心，也包含了一個 MCD (Motor Control Driver) 做為直接驅動 STM 及 VCM 馬達的驅動器。
M343 還包含了一個 PSC (Programmable Servo Control)，關於 PSC 的部分，在後續的章節會再介紹。

本文主要介紹使用 TMPM343 (以下簡稱 M343) 進行 camera 鏡頭光圈的調整。

參考原始碼是東芝所提供的 “20150511 M343 Surveillance camera package data_r3.1.zip”  (請洽世平東芝產品線相關人員)

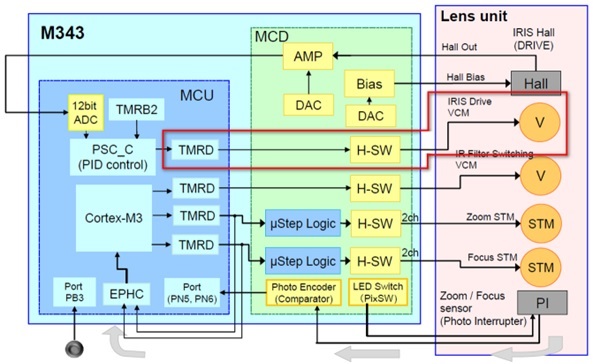

下圖為 M343 驅動 Zoom 及 Focus 的 STM (步進馬達) 與 IRIS (光圈) / IR-Filter Cutter 的 VCM (音圈馬達) 的方塊圖，紅色框線的部位為M343 控制 IRIS 的音圈馬達驅動單元。


專有名詞釋義：

STM ==> 完整名稱為 Stepping Motor ，作為自動對焦與影像縮放的鏡頭驅動，通過簡單的機械結構可獲得啟動、停止的良好反應性。
                  通過導螺桿與減速齒輪，抑制了自動對焦時的動作聲音，適合短片拍攝的鏡頭驅動。
VCM ==> 完整名稱為 Voice Coil Motor，是馬達的一種。因為原理和揚聲器類似，所以叫音圈馬達，具有高頻響、高精度的特點。
                  其主要原理是在一個永久磁場內，通過改變馬達內線圈的直流電流大小，來控制彈簧片的拉伸位置，從而帶動上下運動。
IRIS  ==> 鏡頭的光圈。


2、 IRIS VCM 介紹

M343 內建馬達控制裝置 MCD，除了可驅動鏡頭內的 Focus / Zoom STM 馬達，還可驅動 IRIS VCM 馬達。

鏡頭模組內的 IRIS 單元圖片如下：


以下是 M343 與 控制 IRIS 的參考線路圖：


[IRIS 的原理]
自動光圈根據進光亮度的變化 (由 Image Signal Processor 決定，並下達指令) 調節光圈孔洞的大小，以控制進光多寡。

控制 IRIS 光圈的機構是由兩片有水滴形孔洞的鍘刀形刀片，加上一個長條形的磁鐵條連結組合而成；藉由控制 VCM 音圈馬達產生感應磁場，
連接兩片刀片的磁鐵產生磁場吸力，使磁鐵轉動，進而帶動刀片。兩塊刀片平行錯開滑動，控制刀身的兩個水滴型孔洞交錯形成光圈開啟與閉合的效果，
以達到調整進光量的目的。

此外，IRIS 還搭配霍爾感測器檢測磁鐵轉動(兩片刀片滑動)的變化情形，由 MCU 內部的 DAC 提供霍爾感測器所需的穩定偏壓，霍爾信號經 MCU 內部的 OP 放大，
反饋給 MCU 內部的 ADC 採樣，量測信號的大小，最後通過PID算法對光圈直流馬達進行更精準的控制。


3、 IRIS VCM 引腳配置與線路設計

3_1. SDK 中 IRIS 的相關硬體配置與軟體的設置

以下是EVB 的 IRIS 相關引腳的配置


控制 IRIS VCM 的 TMRD 引腳 PL2 (連接到 MCD 的內部引腳) 的設置如下


程式碼的設定如下：

void App_TMRD_VCM_Configuration(void)    // for VCM TMRD clock
{
    /* TDB0OUT0, TDB0OUT1, TDB1OUT0, TDB1OUT1 port setting */
    GPIO_SetOutput(GPIO_PL, GPIO_BIT_0 | GPIO_BIT_1 | GPIO_BIT_2| GPIO_BIT_3);
    GPIO_EnableFuncReg(GPIO_PL, GPIO_FUNC_REG_1, GPIO_BIT_0 | GPIO_BIT_1 | GPIO_BIT_2|
                       GPIO_BIT_3);
}​

VCM 的正負端輸出 GO1 / GO2 是專用的 H 型橋式輸出的引腳，所以不需額外設置 GPIO


放大霍爾信號的 OP Amp 引腳 OP2PIN / OP2NIN 為專用的 OP Amp 信號輸入專用引腳，也不需設置 GPIO


此外，還需設置用於採樣檢測 霍爾信號的 ADC 通道，請參考以下程式碼：
void App_ADC_Init(void)
{
    /* select ADC input channel */
    ADC_SetInputChannel(ADC_UNITA, ADC_AN_03); // for Hall device
}​

3_2. IRIS 周邊相關線路

IRIS 周邊線路，除了 MCU 內部的 OP Amp，需加上做為 OP Amp 放大倍率的電阻以放大霍爾信號，與電容及電阻形成的低通濾波器以隔離來自霍爾信號端的低頻雜訊

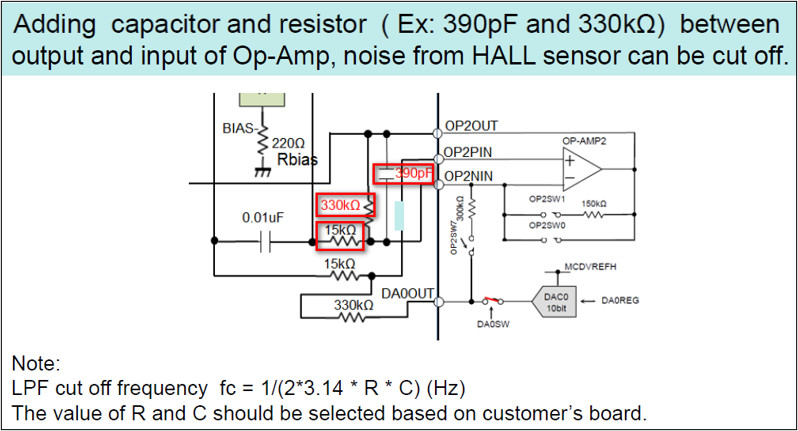

增益及濾波的參考線路如下：


當 R = 330K ohm，C = 390pF 時，
fc = 1 / (2 * Pi * R * C) = 1 / (2 * 3.14 * 330K * 390p) = 1.237 Hz, 低通濾波器設定的截止頻率 = 1.237 Hz

由於霍爾感測器所感測生成的信號很小，所以需要先行放大；
原廠建議 OP Amp 的增益值 = 330K ohm / 15K ohm = 22，即霍爾信號經過OP Amp 線路後信號會放大 22 倍。


4、 光圈霍爾感測信號的校正

4_1. 霍爾感測器電壓信號的校正

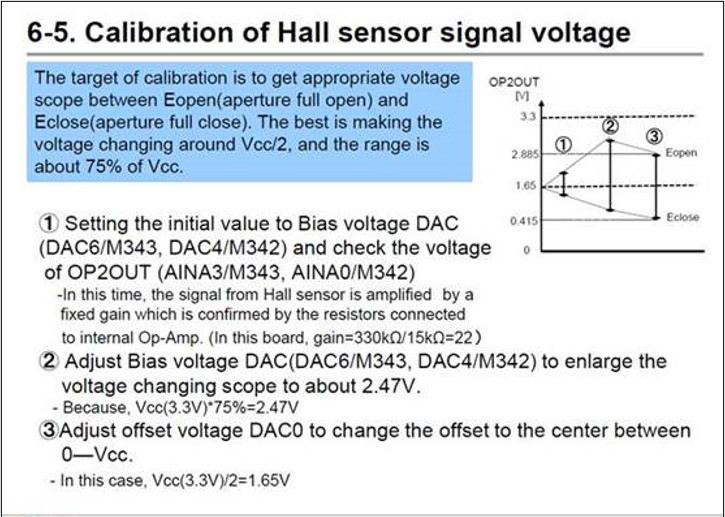

原廠提供以下的方式進行霍爾信號的校正

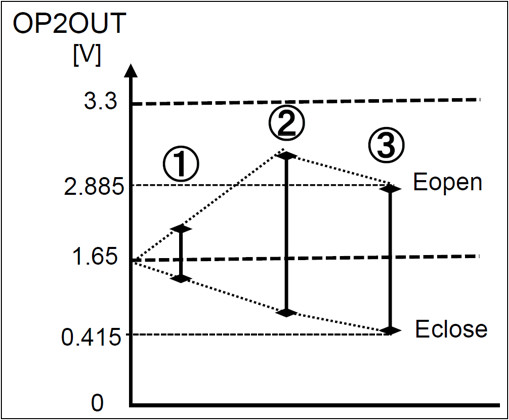

上述的內容提到，校準的目標是在 Eopen(aperture full open) 和 Eclose(aperture full close) 之間獲得合適的電壓範圍。


(1) 設置偏置電壓 DAC （DAC6/M343、DAC4/M342） 的初始值，並檢查 OP Amp 的輸出電壓 OP2OUT (AINA3/M343, AINA0/M342)；
     此時，霍爾傳感器的信號被 OP Amp 的線路放大，由周邊的增益電阻獲得固定增益後輸入到內部運算放大器。 （建議的增益=330kΩ/15kΩ=22）

(2) 調整偏置電壓DAC(DAC6/M343, DAC4/M342)，將電壓變化範圍擴大到2.47V左右。(因為，Vcc(3.3V)*75%=2.47V)

(3) 調整偏移電壓 DAC0 以將偏移更改為 0—Vcc 之間的中心。
     (原廠使用的測試，Vcc(3.3V)/2=1.65V)最好是讓電壓落在Vcc/2左右變化，範圍約Vcc的75%左右。

4_2. 光圈的曝光

透過調整 IRIS (光圈) 的大小，可以控制光線進入鏡頭的進光量；
不過，有時遇到反差過大的場景，可能會發現影像是灰灰濛濛的，那是由於 ISP 的測光偏差所造成的，
這時就能透過增加或減少曝光值（ EV值 ），就可以還原真實拍攝場景！

現在的產品鏡頭影像大都會透過自己的內部程式，對環境光線進行計算，調整光圈的曝光值 (Expose Value)，也就是對曝光值進行補償。

4_3. 霍爾信號的 Gain 與 Offset

由於霍爾的 OP Amp 的信號變化，是線性的關係，因此使用二元一次線性方程式來處理 EV 值的補償。
二元一次方程式最重要的兩參數，就是 gain 與 offset 值；因此 IRIS 的校正，就是透過二元一次方程式的線性關係，取得正確的 gain 值與 offset 值。

下面的程式碼“App_IRIS_tune_HallGain()”function，目的是取得真正的 iris_gain 值

int32_t App_IRIS_tune_HallGain(void)
{
    int i, sum;

    App_MCD_SetHallBias(hall_bias);                     // temporary initial gain

    App_VCM_Control_TmrdDuty(eMCD_VCM_CH_G, 0x0a);    // 將 TMRD 的 duty 設成 100%

    App_TMRB_waitms(400);
    sum = 0;
    for(i = 0; i < times; i++) {
        sum += App_ADC_GetValue_IrisHall();
        App_TMRB_waitms(100);
    }
    iris_open = sum / times ;

    App_VCM_Control_TmrdDuty(eMCD_VCM_CH_G, 0x00);    // 將 TMRD 的 duty 設成 0%

    App_TMRB_waitms(400);
    sum = 0;
    for(i = 0; i < times; i++) {
        sum += App_ADC_GetValue_IrisHall();
        App_TMRB_waitms(100);
    }
    iris_close = sum / times;
    return( iris_close - iris_open );
}

在 App_IRIS_tune_HallGain() 程式中

(1) 首先先設置一個暫定的 offset 值，
hall_bias = 0x20;

(2) 接著將 IRIS VCM TMRD 的 duty 設成 100%  使 VCM 產生的磁力將光圈完全打開。

App_VCM_Control_TmrdDuty(eMCD_VCM_CH_G, 0x0a);	// ==> 0x0a = 100% duty

(3) 把 IRIS ADC 的值連續取 10 次並且加總，進行算術平均數的運算，得到 iris_open，以避免偶發的異常值的發生。

(4) 接著將 IRIS VCM TMRD 的 duty 設成 0%  停止 VCM 轉動，將光圈完全關閉。
App_VCM_Control_TmrdDuty(eMCD_VCM_CH_G, 0x00);	// ==> 0x0 = 0% duty

(5) 再次將 IRIS ADC 的值連續取 10 次並且加總，進行算術平均數的運算，得到 iris_close。

(6) 最後回傳 ( iris_close - iris_open ) 的差值。此差值為 IRIS 光圈全開與全關的霍爾信號的變化量，即為 iris_gain。

IRIS 的霍爾信號的校正程式“App_IRIS_Calibrate()”如下：

uint8_t hall_bias = 0x20;
int32_t iris_amp = 3000;
int32_t iris_gain;
void App_IRIS_Calibrate(void)
{
    hall_bias = 0x20;
    iris_gain = App_IRIS_tune_HallGain();

    if(iris_gain > 0){		// spec sheet show the minimum
	hall_bias = target_gain * hall_bias / (iris_gain);
	App_MCD_SetHallBias(hall_bias);	   // temporary initial gain
    }

    App_IRIS_SetEV();
    iris_target = ev_00;        // IRIS Open

#ifdef IRIS_PSC_CONTROL
    App_PSC_TargetFromMCU(iris_target);
#endif
}

hall_bias 是霍爾信號的偏壓值，即 offset，開始校正前此值暫時設定為 0x20；
iris_gain 取自 App_IRIS_tune_HallGain()  (此時 hall_bias 為暫定值 0x20)
由以下的算式取得正確的 hall_bias 值
hall_bias = target_gain * hall_bias / (iris_gain);​


 5、 PSC 與 光圈馬達驅動的 PID 控制

TMPM343 內部除了 ARM Cortex M3 core 之外，本文前言還提到包含了一個 PSC (Programmable Servo Controller)；
這個 PSC 的控制器，目的是使用 PID 的演算法去增進 IRIS VCM 馬達細部的控制，達到更好的效果。

以下是 SDK 中關於 PSC 的設置：

#ifdef IRIS_PSC_CONTROL
    App_PSC_Configuration();        //test port PB4-PB7
#endif

void App_PSC_Configuration(void)
{
#if 1   // for monitoring
    // PSCxPT1(psc_A), PSCxPT2(psc_B), PSCxPT3(psc_C), PSCxPT4(psc_D)   PB4-PB7
    TSB_PB->CR |= 0xF0;
    TSB_PB->FR4 |= 0x10;
    TSB_PB->FR5 |= 0x20;
    TSB_PB->FR6 |= 0x40;
    TSB_PB->FR7 |= 0x80;
    TSB_PSCA->PTCR |= 0x02;
    TSB_PSCB->PTCR |= 0x04;
    TSB_PSCC->PTCR |= 0x08;
    TSB_PSCD->PTCR |= 0x10;
#endif

    App_PSC_C_Configuration();
}


PSC 的控制程式碼，東芝原廠分別以“psc_c_code_include.s”、“psc_c_data_include.s”組合語言的原始碼去引入“res_c_code.bin”、“res_c_data.bin”檔；

初始化時，只需在程式進行初始化的地方呼叫即可：
#ifdef IRIS_PSC_CONTROL
    App_PSC_Init();
#endif

App_PSC_Init() 除了對 PSC 的相關暫存器做初始化之外，還會去執行上述的“.bin”檔的內容。
#define    IRIS_PSC_CONTROL	// IRIS is controlled by PSC.

void App_PSC_Init(void)
{
    App_PSC_C_Init();
}

void App_PSC_C_Init(void)
{

	*ptrPSC_PID_AOX_FROM_MCU = 0x00000000;			// PID AOX
	*ptrPSC_PID_KD_FROM_MCU = 0x00010000;			// PID KD
	*ptrPSC_PID_KP_FROM_MCU = 0x00008000;			// PID KP
	*ptrPSC_PID_KI_FROM_MCU = 0x00000010;			// PID KI
	*ptrPSC_PID_L0_FROM_MCU = 4000;				// PID TMRD L0_o(Upper limit)
	*ptrPSC_PID_L1_FROM_MCU = 0;					// PID TMRD L1_o(Lower limit)
	*ptrPSC_PID_ADnREGy_FROM_MCU = minmax4_psc;		// minmax4
	*ptrPSC_PID_TDnxRGy_FROM_MCU = TD1BRG2_ADD;		// TMRD TD1BRG2
	*ptrPSC_PID_TDnBCR_FROM_MCU = TDBBCR_ADD;		// TMRD TD1BCR
	*ptrPSC_PID_TDnBCR_DATA_FROM_MCU = 0x00000007;	// TMRD TDxBCR WRITE DATA
	*ptrPSC_PID_R0_FROM_MCU = 0x40314100;			// PID TARGET ADDRESS
	*ptrPSC_PID_A0_FROM_MCU = 0x40314560;			// PID CURRENT ADDRESS

    PSC_SetRepetProcVectPointer(TSB_PSCC, PSC_C_STARTADDR);

    // ======== TMRB0 repeat
    /* Set REN<b0:TMRBx> to enable Repeat processing */
    // PSC_SetRepeatFUNC(TSB_PSCC, ENABLE);
    PSC_SetTriggerEventFUNC(TSB_PSCC, PSC_TRIGGER_EVENT_0, ENABLE);
}

所以實際的運算與控制處理，都在上述原廠所包覆的 bin 檔與組合語言的程式碼中；使用者只要定義 “#define    IRIS_PSC_CONTROL” 即可，
之後的運作，系統會自動處理 IRIS VCM 馬達霍爾檢測信號的取得並且進行 PID 動態控制。

IRIS 的 PID 動態控制碼，是寫在“psc_C_PID_IRIS_sample.asm”中，
程式會先取得 ADC 採樣後的資料並初步處理，再經 PID 運算產生結果，再轉成輸出 IRIS 的輸出調整值，然後直接應用在 IRIS 的控制中。

以下是節錄“psc_C_PID_IRIS_sample.asm”的部分程式碼，詳情可參考原代碼。

;*************    ADC input ****************
    MVI     AP0, 0xFFF  ;//M343
    MOV     L0, AP0     ;//M343
    MVI	    AP0, ADAREG0_MIR	; Set AD addres pointer
    LD	    R0, (AP0+)			; Load ADAREG0
    :
;*************    Differential    ****************
    LD      A0, (AP2+)          ; K1 -> A0
    LD      M1, (AP2+)          ; K1_M1 -> M1
    MLSH    A0                  ; A0*M0 & shiftM1 = ERR* K1
    LD      R0, (AP1)           ; b1*W(N-1) -> R0
    :
    :
;************* Proportion ****************
    LD      M0, (AP2+)          ; Kp -> M0
    LD      M1, (AP2+)          ; Kp_M1 -> M1
    MOV     A0, L0              ; L0 -> A0=ERR
    MLSH    A0                  ; A0*M0 & shiftM1 = Kp*ERR & shiftM1 -> A0
    :
;************* Integral ****************
    LD      R0, (AP1)           ; I(N-1) -> R0
    MOV     A0, L0              ; L0 -> A0=ERR
    ADD     A0                  ; A0+R0=ERR + I(N-1)
    LD      L0, (AP2+)          ; L0_i(Upper limitValue:UL1) -> L0
    LD      L1, (AP2+)          ; L1_i(Lower limitValue:LL1) -> L1
    CLAMP   A0                  ; A0= I(N)
    ST      A0, (AP1)           ; ERR+ I(N-1) -> I(N-1)
    :
;*************    Output Data gen.    ****************
    MOV     R0, R1              ; Kp*ERR + Kd*IIR1 = R1 -> R0
    ADD     A0                  ; Ki*I(N) + Kp*ERR + Kd*IIR1 -> A0

    LD      M1, (AP2+)          ; N3_shift_bit -> M1
    MVI     AP0, 1
    MOV     M0, AP0
:
;*************    output adjust value    ****************
    MVI     AP0, PIDA0X         ; Write PIDA0X
    ST      A0, (AP0)           ; -
    SLL     A0, 4               ; 4bit Shift for 1bit modulation(off)
    MOV     R0, A0

    MVI     AP2, DUTY_PRIV      ;
    ST      R0, (AP2)

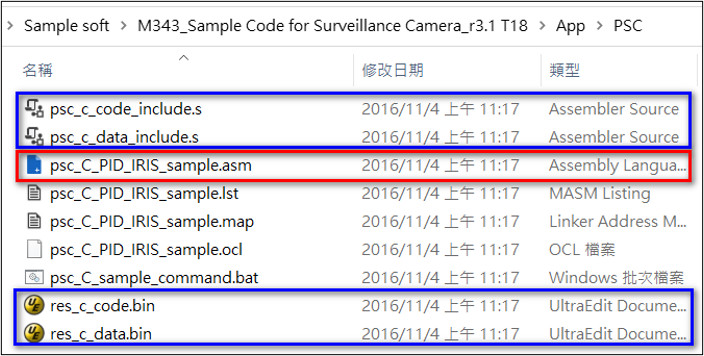

PSC 與 PID 演算法處理這兩個部分，位於以下的資料夾中。


關於 PID 的參數設定，原廠建議客戶使用預設參數即可滿足大多數的情況，不用重新設定。

參考資料：
1. 東芝文件： All-Appli note for Tamron Fujinon Ricom_20150106.pdf
2. 東芝參考源代碼：20150511 M343 Surveillance camera package data_r3.1.zip
