基於ST STEVAL-USBPD45P的45W USB Type-C電源適配器和充電器方案

隨著USB Type-C的普及,意法半導體(ST)推出45W含Type-C的電源適配器。USB Type-C具有更加纖薄的設計、更快的的傳送速率以及更強悍的電力傳輸,現在USB Type-C作為電源傳輸被更多的廠家所青睞。該方案基於功率級(STEVAL-USBPD45P)架構,實現具有同步整流功能的反激式轉換器,以及用於控制USB Type-C的數位控制級(STEVAL-USBPD45I)連接器和管理USB Power Delivery堆疊和自我調整同步整流演算法。可應用於手機,ipad,PC上。

場景應用圖

sceneryUrl

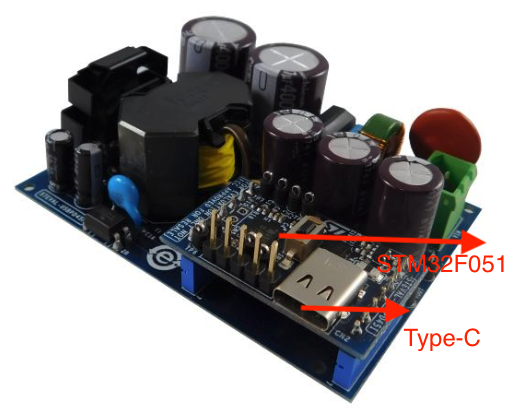

展示版照片

frontUrl

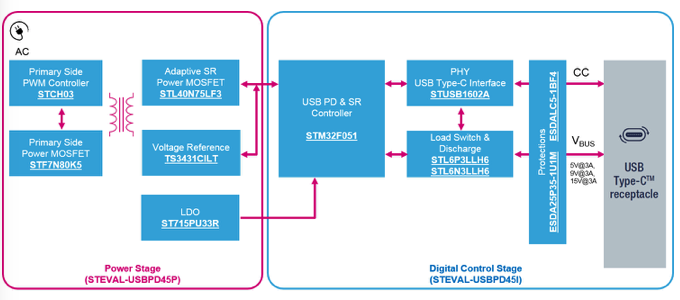

方案方塊圖

funcUrl

核心技術優勢

1、 它具有USB Type-C連接器,可作為USB電源傳輸提供商,具有單一源埠 2、 該解決方案可接受寬輸入電壓範圍,並根據USB供電規範的源功率規則提供5 V,9 V和15 V輸出電壓曲線 3、 STEVAL-USBPD45C是首款符合最新USB Power Delivery 3.0規範的評估板。最新的PWM控制器STCH03和STM32F051 MCU的組合可以滿足最嚴格的節能法規,轉換效率和待機功耗,並通過MCU採用專用的低功耗控制策略進一步改進。 STM32F051 MCU的使用為設計人員提供了遵循Power Delivery標準演進並實現其他定制應用層的靈活性 4、 微控制器管理以下任務: (1)充當USB Power Delivery控制器,與STUSB1602A USB Type-C控制器配合運行ST X-CUBE-USB-PD中介軟體堆疊 (2)運行自我調整同步整流演算法 (3)實現USB-PD設備策略管理器 5、 X-CUBE-USB-PD中介軟體堆疊使STM32F051能夠充當USB供電控制器,協商供應商和消費者之間的電力合同,並允許該解決方案正確地提供所需的電來源資料物件,5 V,9 V和15 V輸出電壓曲線 6、 完整的應用程式FW,管理ST USB PD中介軟體堆疊和同步整流演算法,可作為STSW-USBPD45CFW二進位檔案使用 7、 在次級側,MCU控制並直接驅動功率MOSFET STL40N75LF3進行同步整流,從而通過極低的外部元件數提高整體效率。為了進一步提高整體效率,自我調整同步整流演算法自動優化功率MOSFET啟動,以應對參數容差和負載變化

方案規格

1、STM32F051與經過認證的STUSB1602A USB C型埠控制器配合使用,支援VBUS電源路徑,並在VBUS和CC線路上集成高壓保護 2、STF7N80K5 MDmesh™K5主MOSFET確保了抗電壓應力的穩健性,具有出色的靜態和動態開關特性 3、ESDA25P35-1U1M高功率瞬態電壓抑制器(TVS)可保護適配器免受USB Type-C連接器的破壞性靜電放電(ESD)影響。該保護還提供抗電氣過應力(EOS)的抗浪湧能力,以防止損壞內部電路

技術文檔

類型標題檔案
軟件Power test report
軟件Reference Design
