STM32 Nucleo开发板快速搭建产品原型 实现新产品概念

關鍵字 :STM32Nucleo
产品开发板/评估板的演进

最近几年产品的开发板和评估板发生了很大的变化。大致经历了两个阶段:1)全功能评估板 2)Arduino电子爱好者板+扩展子板。早期芯片供应商为推广产品,方便客户评估和验证产品,设计了基于产品的功能评估板。产品的各个功能都在板子上实现了硬件可访问或可用。客户也可以更直接更快地评估厂家产品的特性,可以更快地转移到产品上。厂家的参考代码资源也给用户提供了很大的开发途径,少花了很多时间,这种方式大大加快了产品的评估和设计。

然而,随着市场的发展新产品不断地推出,产品本身特性的增多,给厂家的开发板/评估版设计带来了挑战,一方面全功能评估板成本高,另一方面板子的全功能不是客户所需要的,或仅仅需要部分功能评估。高昂的板子成本也限制了潜在客户购买的动力。2005年,Arduino开源电子原型平台的出现,给电子爱好者带来了福音。 不仅大大降低了开发者的学习难度,而且可以创造更多的灵感,有新意的产品不断出现。Arduino的开发模式也改变了产品的开发形态,基于现有的一些模块或扩展板快速搭建产品原型,加快了产品的研发和设计周期。众多爱好者或参与者的加入,为Arduino生态带来了前所未有的发展,其产品生态不断完善,相关软件或组件也非常丰富。

  大大购相关商品     NUCLEO-F072RB  >>查询存货及售价

STM32 Nucleo

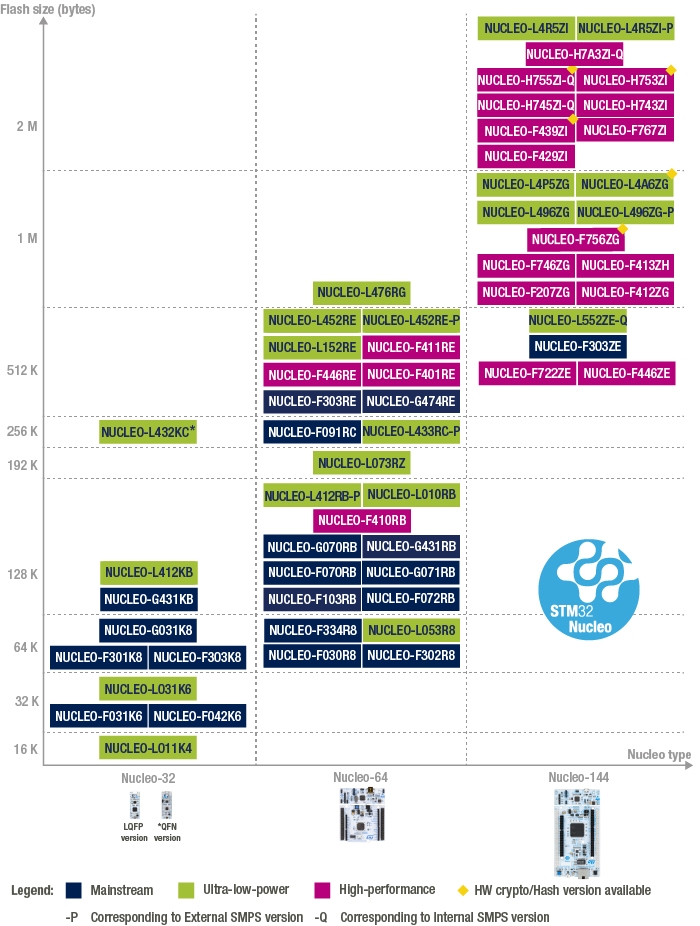

基于Arduino的成功,ST公司也开发出了一些列的Nucleo开发板,其接口与Arduino兼容,可以兼容目前市场上的扩展模块,也可以重复利用现有的软件或组件,不再需要重复造轮子。 STM32 Nucleo开发板从STM32产品各系列挑选几个有代表性的MCU产品进行设计,基本涵盖该系列产品的主要特性。




ST产品线比较丰富,结合其他产品,比如MEMS 传感器等,做成相应的扩展模块系列,为用户提供了更为灵活的产品评估组合,大大加速了用户对ST产品组合的评估和应用。

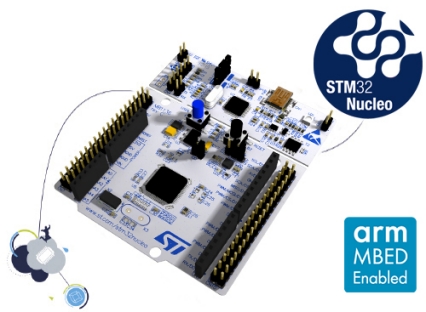

NUCLEO-F072RB

NUCLEO-F072RB是基于STM32F072RB MCU一款开发板,支持Arduino和ST morpho连接。STM32 Nucleo-64板通过从STM32微控制器提供的各种性能和功耗特性组合中进行选择,为用户提供了一种经济实惠且灵活的方式来尝试新概念并构建原型。对于兼容的板,外部SMPS可显着降低运行模式下的功耗。

借助Arduino Uno V3连接性支持和ST morpho接头,可以轻松扩展STM32Nucleo开放式开发平台的功能,并提供多种专用屏蔽。STM32 Nucleo-64板集成了ST-LINK调试器/编程器,因此不需要任何单独的探针。STM32 Nucleo-64开发板随附STM32全面的免费软件库和STM32Cube MCU软件包提供的示例。


  • 共同特征
    • LQFP64封装的STM32微控制器
    • 1个用户LED与Arduino™共享
    • 1个用户和1个重置按钮
    • 32.768 kHz晶体振荡器
    • 板连接器:Arduino™Uno V3扩展连接器ST morpho扩展引脚接头连接器,可完全访问所有STM32 I / O
    • 灵活的电源选项:ST-LINK,USB V BUS或外部电源
    • 具有USB重新枚举功能的板载ST-LINK调试器/编程器:大容量存储,虚拟COM端口和调试端口
    • STM32Cube MCU软件包提供了全面的免费软件库和示例
    • 多种可供选择的集成开发环境,包括IAR™,凯尔(集成开发环境)的支持®和基于GCC的IDE

  •  特定于电路板的功能
    • 外部SMPS生成V 逻辑电源
    • 24 MHz HSE
    • 板连接器:外部SMPS实验专用连接器适用于ST-LINK的Micro-AB或Mini-AB USB连接器MIPI ®调试连接器
    • Arm® Mbed™兼容
