Diodes 公司（Nasdaq：DIOD）推出 3.3V 四通道混合式 ReDriver™訊號調節器，內建顯示資料通道（DDC）監聽器，設計用於提升 HDMI 應用的訊號完整性並簡化系統設計。PI3HDX12311 適用於高頻寬應用，支援高達 12Gbps 的 HDMI 2.1 固定速率連結（FRL），以及最高 6Gbps 的最小化傳輸差分訊號（TMDS）。支援 DisplayPort™ 雙模式（DP++）V1.1 電平轉換。
這款產品可當作訊號源（如 CPU 或 GPU）與接收端（如顯示器）之間的中介，補償傳輸線路上的訊號衰減。適用於筆記型電腦與桌上型電腦、擴充基座、周邊設備、遊戲主機、數位電視（DTV）與商用顯示器面板，以及 HDMI 主動式傳輸線等應用。
產品為混合式元件，可在限制模式或線性模式下運作。針對 HDMI 1.4 應用，元件可做為限制式 ReDriver 訊號調節器，透過擺幅設定功能，預設差分輸出擺幅，確保接頭端電位符合 HDMI 標準。而針對 HDMI 2.0 與 2.1 應用，元件則作為線性 ReDriver 訊號調節器，輸出擺幅與接收訊號成正比，從而有效消除走線導致的訊號失真。該線性模式對連結訓練訊號具有透明性，而 PI3HDX12311 可支援 8K DTV 影像解析度和最高 48Gbps（每通道 12Gbps）資料速率。
元件支援輸入與輸出訊號的交流（AC）或直流（DC）耦合，或ACDC混合耦合；在 DC 耦合模式下，具備短路偵測功能。產品採用針腳設定，用於控制操作模式、均衡、平坦增益、輸出擺幅與輸出 -1dB 線性擺幅。產品還具備 TX 設定自動選擇、IOFF 支援與遠端接收器偵測等功能。
為了降低功耗，PI3HDX12311 會監控連接器中的熱插拔偵測（HPD）針腳，從而控制功耗；當 HPD 處於低位超過 2 毫秒時，元件將進入低功耗狀態。 DDC 監聽器也具有類似功能，可監控 HDMI Forum 廠商特定資料區塊（HF-VSDB）與相同的狀態與控制資料通道結構（SCDCS）偏移暫存器。
PI3HDX12311 採用小巧的32針腳 X1‑QFN2845 封裝，佔用 PCB 面積僅為 2.85mm x 4.5mm，操作溫度範圍為 -40°C 至 +70°C，典型功耗為 726mW。

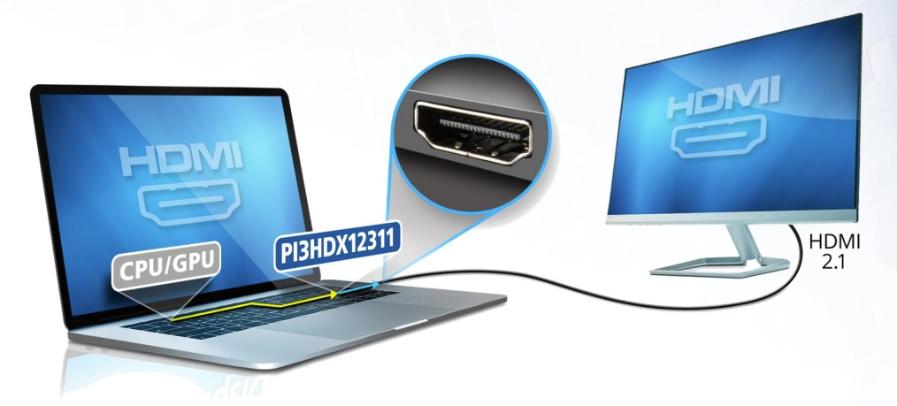

►場景應用圖
►產品實體圖
►展示板照片

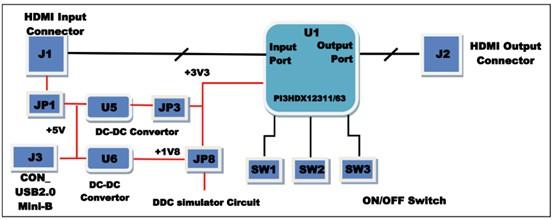

►方案方塊圖
►核心技術優勢
▪ 混合式 ReDriving 模式 — 於 HDMI 接頭端維持符合 HDMI 規範的訊號電平。 ▪ 支援 DDC 傾聽裝置 — 監視資料速率與 FRL/TMDS 模式；具備自動載入預設功能，可針對電源與訊號完整性（SI）進行最佳化，縮短調校週期。 ▪ PI3HDX12311 支援最新 HDMI 2.1 標準 — 可實現 8K DTV 影像解析度，總資料速率高達 48Gbps（每通道 12Gbps）。 ▪ 低功耗 726mW（最大輸出擺幅時） — 提高攜帶式及行動裝置的運作時間。 ▪ 纖薄小型 X1-QFN2845-32 封裝 — 便利於行動裝置應用。
►方案規格
▪ 支援最高 12Gbps 訊號速率，可透過針腳控制設定的非阻斷式線性 ReDriver。 ▪ 符合 HDMI 1.4 / 2.0 / 2.1 及 DisplayPort Dual Mode V1.1 標準。 ▪ 具備寬頻等化調整範圍，於 6GHz 時可從 5.6dB 調至 12.7dB。 ▪ 支援無反向漏電電流 (Ioff-Free) 特性。 ▪ 支援遠端接收端偵測功能，適用於 TX 直流耦合模式。 ▪ 採3.3V (±5%) 電源供應。 ▪ 操作溫度範圍：−40°C 至 +70°C。 ▪ 封裝32-pin X1 QFN，尺寸 2.85 × 4.5 mm（0.4 mm 腳距）。
