XDP™ XDPS2221E 控制器是一款易於使用、高度整合的元件，包括多模式 PFC 控制器、混合反激（HFB）控制器，以及用於 PFC 開關和混合反激開關的閘極驅動器。PFC 和 HFB 階段的高度整合使該控制器成為寬輸入-寬輸出應用的理想選擇。其中一個應用是適配器，如本參考設計所示。關於該控制 IC 的詳細資訊，請參閱數據表。下文簡要總結了該產品、其主要特性、IC 腳位布局以及對客戶的主要益處。
PFC控制：
- 可配置的 PFC QRM 操作以提升平均效率
- 通過脈衝跳躍提升輕負載效率
- 根據操作條件自動控制 PFC 的啟用/停用
- PFC 總線電壓水平會根據操作條件自適應調整
AHB控制：
- 峰值電流模式控制，實現穩健且快速的輸入和負載控制
- 高端和低端開關的零電壓開關（通過DCM模式中的ZVS脈衝插入）
- 可配置的多模式操作，以提升平均效率和輕負載效率
可調系統功能：
- 以下創新特性可在所有線路、電流和電池電壓條件下實現系統的高效率：
1. 採用混合反激拓撲作為隔離型DC-DC階段，具備多種控制特性和工作模式，如連續諧振模式（CRM）、零電壓諧振谷開關（ZVRVS）和突發模式。
2.自適應功率因數校正（PFC）階段的輸出電壓和混合反激輸出電壓會根據AC輸入電壓與輸出電壓的比值進行調整，確保最佳性能和高系統效率。
PAG2S:
PAG2S-PS CYPAS213 是一款整合了 USB 功率傳輸 (PD) 控制器和同步整流器的次級側控制器。
PAG2S-PS 是針對 USB-C 電源適配器的產品，非常適合採用 USB 功率傳輸 (PD)、高通快速充電和其他標準充電協議的高效 AC-DC 反激式設計。
PAG2S-PS還支援USB功率傳輸(PD)擴展功率範圍 (EPR) 模式。

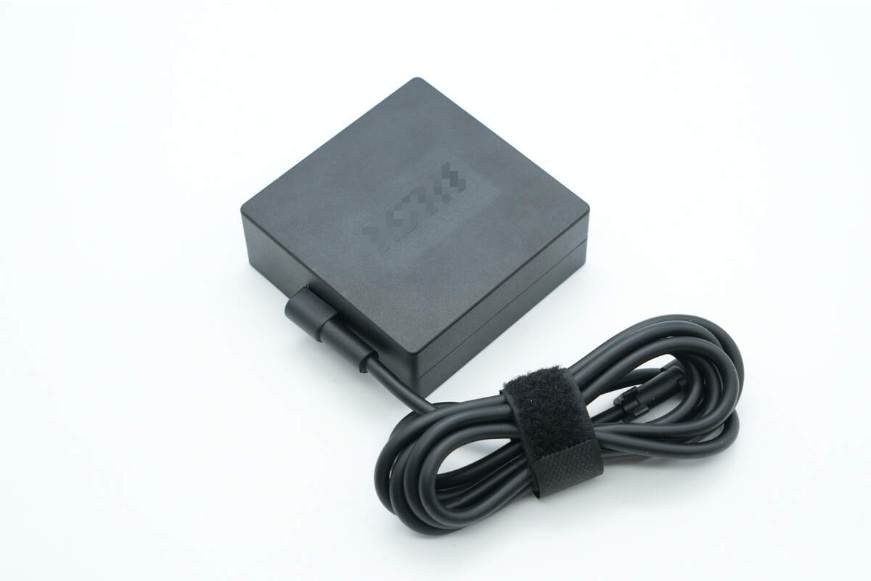

►場景應用圖

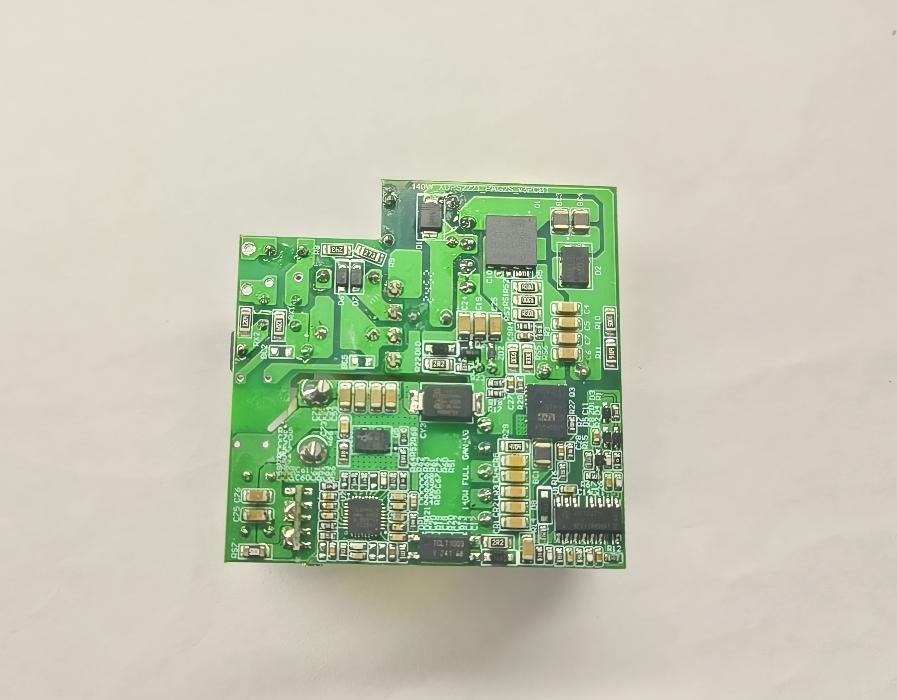

►展示板照片

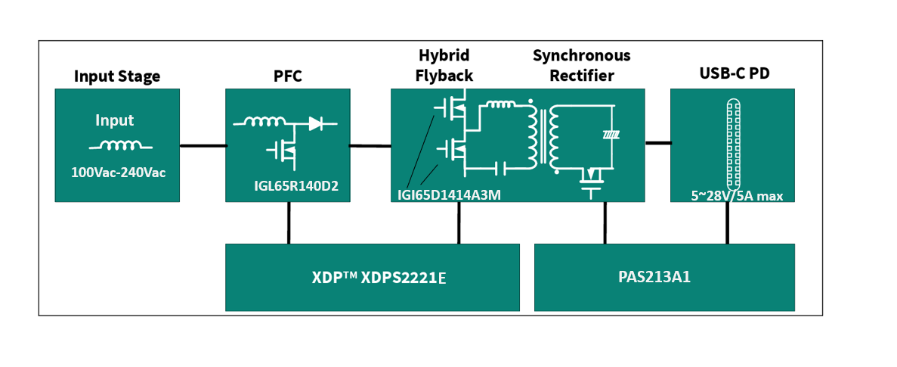

►方案方塊圖
►核心技術優勢
1. 精簡配置參數，使調試更容易上手 2. 高整合度 3. 在DSO-14封裝中整合PFC+HFB 4. 整合600V自啟動單元，低待機功耗 5. 整合驅動單元 6. PFC和HFB聯動控制，在全電壓和功率範圍內提升系統效率 7. PFC根據工作條件自動關閉啟動，母線電壓跟隨設定 8. 更快速穩定的PFC響應速度，有助於減小母線電容容量，優化輸入電流諧波 9. 靈活的可配置性，滿足不同設計需求 10. PFC靈活配置，尋求最佳工作點 11. HFB工況下實現原邊ZVS，副邊ZVS 12. 靈活、全面的保護機制 13. 通過UART介面可視化參數配置
►方案規格
1. 輸入電壓及頻率操作範圍為：90~264Vac 2. 輸出電壓最大可支援28V/5A 140W 3. 輸入電壓具備Brown-In、Brown-Out偵測機制 4. 電路板尺寸為60毫米（長）*60毫米（寬） 5. 在輸入230Vac時，效率>94%@28V/5A 6. 符合PD3.1規範：5-28VDC/5A
