EVLVIPGAN65DF 是 STMicroelectronics 推出的 24V / 65W 隔離式 QR（準諧振）Flyback 參考設計，採用 VIPERGAN65D 高壓 GaN 整合式控制器，搭配 SRK1001 同步整流控制器，適用於家電、工業、消費類電子等高效率輔助電源應用。VIPERGAN65D 具有完整的保護功能。封裝採用 SO-16，可支援低成本的單面板設計，以實現高效率、高功率密度、高可靠性、低成本的最佳化設計。
本篇方案相關文件及資訊接來自『EVLVIPGAN65DF | 產品 - 意法半導體STMicroelectronics』

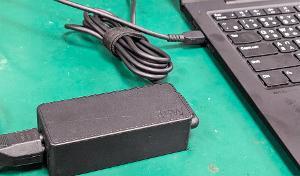

►場景應用圖

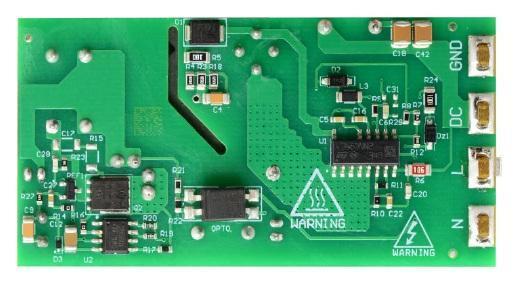

►展示板照片

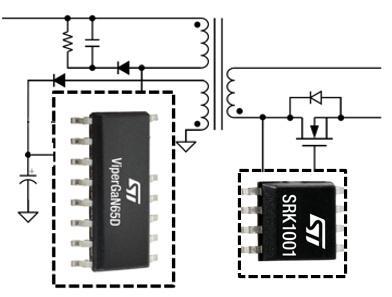

►方案方塊圖
►核心技術優勢
1. VIPERGAN65D：整合700V GaN HEMT與QR控制器的高壓轉換器 。ZVS零電壓開關技術，降低開關損耗 。動態屏蔽時間與谷值同步延遲，可根據輸入電壓與負載自動調整 。支援Feedforward補償，穩定OPP行為 。具備Brown-in/out、OVP、OCP、LEB、OTP等保護機制 2. SRK1001：次級側同步整流控制器 。自適應屏蔽時間與關斷邏輯 。高電流驅動能力，提升整體效率
►方案規格
。輸入電壓範圍：90 ~ 265 VAC 。輸出電壓：24 VDC 。最大輸出電流：2.7 A 。最大輸出功率：65 W 。輸出電壓精度：±5% 。空載功耗：＜ 55 mW @ 230 VAC 。平均效率：＞92%（符合 CoC v5 & DoE Level VI） 。工作溫度：最高 60°C 。EMI 標準：符合 IEC55022 Class B（即使使用簡化 EMI 濾波器）
