新型便攜式電腦要求更長的電池壽命、更低的功耗，以及先進的連接性和使用者介面。MPS可以提供經濟高效的解決方案，同時能夠滿足英特爾IMVP8和IMVP9規範。
目標平台
Intel Panther Lake U/H系列處理器（包含Core/GT/SA/ATOM四軌供電）及LPDDR5/X記憶體供電。
核心挑戰
需支援4路獨立電壓軌（傳統方案僅3路）
超緊湊面積要求（<競爭對手30%）
動態負載響應（100A/μs級瞬變）
LPDDR5X 的 DVFSQ 快速調壓需求
MPS解決方案
1. 主控制器：MP29011 數位多相控制器
→ 四軌九相配置：Core（6相）+ GT（2相）+ SA（1相）+ ATOM（1相）
→ 全面相容Intel IMVP9.3協議及CFP（Common Footprint）標準
2. 功率級：
- 核心/GT：MP87440 DrMOS (x7)
- SA/ATOM：MP87420 DrMOS (x2)
- 記憶體供電：MP2941F + NB系列降壓控制器
3. 關鍵技術：
• Fast APS 動態相數切換（單相獨立閾值可程式化）
• 耦合電感模式（Rail A）抑制電壓過沖
• 數位COT控制+自動迴路補償
• 密碼保護機制（MFR_SYS_PASSWORD）
• 溫度預警系統（ALT_P#引腳支援pre_hot警報）
►場景應用圖

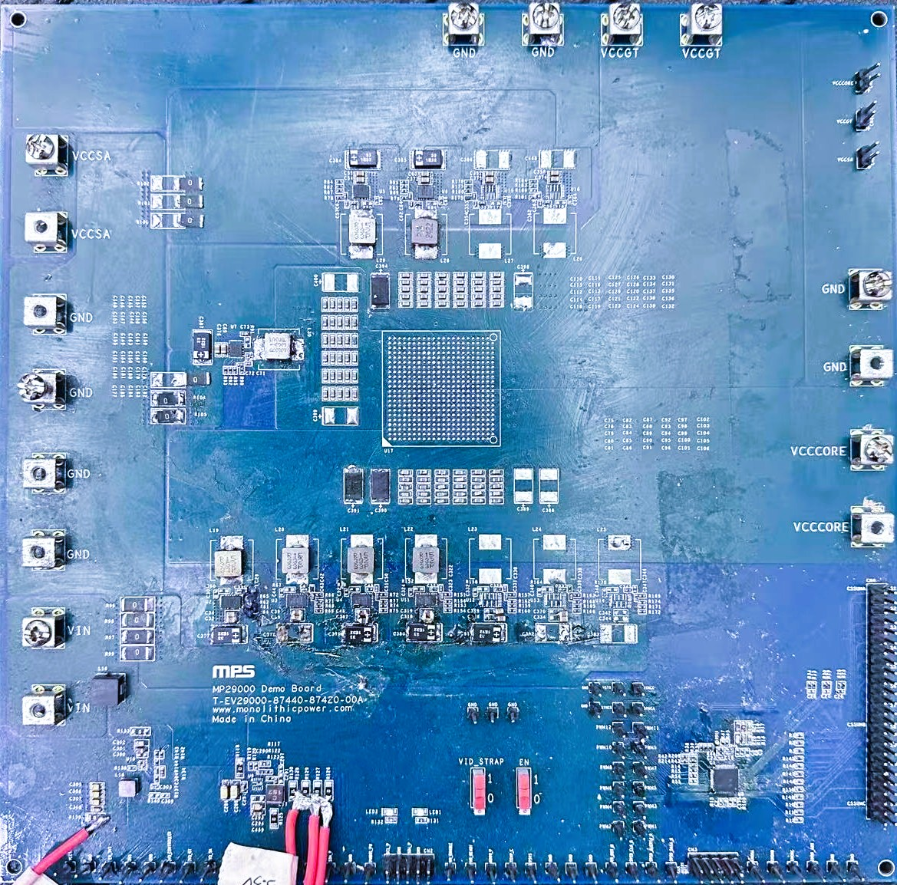

►展示板照片

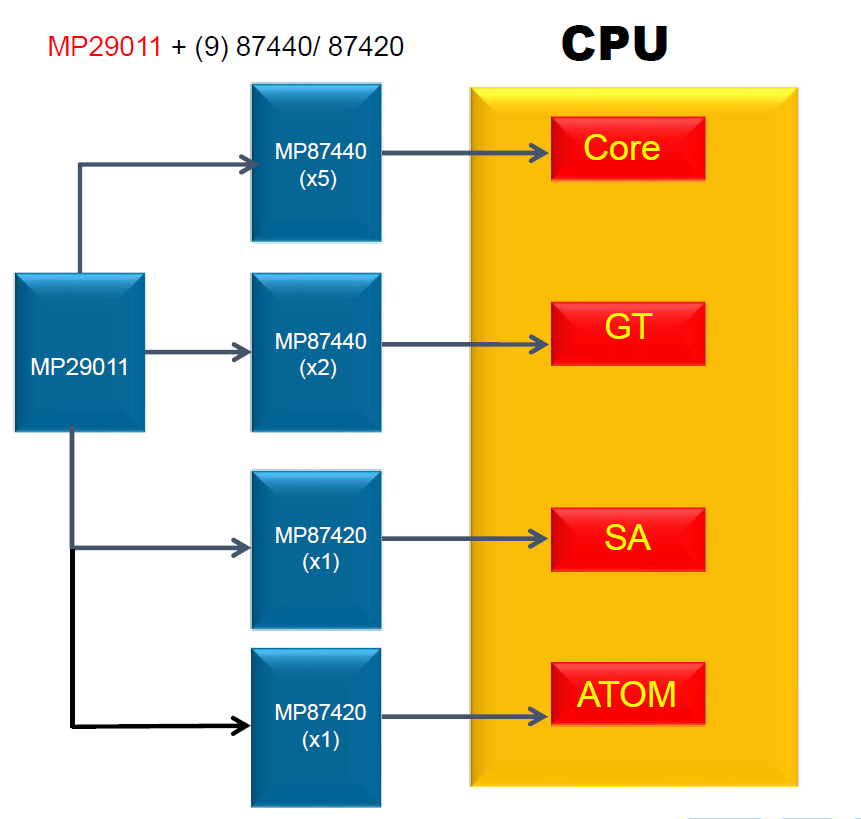

►方案方塊圖
►核心技術優勢
技術方向-傳統方案-MPS方案-提升效果 • 面積密度-基準值100%-減少30%-業界最小解決方案面積 • 動態響應-固定相數切換-單相獨立APS閾值(例：5A~38A)-輕載效率提升15% • 安全控制-無密碼保護-硬體級密碼校驗(STATUS_PASSWORD_OK)-防止未授權配置修改 • 熱管理-單一OVP保護-四軌獨立溫度監測+pre_hot預警-系統可靠性提升40% • 開發便利性-外部補償電路-自動迴路補償+內建MTP-開發週期縮短50%
►方案規格
• 輸入電壓範圍：3.3V - 5V • 輸出電流能力：Core: >100A (6相) / ATOM: >4A • 開關頻率：最高2MHz • 控制協議：PMBus/I²C + IMVP9.3 • 關鍵保護功能：OVP/UVP/OCP/OTP/RVP • 溫度範圍：-40°C 至 +125°C • 輕載功耗：<10mW（APS DCM模式）
