基於ST VIPERGAN100的12.7 V/ 100W之反激工業電源

關鍵字 :STGAN工業電源意法半導體

本文檔介紹了:STDES-VPGAN100FDEMO隔離型100W反激式SMPS演示板。它主要應用於工業設備,主要使用的晶片包括VIPERGAN100、L6562A和SRK1000B。而VIPERGAN100是意法半導體(STMicroelectronics)推出的一款新型高級離線開關。



具有以下特點:

  • 準諧振(QR)反激控制器
  • 650V E型功率GaN晶體管
  • 使用感應式FET
  • 動態下料時間和可調穀同步延遲,以優化任何輸入線的效率以及負載條件
  • 谷底鎖,以確保穩定的山谷跳躍
  • 輸出OVP保護
  • 輸入電壓前饋補償,自主調控的OPP
  • 具有熱關閉
  • 頻率抖動EMI抑制

L6562A 是一款在轉換模式(TM)下運作的電流模式 PFC 控制器,SRK1000B 則是用於次級側同步整流(SR),在重負載下具有非常高的效率和非常好的功率密度。次級側還使用 LM2904D 運算放大器來調節輸出電壓並限制最大輸出電流。



描述:



STDES-VPGAN100F是一款基於VIPERGAN100的準諧振控制器。



該控制器是一款針對中功率反激設計的高壓變換器,在歐洲範圍內,它可以提供高達100W的輸出功率,並且前端配備了PFC。



該設備提供的保護功能大幅提升了最終產品的安全性與可靠性:輸出電壓保護、過溫保護(OTP)、過載保護(OLP),以及電壓過低/過高保護(Brown In/Out保護)。所有這些保護措施均採用重新啟動模式。



基於L6562A的PFC在大範圍內降低了交流輸入電流的失真,並以極低的THD運作。



採用基於次級側SRK1000B的同步整流來提升系統效率。



二次側使用LM2904D運算放大器來調節輸出電壓並限制最大輸出電流。



STDES-VPGAN100F 可協助設計人員以較低的成本開發適配器,提供具成本效益的材料解決方案以及快速上市的設計。

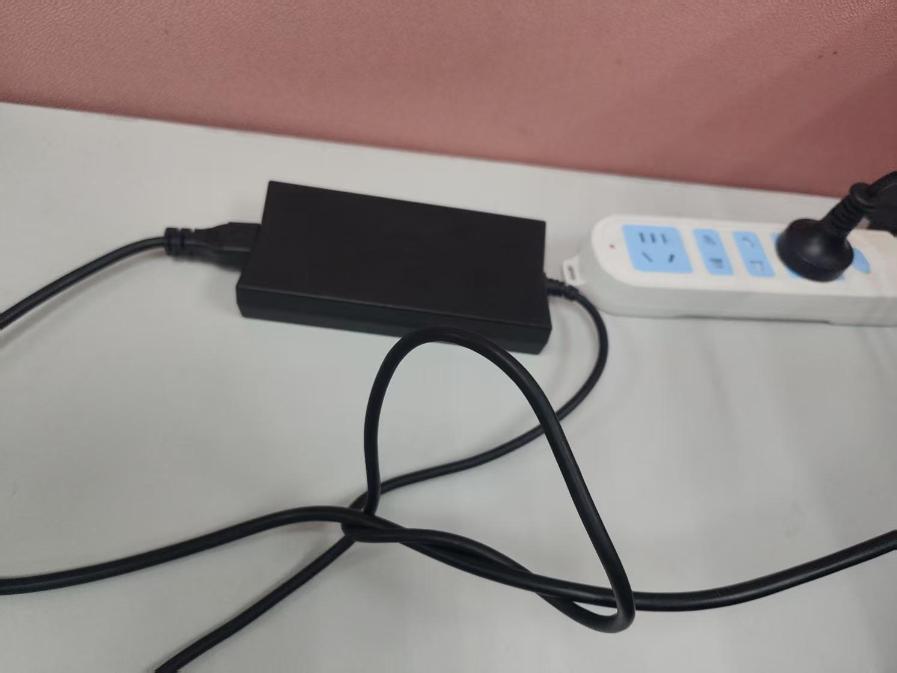

►場景應用圖

►展示板照片

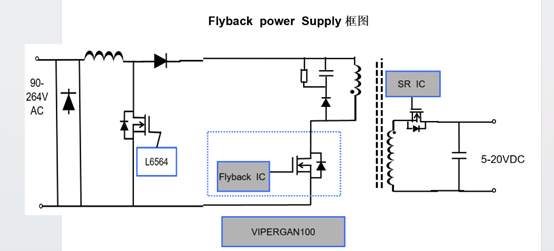

►方案方塊圖

►核心技術優勢

1. 使用第三代GAN MOS,是ST最新的合封100W GAN MOS的晶片,不僅封裝小,散熱也是業界表現較佳的。 2. 使用這樣的晶片設計的工業電源,可以實現小體積、高效能。

►方案規格

• 輸入電壓:通用90Vac至265Vac,頻率47Hz至63Hz • 輸出電壓:12.7Vdc • 輸出功率:標稱100W,限制功率<110W • 峰值效率:>91%在最大負載@230Vac • 板尺寸:39.5毫米 x 142.24毫米 • PCB銅厚度:2盎司 • 基於L6562A的PFC級(電流模式PFC控制器在過渡模式(TM)下工作) • 基於VIPERGAN100高壓變換器的反激級,帶有光耦合器和LM2904D電壓反饋調節及輸出電流限制 • SRK1000B自適應同步整流控制器,提高系統效率
