EVAL-M3-IM564 評估板是 iMOTION™ 模組化應用設計套件的一部分。此電源板包含一個整合 PFC 的三相 CIPOS™ Mini 智能功率模組 (IPM)，適用於馬達驅動應用。搭配配備 M3 30 腳位介面連接器的控制板（例如 EVAL-M3-102T）使用，可展示英飛凌 CIPOS™ Mini IPM 技術以及先進的運動控制引擎 (MCE 2.0) 技術，用於全速範圍內驅動永磁馬達。
逆變器部分的額定電壓為600V，額定電流為20A；PFC部分的額定電壓為600V，額定電流為20A。該產品針對空調等大型家電以及具有高頻開關操作的低功率馬達驅動應用進行了優化。
EVAL-M3-IM564 旨在協助客戶初步設計使用 CIPOS™ Mini PFC 集成 IPM IM564-X6D/IM564-X6DS 的應用程式，並透過無感測器正弦控制運行任何永磁電機。
資料來源:www.infineon.com
►場景應用圖

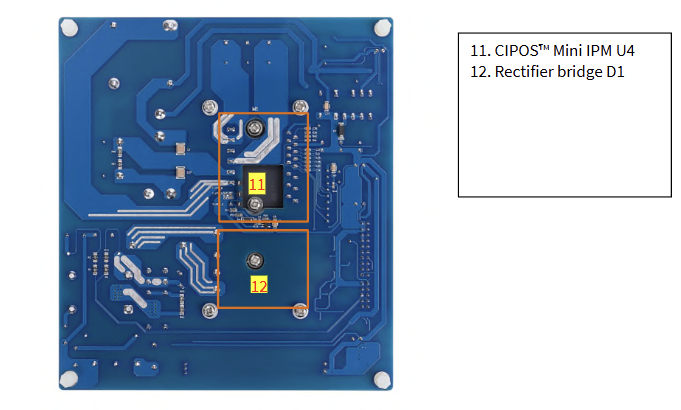

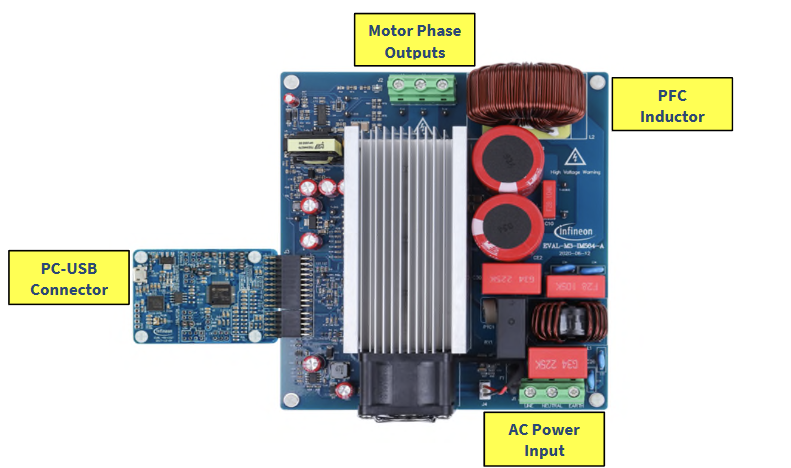

►展示板照片

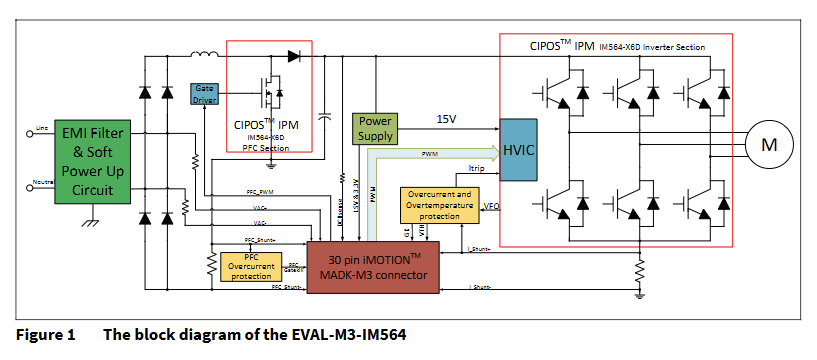

►方案方塊圖
►核心技術優勢
• EVAL-M3-IM564 評估電源板是 iMOTION™ 電機驅動模組化應用設計套件 (iMOTION™ MADK) 的一部分。為了運行電機，需要配套的控制板與該電源板連接。 • MADK 平台適用於各種功率等級和不同的控制板。這些控制板可以通過 30 針 iMOTION™ MADK M3（例如 EVAL-M3-102T）或 20 針 iMOTION™ MADK M1 接口連接器輕鬆連接到控制板。 • 此控制板配備 30 針 M3 連接器，僅適用於單電機控制。 • 此評估板旨在提供基於英飛凌 CIPOS™ Mini 智能功率模組 (IPM) 的易於使用的功率級。此評估板配備了無感測器磁場定向控制 (FOC) 所需的所有元件。 • 它提供單相交流連接器、整流器、升壓 PFC 和用於連接電機的三相輸出。此功率級還包含用於電流檢測的發射極分流器和用於直流鏈路電壓測量的分壓器。 • 此電源板還包含過溫和過電流保護的硬體電路。共射極分流電阻的感測連接連接至 30 針 iMOTION™ MADK-M3 接口連接器。 • 此電源板相容於整合 PFC 的 CIPOS™ Mini IPM，這些 IPM 具有三相共射極和內建 NTC，並考慮到電機額定功率和 IPM 的額定電流。
►方案規格
• 輸入電壓 165~265V • 最大 2800W 電機功率輸出 • 功率因數校正 • 板載 EMI 濾波器 • 單分流器電流感測 • 輔助電源：15 V、3.3 V • 過流保護 • 過溫硬體保護 • 直流母線電壓檢測 • 熱敏電阻輸出 • 故障診斷輸出 • 與標準示波器探頭兼容的測量測試點 • PCB 尺寸為 148 mm × 165 mm，分為兩層，每層銅厚 35 μm • 符合 RoHS 標準
