MPQ8633A 是一款完全集成的高頻同步降壓轉換器。它提供了一種非常緊湊的解決方案，可在寬輸入電源範圍內實現高達 12A 的輸出電流，並具有出色的負載和線路調節性能。MPQ8633A 可在較寬的輸出電流負載範圍內高效運行。
MPQ8633A 採用內部補償的恆定導通時間 (COT) 控制模式，可提供快速瞬態響應並簡化迴路穩定性。透過使用 MODE 配置，工作頻率可輕鬆設定為 600kHz、800kHz 或 1000kHz，無論輸入/輸出電壓如何，MPQ8633A 的頻率都能保持穩定。
輸出電壓啟動斜坡由內部的 1ms 定時器控制。可以透過在 TRK/REF 上添加電容器來延長啟動斜坡時間。開漏的電源良好(PGOOD)信號指示輸出電壓在其標稱電壓範圍內。當輸入電源無法為 MPQ8633A 提供電力時，PGOOD 會被箝位在外部上拉電壓約 0.7V。完全整合的保護功能包括過流保護(OCP)、過壓保護(OVP)、欠壓保護(UVP)以及過熱保護(OTP)。MPQ8633A 需要最少數量的現成標準外部元件，並採用 QFN 3mm x 4mm 封裝。

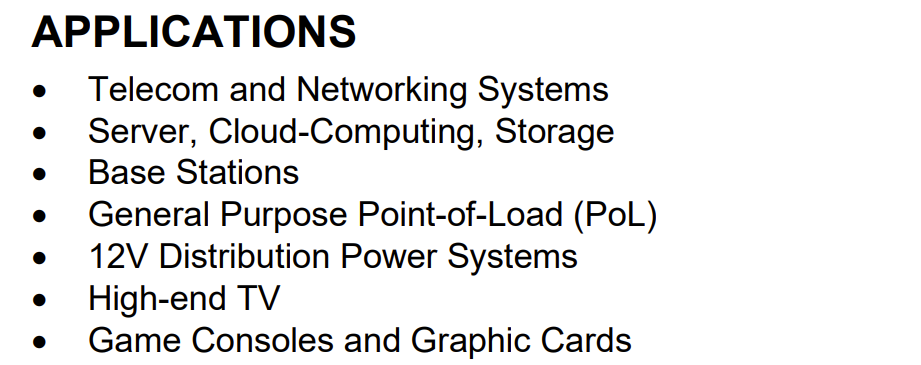

►場景應用圖

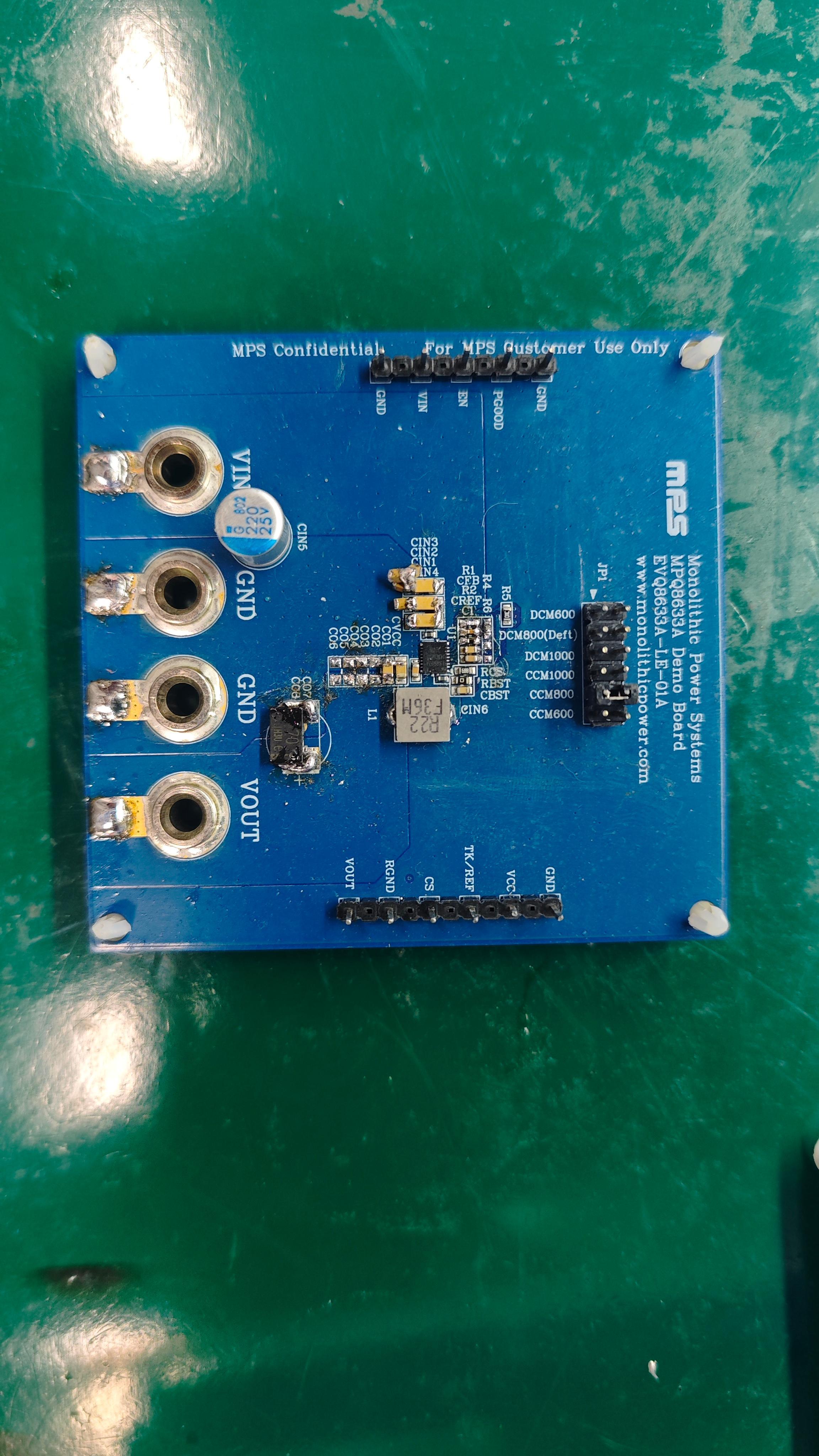

►展示板照片

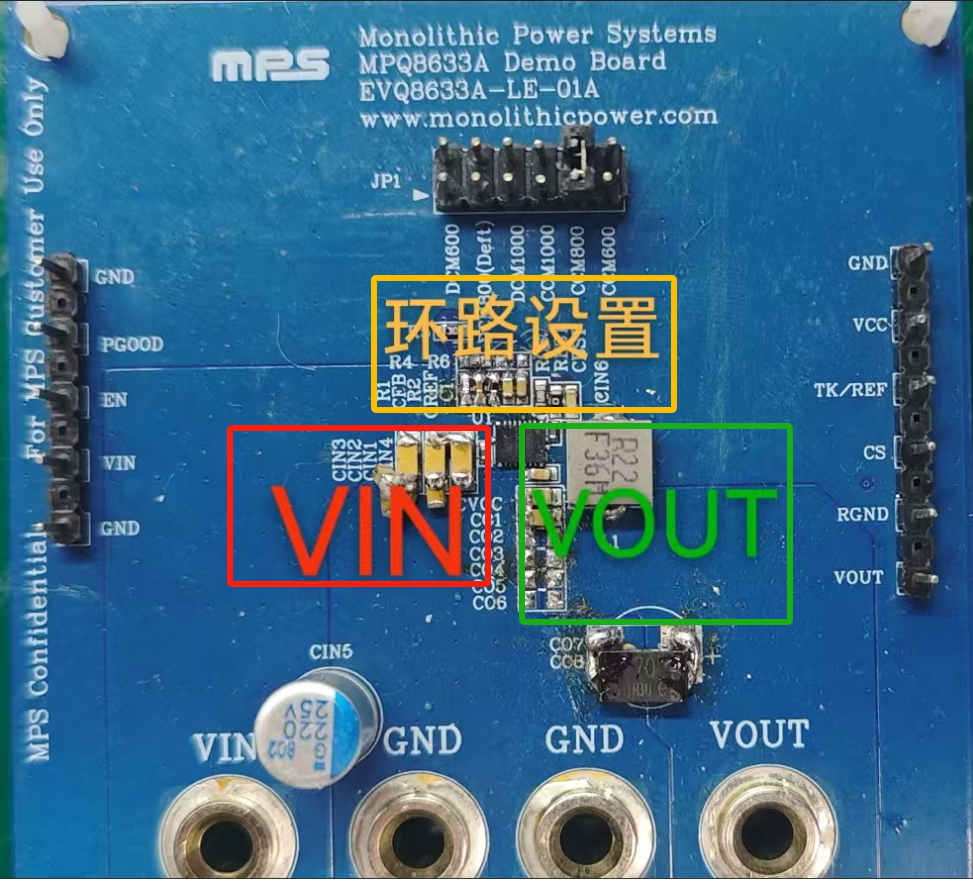

►方案方塊圖
►核心技術優勢
• 2.7V 的寬輸入電壓範圍： 1) 2.7V至16V，搭配外部3.3V VCC偏置 2) 4V至16V，搭配內部偏置或外部3.3V VCC偏置 • 支援差分輸出電壓遠端檢測 • 可調節的精準電流限制 • 12A輸出電流 • 低Rds(on)集成式功率MOS • 專有的開關損耗降低技術 • 自適應COT，實現超快瞬態響應 • 穩定使用零ESR輸出電容器 • 在0°C至70°C結溫範圍內提供0.5%參考電壓 • 在-40°C至125°C結溫範圍內提供1%參考電壓 • 可選擇Skip或Forced CCM工作模式 • 擁有卓越的負載調整率 • 電源故障期間PGOOD具備有源鉗位低電平功能 • 可編程軟啟動時間，從1毫秒開始 • 提供600kHz、800kHz和1000kHz的可選開關頻率 • 擁有Non-Latch OCP、UVP、UVLO、熱關閉及OVP的Latch-Off功能 • 輸出可在0.6V至90%*Vin範圍內調節，最高可達5.5V • 採用QFN 3mmx4mm封裝
►方案規格
可調節電壓和頻率以及電流限制的16V、12A的同步降壓轉換器
