NCP51752 是一款隔離單通道柵極驅動器系列，其源極和吸收峰值電流分別為 +4.5 A/-9A。它們被設計用於快速切換，以驅動功率MOSFET和SiC MOSFET功率開關。NCP51752 提供短且匹配的傳播延遲。為了提高可靠性、dV/dt抗干擾能力，甚至更快速地關閉，NCP51752 在 GND2 和 VEE 引腳之間內建了負偏壓軌機制。
本使用者指南適用於NCP51752的評估板。它應搭配NCP51752的資料表，以及onsemi的應用說明和技術支援團隊一同使用。
本文檔描述了使用NCP51752系列通道門驅動器的孤立單體擬議解決方案。本使用者指南還包括有關操作程序、輸入/輸出連接、電氣原理圖、印刷電路板（PCB）佈局以及評估板的物料清單（BOM）。
這些評估板可用於評估：
•NCP51752xDR2G
•NCV51752xyDR2G
典型應用圖：
►場景應用圖

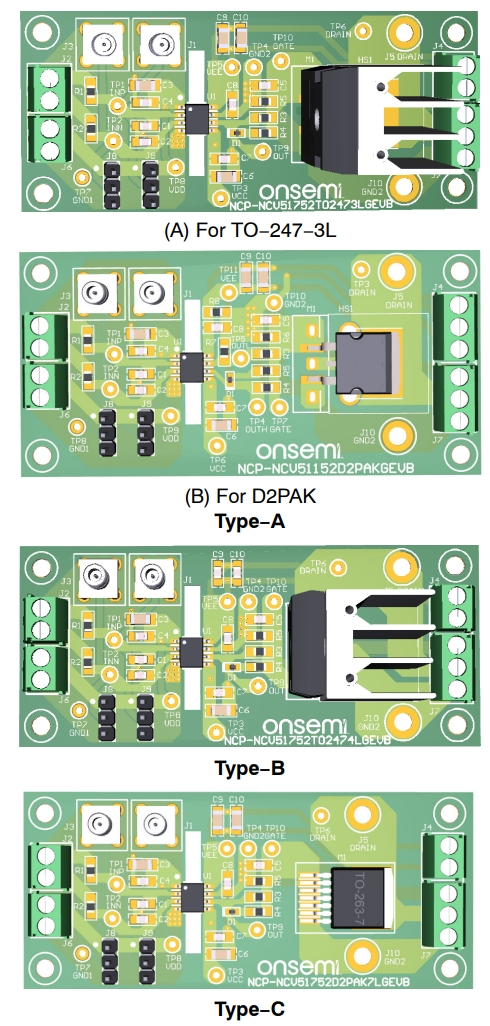

►展示板照片

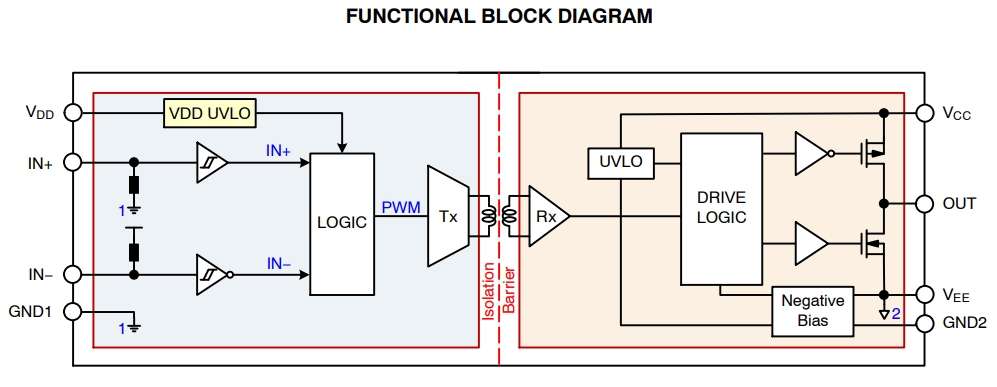

►方案方塊圖
►核心技術優勢
• VCC UVLO 參考 GND2 • GND2 和 VEE 腳位之間內建負偏壓 • 可透過微調選擇負偏壓水平 • 3−V 至 20−V 的輸入電源電壓 • 輸出電源電壓範圍為 6.5 V 至 30 V，6−V 和 8−V，MOSFET，SiC 為 12−V 和 17−V，閾值 • 4.5−A 峰值源，9−A 峰谷輸出電流能力 • 最小 CMTI 為 200 V/ns dV/dt • 輸入腳位具有負 5-V 處理能力 • 傳播延遲典型值為 36 ns • 最大延遲匹配為 5 ns • 隔離與安全
►方案規格
• 窄體（4毫米）SOIC-8封裝中的NCP51752產品系列評估板 • 3 V至20 V輸入電源電壓 • 輸出電源電壓範圍為6.5 V至30 V，MOSFET為6 V和8 V，SiC為12 V和17 V，閾值 • 4.5 A和9 A源/匯電流驅動能力 • TTL相容輸入和允許的輸入電壓上升，帶有IN+和IN-引腳的VDD • 3位插頭，帶有IN+和IN-引腳 • 支援使用MOSFET和連接到外部功率級的SiC MOSFET進行測試
