隨著安全與永續意識提升，安控、消防、防災、工安、建築與資安產業正邁向更安全和智慧化、低碳化的未來。NOVATEK長期致力於影像顯示及數位影音多媒體相關技術研發，以自有技術、深化技術與產品開發經驗，成功地推出了NT98538、539系列AI ISP IPCAM SoC平台主流晶片，進而加強產品線的多樣性與應用面廣度，以及確切地掌握市場與產業應用趨勢。
NT98538、539系列SoC晶片集成了ARM Dual Cortex A53 CPU內核、H.265/H.264視頻壓縮編解碼器、支持智能拼接和原始熱紅外傳感器的多傳感器、顯示控制器、USB 3.0 Host / Device以及新一代ISP和硬件DLA模塊，可協同提高視頻質量（AI-ISP），是一款具有低功耗、低光 / 低位元率高影像品質的特點，針對12Mp邊緣運算智慧視覺相機應用，提供最佳性價比的邊緣計算智能視覺攝像機解決方案。
1. 軟體架構
HDAL為硬體裝置抽象層(Hardware Device Abstraction Layer)是位於透明硬件驅動層和芯片驅動層之間的一個層，在透明設備層通過函數抽象化，對典型的流媒體模塊作了標準化的API，簡化了功能實現。SDK以HDAL為主體，發展獨立於不同晶片且共用的API接口，能讓晶片更好地發揮效能。
2. RTSP串流應用
在 Linux Kernal console下執行 pq_video_rtsp 相關指令開啟 Sensor
執行 ISP tool 開啟 RTSP 串流畫面
3. AI ISP vs Traditional ISP 效果對比
(圖片參考來源於NOVATEK_Surveillance_Solution_Introduction)
4. 可提供的硬體設計參考文件列表
- Datasheet
- 主板電路圖
- 主板佈線圖(Layout file)
- 主板零件位置圖
- 主板佈線規範
- 設計應用規範
- 使用零件列表
Q&A
Q1. NT98538、539系列DRAM operating data rate？
A：DRAM operating data rate up to 2666Mbps
Q2. NT98538、539系列系统主頻為多少？
A：CPU主頻為1.0 GHz
Q3. NT98538、539系列運行操作系统？
A：支援Linux，聯詠HDAL系統框架，保持一致API接口，跨平台/晶片通用
Q4. NT98538、539系列的AI算力規格?
A：NT98538A：2.0T、NT98539G：3.0T、NT98539A：3.2T
Q5. NT98538、539系列支援網路介面有哪些？
A：符合10/100/1000 RGMII/RMII都支援，也有內建10/100 E-PHY網路
Q6. NT98538、539系列的image processing規格為何？
A：NT98538A：10Mp30、NT98539G：13Mp30、NT98539A：16Mp30
Q7. NT98538、539系列的operating temperature範圍是多少？
A：Operating Ambient Temperature：-20 ~ 70 °C

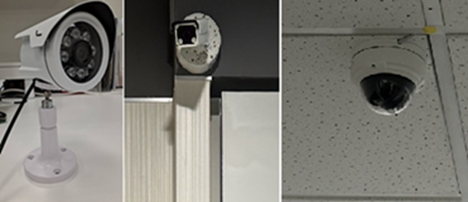

►場景應用圖
►產品實體圖

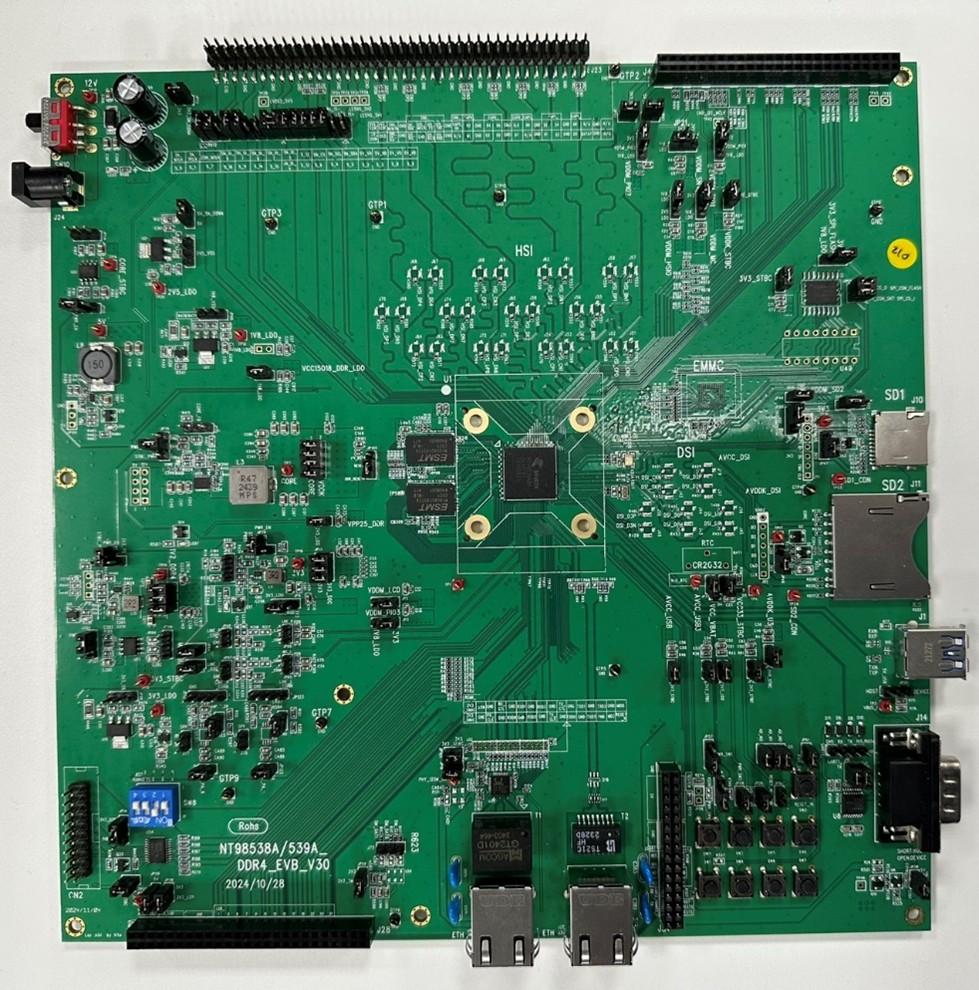

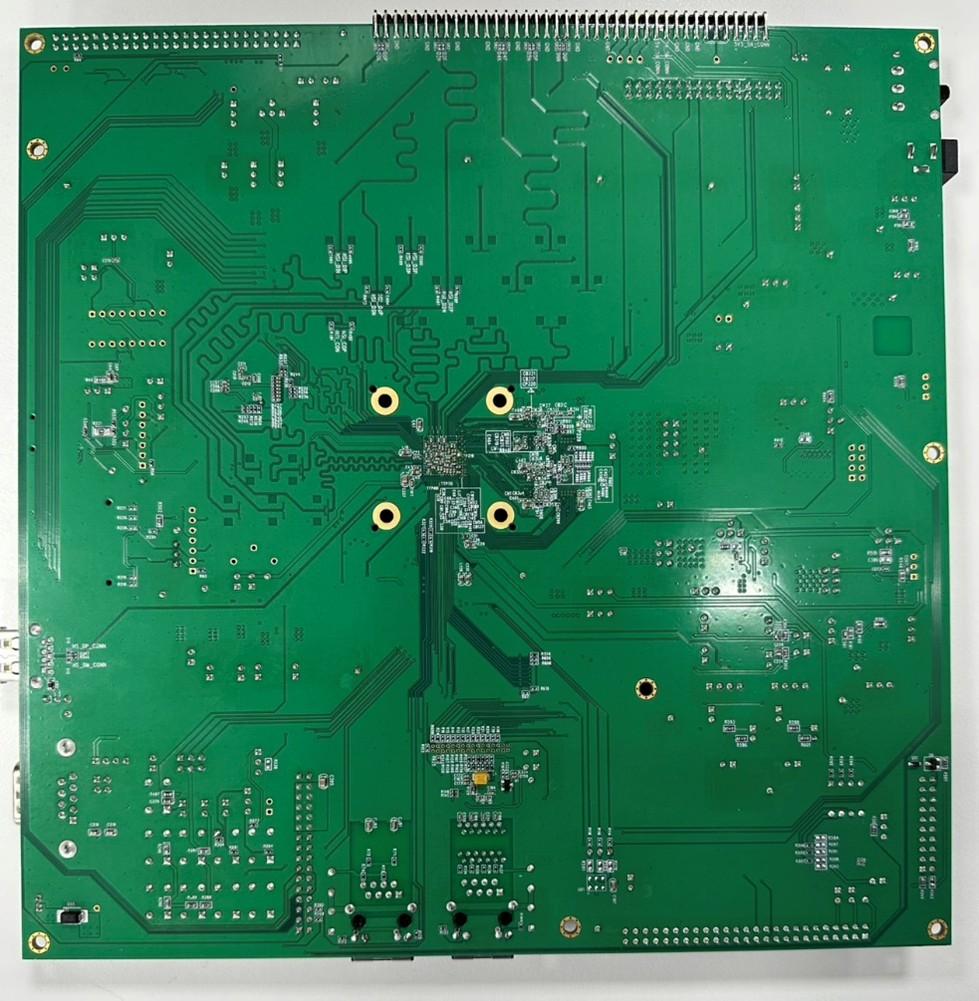

►展示板照片

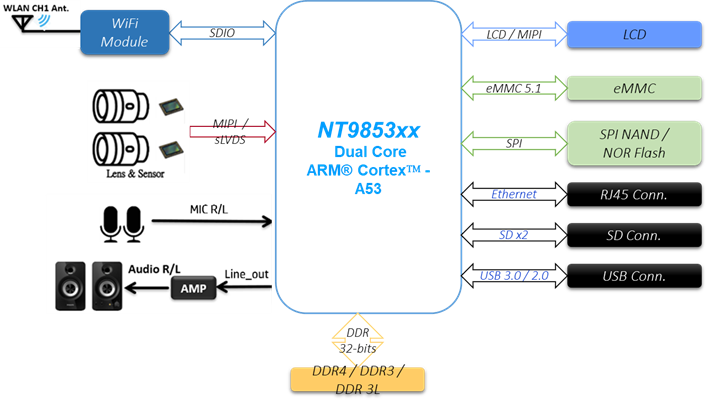

►方案方塊圖
►核心技術優勢
（1） 高性能64位CPU （2） 電源管理功能 （3） 集成時鐘發生器 （4） 支持2個HDR傳感器組成 （5） 支持高達4Kp30的LCD、MIPI DSI視頻輸出 （6） 支持NN-ISP （7） SD、USB2.0、USB3.0接口 （8） H/W音頻編解碼器、數字音頻接口 （9） 支持RMII/RGMII接口和嵌入式100M/10M以太網PHY （10） 內置RTC，降低BOM成本
►方案規格
（1） 雙核ARM®Cortex™A53 （2） 最大4GB 32位DDR4/3/3L DRAM （3） H.264/H.265編解碼器 （4） NUE2網絡實用引擎加速預處理任務 （5） 視頻編解碼器和硬件音頻編解碼器 （6） Linux 5.10操作系統 （7） 電源中的12V/3A適配器
