onsemi 近年來推出的 NCP1622 是一款 CrM PFC 控制器，這顆晶片具備谷底同步頻率折返（Valley Synchronized Frequency Fold-back, VSFF）功能。VSFF 操作模式讓電源供應器在不同負載情況下能夠達到整體最佳效率。此外，安森美半導體的 NCP1622 還提供了幾個實用功能：第一，NCP1622 採用 TSOP-6 封裝設計，在最小化封裝的同時，最大程度優化功率因數校正功能，並減少 PCB 的佔用空間；第二，NCP1622 提供 Skip 功能，使其在輕載工況下運行時能降低功耗，最大化優化輕載效率表現。
NCP13992 是 onsemi 近年來開發的一款高性能電流模式半橋諧振控制器。此晶片設計具有 600V 高壓柵極驅動器，簡化電路佈局並減少周邊元件數量。NCP13992 內部集成了 600V 高壓啟動電源，可實現快速啟動系統，縮短電源啟動時間。NCP13992 內部提供一套完整的保護功能，包括過載保護、過流保護、防止硬開關循環、斷電檢測、光耦開路檢測、自動死區調整、過電壓（OVP）和過溫（OTP）保護。掉電檢測功能能有效確保在任何應用下的安全可靠運行。
本文以NCP1622作為PFC控制部分，結合電流模式諧振控制晶片NCP13992製作雙級高性能開關電源，並對其進行基本功能測試驗證，電源性能表現結果詳見測試報告。
►場景應用圖

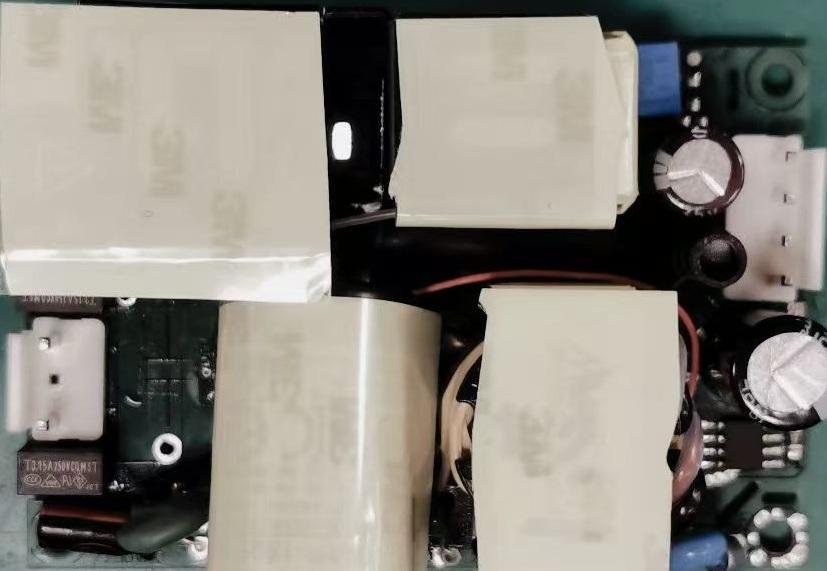

►展示板照片

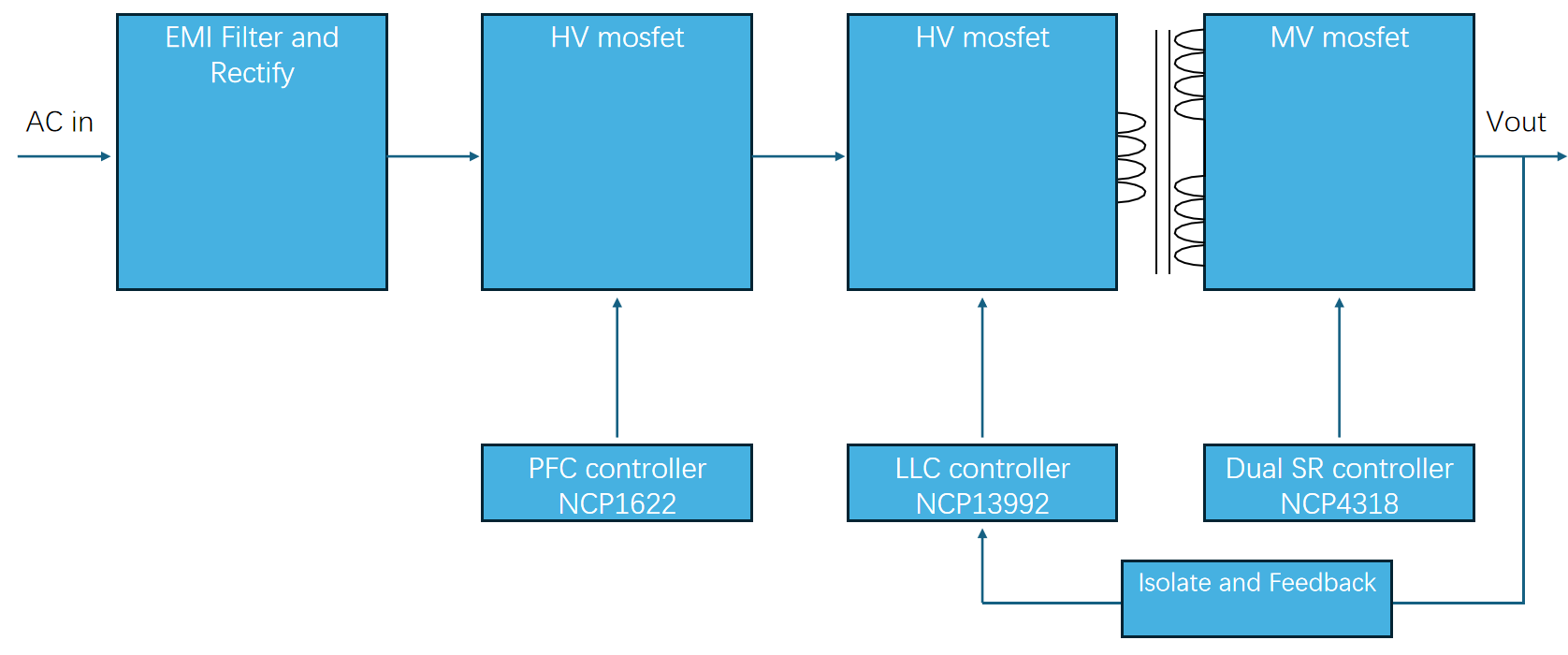

►方案方塊圖
►核心技術優勢
► 在CRM操作模式下提供谷底切換功能 ► 臨界模式PFC允許使用無輔助繞組的電感來簡化設計 ► 6pin封裝PFC晶片減少PCB使用空間 ► 頻率折返與跳頻模式：在輕載條件下的頻率折返與安靜的跳頻表現出優異效率的同時降低噪音 ► 電流模式控制的LLC具有良好的動態響應特性，能夠快速響應負載的變化，改善動態負載下的紋波 ► LLC晶片提供輸出電壓供應PFC晶片，降低電源設計的複雜度 ► 在輕載模式下，LLC晶片以3pin控制PFC的開/關，進而降低輕載模式下的功率損耗，改善待機功耗
►方案規格
► 全電壓輸入範圍：90Vac ~ 264Vac ► 輸出電壓：12Vdc ► 輸出電流：8.3A ► 最大輸出功率：100W ► 整機效率 > 90% ► 功率因數（P.F.）> 0.95 ► 保護功能：輸出過壓保護/過流保護/過溫保護等 ► 展示板PCBA尺寸 LxWxH= 80mm x 50mm x 28mm
