此方案使用NCL2801作為Boost PFC控制器提供業界最低的THD的同時實現功率因素矯正功能， NCL2801電流模式CrM升壓PFC控制器 IC利用安森美半導體的THD增強技術在寬負載範圍提供同類最佳的THD性能，而創新的VCFF法提高能效和降低功耗，一系列的保護特性提供高可靠性,是LED照明應用及其他要求高能效、 低待機功耗、 低THD、高可靠性的PFC前端應用的理想選擇。
LLC部分使用onsemi 新一代半橋LLC控制晶片NCL30159，此晶片是一顆應用於初級測電流模式控制晶片，頻率範圍高達750kHz，可在寬輸出條件下提供寬範圍調光操作，在待機、開路保護、LED短路保護和專用啟動方面具有高效率，NCL30159具有高壓啟動和掉電檢測功能，顯著簡化了LED電源的設計，它還具有最大功率限制功能，模擬調光功能與PWM調光相結合，用於設計窗口LED驅動器和控制來自LED燈串的總光通量。
輸出端採用onsemi最新的具有CC/CV模式的NCL38046,它內部集成有運放和一個3.3V參考電壓的基準源， NCL38046具有ADIM和PWM 兩個調光口，其CC模式下具有低至 +/− 0.5 mV 的調光誤差，PWM調光信號可以直接應用於PDIM口簡化設計，而且使用NCL38046可以使用最少的外部器件實現最全的功能。
註：文章引用onsemi 半導體發行的NCL38046EVB做說明，方案出處：www.onsemi.com
了解更多內容請訪問官方網站首頁Intelligent Power and Sensing Technologies | onsemi
LLC部分使用onsemi 新一代半橋LLC控制晶片NCL30159，此晶片是一顆應用於初級測電流模式控制晶片，頻率範圍高達750kHz，可在寬輸出條件下提供寬範圍調光操作，在待機、開路保護、LED短路保護和專用啟動方面具有高效率，NCL30159具有高壓啟動和掉電檢測功能，顯著簡化了LED電源的設計，它還具有最大功率限制功能，模擬調光功能與PWM調光相結合，用於設計窗口LED驅動器和控制來自LED燈串的總光通量。
輸出端採用onsemi最新的具有CC/CV模式的NCL38046,它內部集成有運放和一個3.3V參考電壓的基準源， NCL38046具有ADIM和PWM 兩個調光口，其CC模式下具有低至 +/− 0.5 mV 的調光誤差，PWM調光信號可以直接應用於PDIM口簡化設計，而且使用NCL38046可以使用最少的外部器件實現最全的功能。
註：文章引用onsemi 半導體發行的NCL38046EVB做說明，方案出處：www.onsemi.com
了解更多內容請訪問官方網站首頁Intelligent Power and Sensing Technologies | onsemi
►場景應用圖

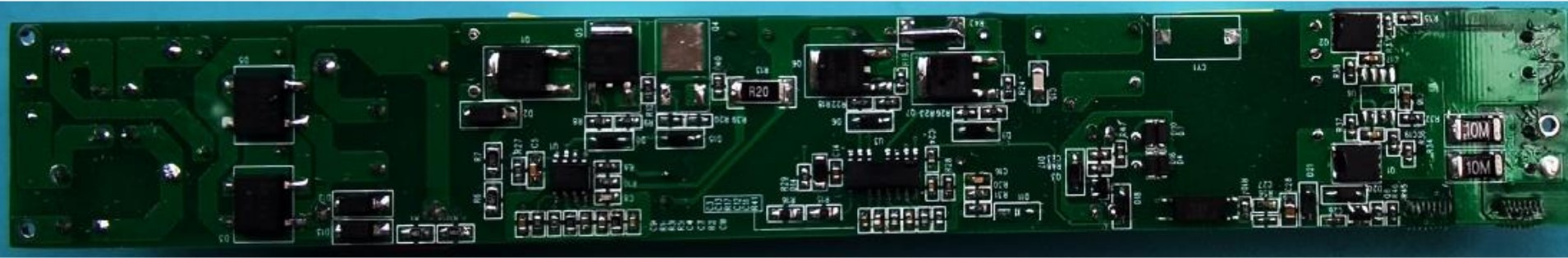

►展示板照片
onsemi-onsemi
onsemi-onsemi

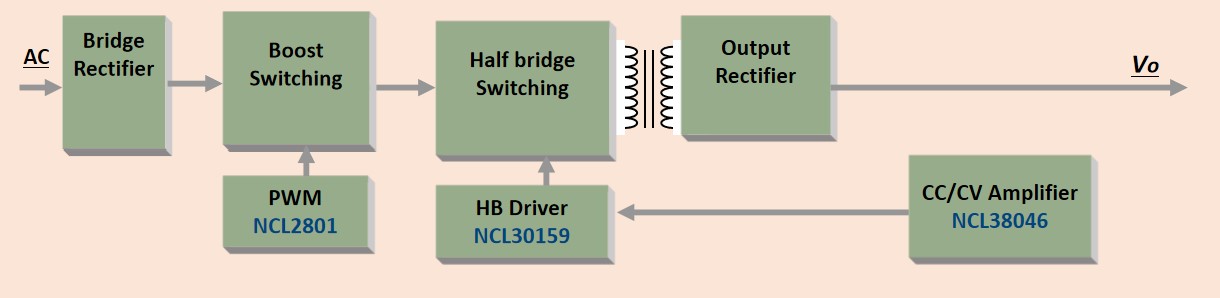

►方案方塊圖
►CV mode Dimming Curve
onsemi-onsemi

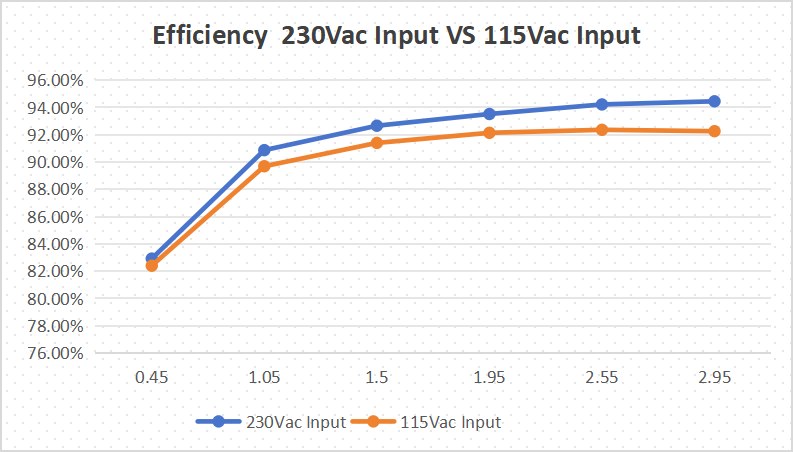

►230Vac & 115Vac Efficiency
►線路圖
onsemi-onsemi
►PCB Layout
onsemi-onsemi
►核心技術優勢
1. 使用NCL2801做PFC具有極低的THD 2. 使用NCL38046做CC/CV可以做到極少的外部器件實現高精準調光電流輸出
►方案規格
1. Input Voltage 90Vac - 264Vac 2. Input Frequency 47Hz - 63Hz 3. Output Power 150W Max 4. Efficiency >94%@230Vac Input 5. Output Voltage and Current 50V/3A
