毫米波科技股份有限公司採用Socionext SC1233 毫米波晶片並搭配Artery Cortex-M4 F403A系列之微控制器,設計了一塊PCB體積較小的雷達模組,可以讓終端客戶搭配其產品機殼,進行快速功能展示。其偵測模式包含如下:
-
進入動態偵測:偵測目標物體進入可檢測區域的動作。
-
存在偵測:偵測檢測目標區域內的動作。
-
距離偵測:感知到被偵測目標物體的距離。
-
2D偵測:感知到被偵測目標物體的2D位置。
參考連結:
Millilab 毫米波科技: https://www.youtube.com/@millilab1935
►場景應用圖

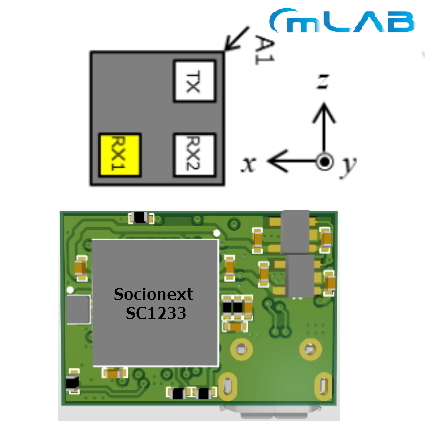

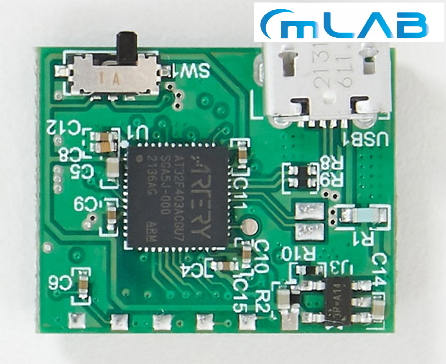

►展示板照片
►方案方塊圖

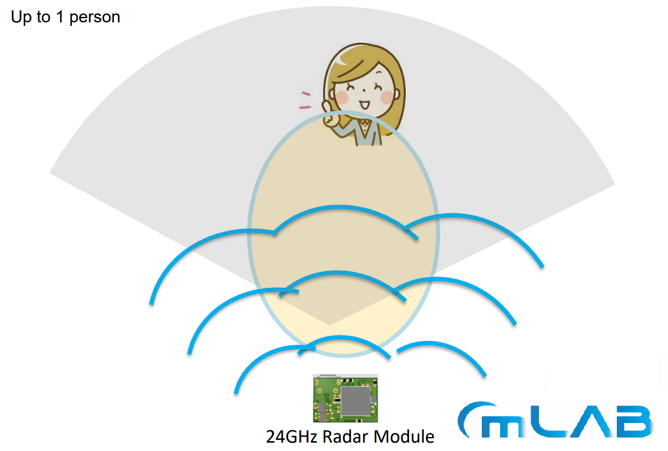

►雷達擺放示意圖
►2D偵測場景示意圖
►核心技術優勢
1. 適用於1D/2D移動感應偵測:內部雷達晶片支援1個發射系統和2個接收天線,能夠對移動物體的速度和距離進行檢測。 雷達晶片內建演算法,可以透過PC端GUI下達控制命令來執行動態偵測,並且可以直接調整雷達參數值。感應區域的視野角度為+/-60度。 2. 簡化硬體設計與大小:採用雙面設計,可以縮減雷達晶片和MCU所佔用的空間,從而簡化硬體設計並減小板子的體積 3. 支援低功耗運作模式:雷達模組支援低功耗運作模式,可以讓雷達晶片單獨運作,同時讓MCU進入省電模式,從而節省能源 4. 可客製化硬體設計:雷達模組可以根據客戶的需求進行客製化硬體設計,同時也支援演算法的最佳化調整,可以根據不同的場景需求進行調整,提供更好的適應性和性能。
►方案規格
Socionext毫米波雷達SC1233晶片: 1.頻率範圍:24.06-24.24GHz 2.內建1個發射系統和2個接收天線 3.採用FMCW調變,其頻寬為180MHz 4.採用內建式天線設計,其感應區域視野角度:+/-60度,偵測距離8~10M 5.內建演算法,可支援四種偵測模式 Artery 微控制器 F403A: 1.搭載 32 位 ARM® Cortex®-M4 內核,配合先進制程有效提升整體效能達 240MHz 的運算速度 2.內建的單精確度浮點運算單元(FPU)及數字信號處理器(DSP),搭配豐富的外設及靈活的時鐘控制機制 3.導入 sLib 安全庫(Security Library)可支持密碼保護指定範圍程式區,提供給下游客戶做二次開發或者演算法保護 4.提供了多種外設接口,包括UART、SPI、I2C、CAN等,可與其他設備進行通訊和數據交換
