ST 紅外傳感器(STHS34PF80)具有偵測人體及移動偵測，在不搭配菲涅爾透鏡就有感測視角 80度及4米的偵測距離。
而在投影機的市場中，因為投影機的光源會發射超出2000流明以上的強光，可以透過ST 紅外線傳感器搭配投影機來設定安全區範圍來感測是否有人或物的靠近，這可以讓人靠近安全區範圍，就會主動降低投影機光源，避免造成投影機的光源照射到人眼。
但是投影機需要偵測的安全區範圍的不同，也可以搭配Fresnel 菲涅爾透鏡，可以使現有的模組將紅外傳感器的感測視角範圍縮減至10度至120度，感測距離延展至16米至4米。

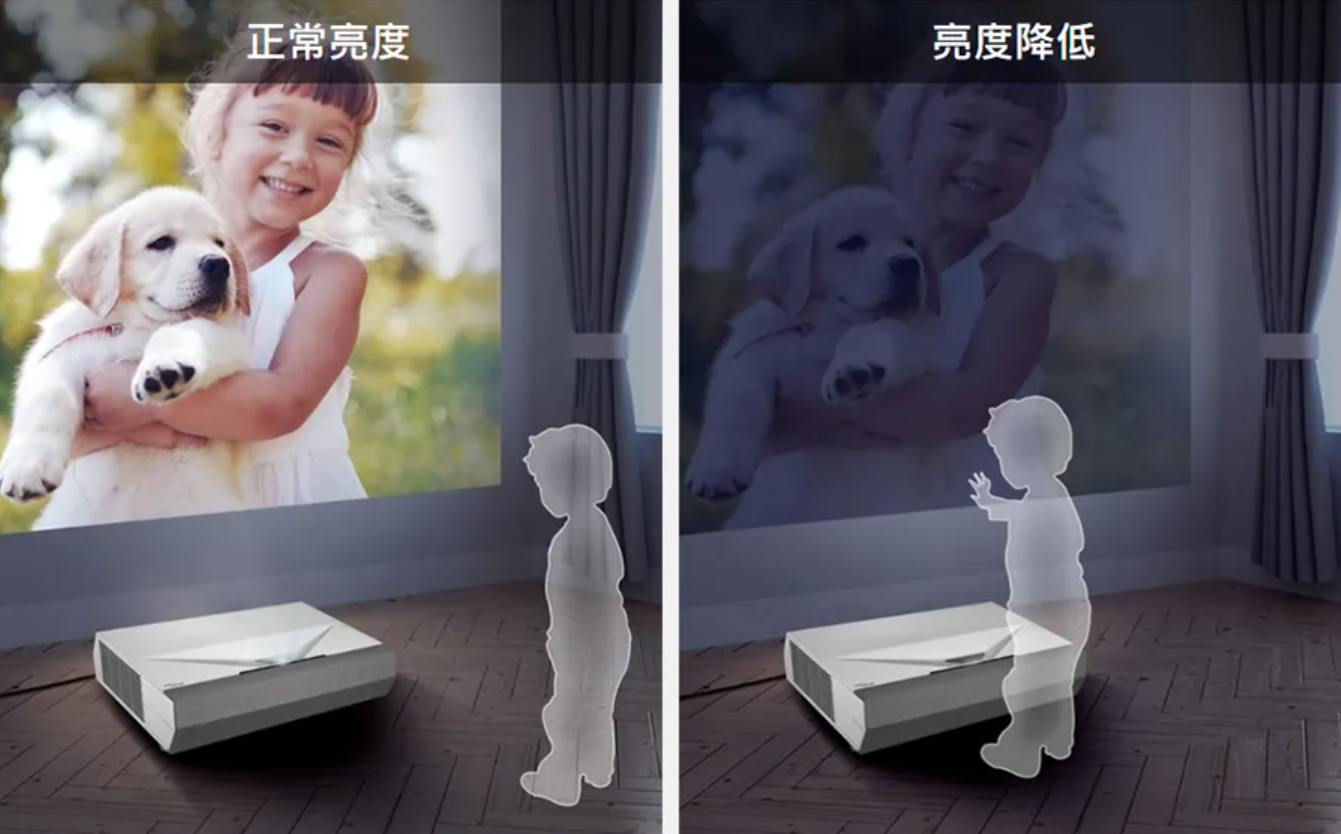

►場景應用圖

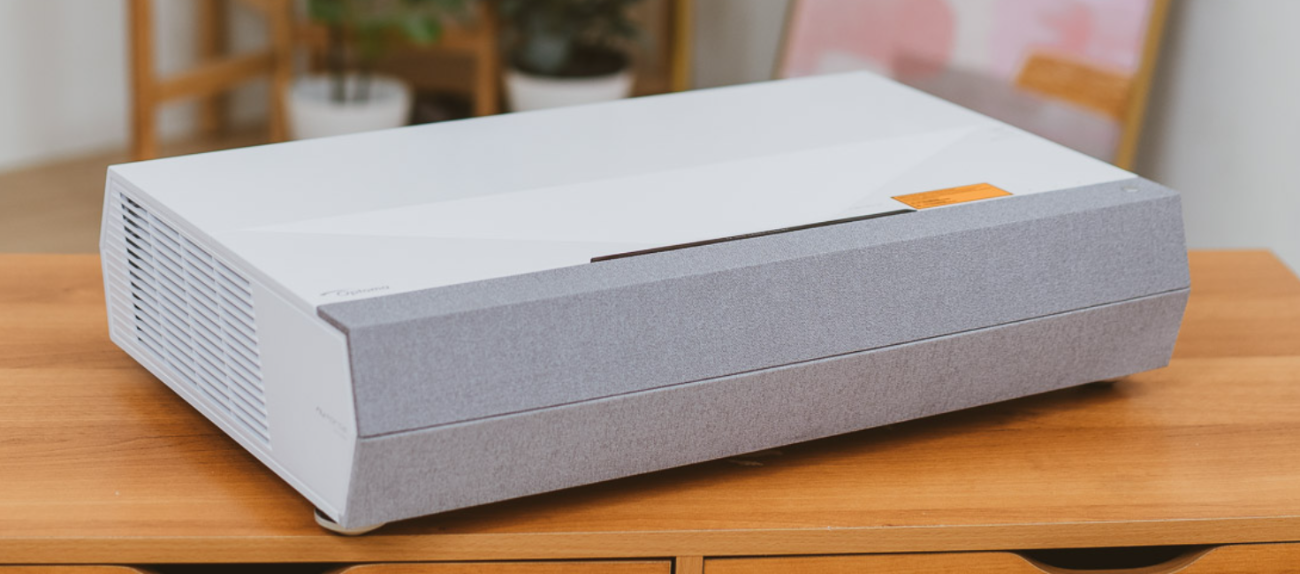

►展示板照片

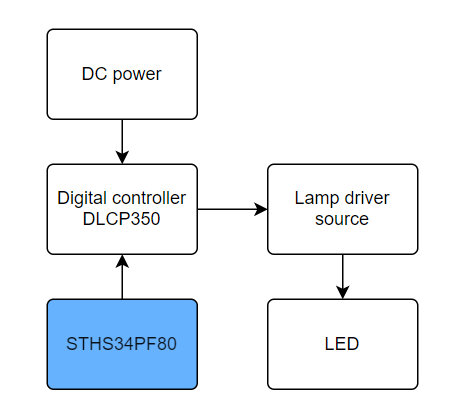

►方案方塊圖

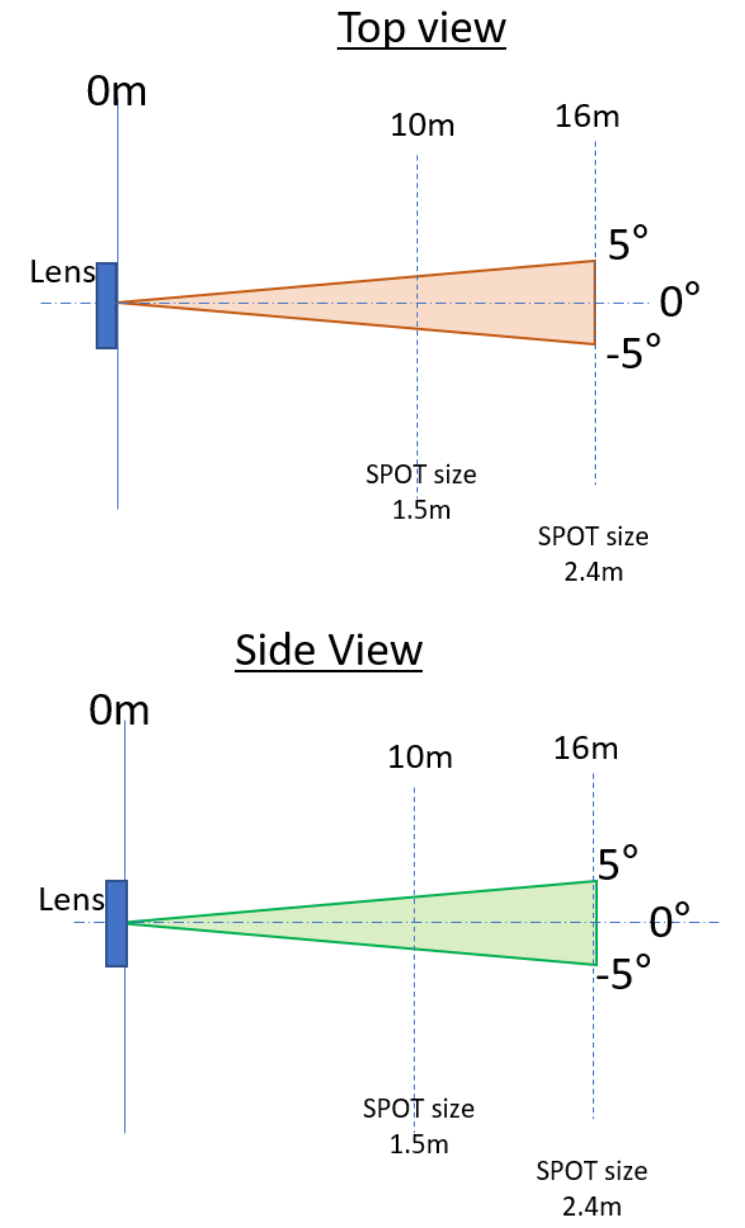

►Lens TMOS63-10 for TMOS EVK
►核心技術優勢
1.STHS34PF80 是一款紅外線感測器，可用於偵測靜止和移動物體的存及超溫條件。 它採用獨特的 TMOS 技術測量物體的紅外線輻射，當物體位於視野內時檢測其存在或移動。 2.光學帶通濾波器沉積在感測器上，將其工作範圍限制在 5 µm 至 20 µm波長，使其對可見光和其他波段不敏感。 3.此感測器基於連接在一起的浮動真空熱晶體管 MOS (TMOS) 矩陣，當單一感測元件。 ST 獨特的 MEMS 實現了最先進的熱隔離製造技術，使感測器能夠將最小的溫度變化轉化為電氣變化訊號又被送到 ASIC。 4.該感測器分為兩部分，一部分暴露在紅外線輻射下，另一部分受到屏蔽。 兩個部件之間的連接是為了消除感測器自加熱的影響。 5.STHS34PF80嵌入高精度溫度感測器來測量環境溫度並能夠測量物體的精確紅外線輻射。ASIC 也實現了專用智慧處理來偵測/區分靜止和移動物件並可以聲明專用中斷。 6.提供從 0.25 Hz 到 30 Hz 的不同 ODR 以及一次性模式。 7.STHS34PF80 配備 I²C/3 線 SPI 接口，採用 OLGA 3.2 x 4.2 x 1.455 mm 封裝10L封裝相容SMD安裝。 8.封裝保證的視場角為80°。
►方案規格
• 高靈敏度紅外線存在和運動偵測感測器 • 對於尺寸為 70 x 25 cm² 的物體，在不使用鏡頭的情況下可達 4 米 • 整合式矽紅外線濾光片 • 能夠偵測靜止物體 • 能夠區分靜止和移動的物體 • 80° 視野 • 用於存在/運動偵測的嵌入式智慧演算法 • 電源電壓：1.7V 至 3.6V • 電源電流：10 µA • 2 線 I²C / 3 線 SPI 串列接口 • 0.25 Hz 至 30 Hz 的可程式 ODR • 單次模式
