AP3190T是一款高性能PSR結構 AC/DC電源控制器.它是專門設計在應用需要輕重負載之間切換和低成本高效率電源適配器中。
該控制器採用多模式控制方案,在滿負荷工作下也能實現較高的轉換效率.通過採樣Vcs峰值電流和退磁脈衝來調節輸出電流,電流和輸出功率設置可以通過CS引腳的檢測電阻進行外部調節。
AP3190T在重負載和負載下降時,將以QR模式工作,以實現高性能.當負載下降時,進入固定開關頻率工作模式。
為了優化產品性能,支持頻率在(60kHz-80kHz)。
►場景應用圖

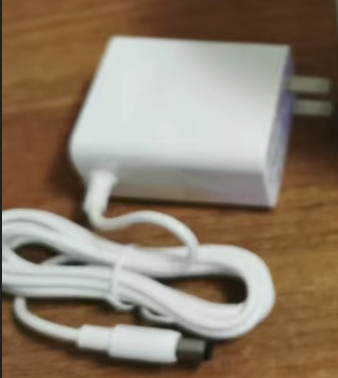

►產品實體圖

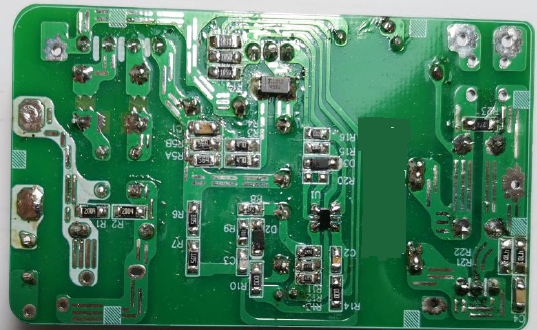

►展示板照片
►方案方塊圖
►核心技術優勢
1.PRS結構 ,省掉了光藕,基準電路及節省PCB Layout 尺寸. 2.待機功耗小於65mW. 3.超低欠壓保護可調過溫保護. 4.多重分段式QR/AM工作模式(60KHZ-80KHZ)以改善音頻噪音和效率,QR模式使更高的效率和更好的EMI.
►方案規格
輸入:AC 90-264V/50-60HZ 輸出:22.5V/2A 效率:90.09%@230Vin ,90.04%@115Vin 保護功能:OCP,OVP,UVP,OLP,OTP,SCP 功率密度:0.453W/CC ,7.446W/CI EMI:Min.margin 6.24Db@大於6dB
