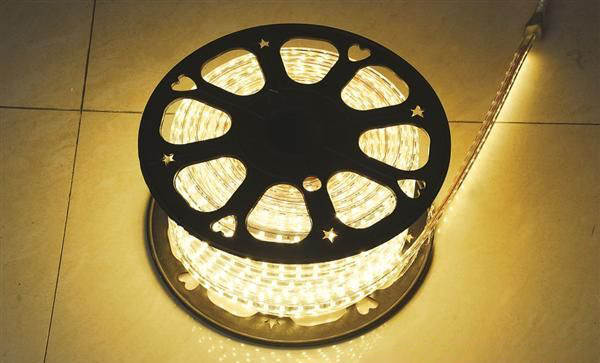

Diodes AP3302助力點亮21世紀的LED

目前生活的中的方方面面都離不開電源，電源已逐步成為我們美好生活的一部分，小到各種手機充電器、燈具產品，大到各種家電產品、汽車、工業都離不開我們的電源，目前開關電源以它高頻、小體積、高效率的優點，成為了當今電子信息產業飛速發展的媒介，接下來我為大家介紹Diodes的反激電源控制器晶片AP3302，AP3302是一款峰值電流控制，准諧振(QR) PWM控制器，針對高性能，低待機功率和低成本的離線反激變換器進行了優化。在空載或輕載時，IC將進入突發模式，以最大限度地降低待機功耗。設置最小開關頻率(約22kHz)以避免可聽噪聲。當負載增加時，集成電路將進入谷鎖QR模式，頻率反轉，以提高系統效率和EMI性能。最大開關頻率(約120kHz)被設置為箝位QR頻率，以減少開關功率損耗。此外，還內置了頻率抖動功能，以減少EMI發射。內部分段線性線路補償確保在整個通用線路電壓範圍內恆定的輸出功率限制。包括全面的保護功能，如停電保護，逐周限流(OCP)， Vcc過壓保護(VOVP)，二次側輸出OVP (SOVP)和UVP (SUVP)，內部OTP，過載保護(OLP)和引腳故障保護。

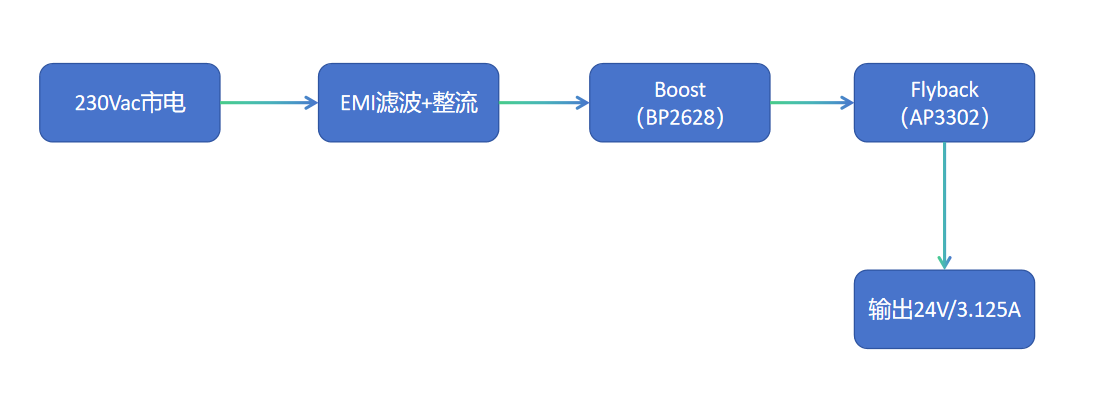

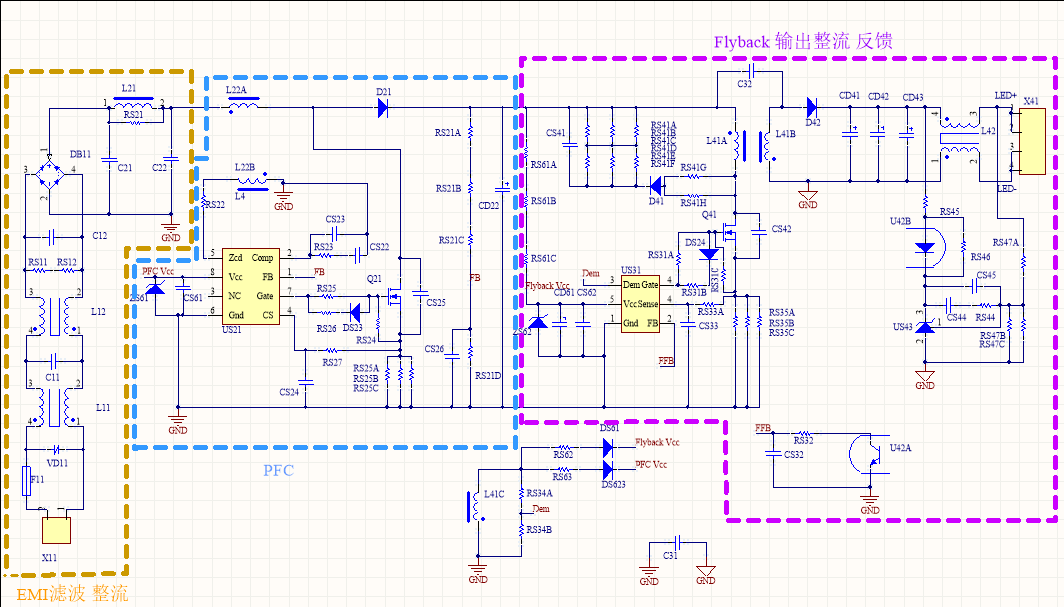

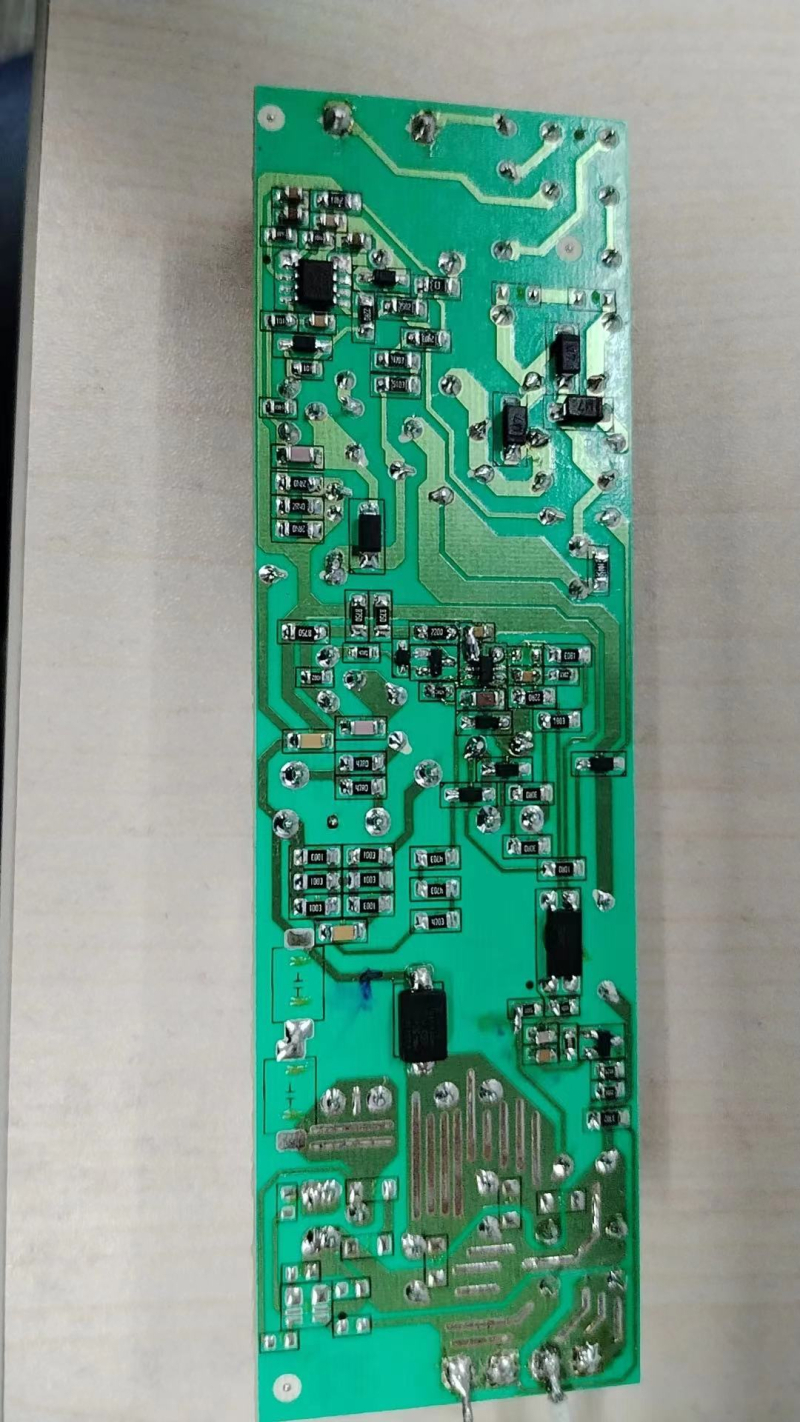

該75W的LED電源方案採用了兩級的架構，PFC部分採用BP2628，外圍對比ST的6562去掉了乘法腳，外圍簡單，且待機功耗優化。Flybakc部分採用Diodes的AP3302，也是一顆6pin的反激控制器晶片，外圍簡單，效率高，非常適合用於50W-100W恆壓電源方案的設計。
