該FOC電調參考設計是一個低成本的評估平台，適用於四旋翼/無人機應用。
螺旋槳由三相永磁同步或無刷電機驅動。
這個設計基於Microchip dsPIC33EP32MC204 DSC數字信號控制器。

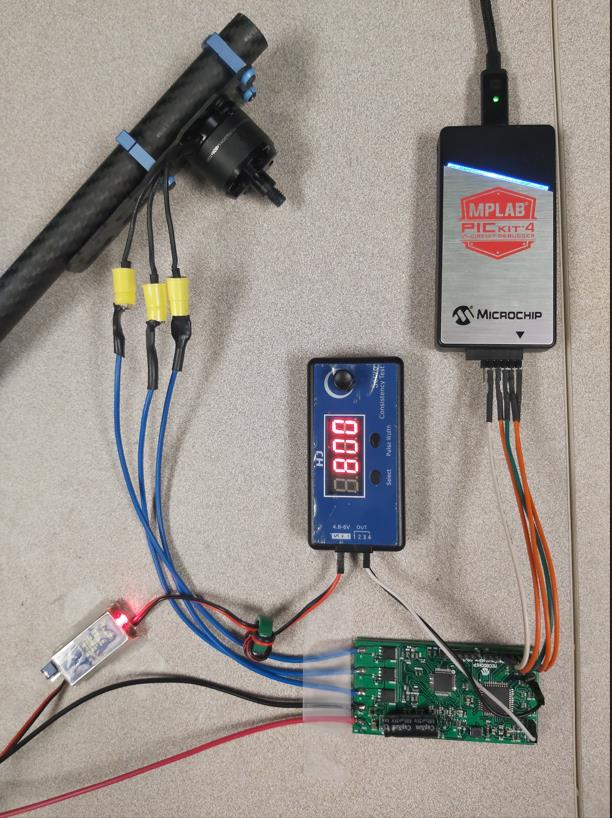

►場景應用圖
Microchip

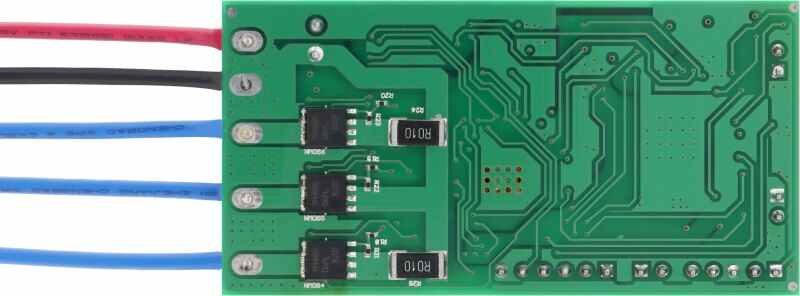

►展示板照片
Microchip
Microchip

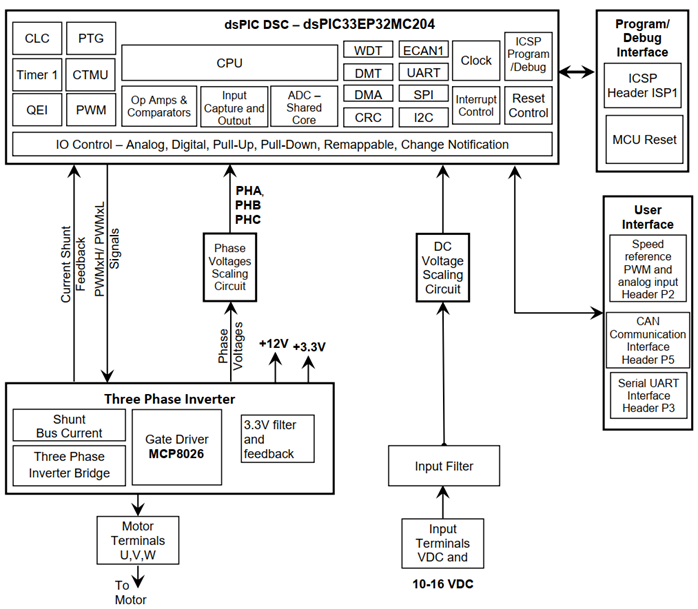

►方案方塊圖
Microchip
►核心技術優勢
•三相電機控制功率級 •通過雙分流電阻方法進行相電流反饋，以獲得更高的性能 •相電壓反饋，實現無傳感器梯形控制或快速啟動 •用於過電壓保護的直流母線電壓反饋 •使用Microchip編程器/調試器進行在線串行編程 •CAN通信
►方案規格
•輸入電壓： DC 11V~14V。 •極限電壓： DC 20V。 •極限輸入電流： 10A。 •連續輸出相電流： 8A(RMS) •峰值輸出相電流： 44A •PWM輸入： 數字信號-PWM 50Hz,3~5V,4~55%占空比。 •模擬輸入： 0~3.3V
