【註:轉自ST Automotive】
ST提供完整的中央集中式車身控制模塊方案,在一塊控制板上實現幾乎所有與車身相關的功能。該方案基於PowerPC架構的汽車級SPC560系列單片機Bolero(SPC560B50L3),配合M0-7 系列高邊,M0-5系列低邊等,實現包括外部燈光控制,內部燈光控制,中控鎖控制,前後雨刮控制,車窗控制,以及遙控鑰匙,LIN總線和高速CAN總線通訊等功能。
M0-7系列高低邊產品,是一個家族化的產品,產品之間的Pin-to-Pin兼容可以方便客戶做兼容性設計。較小的封裝,高度的集成使客戶可以儘可能地減少PCB板的面積,滿足了目前車身控制模塊的診斷和保護的要求。
高邊診斷功能:
-
輸出電流的採集,
-
過載或短路到地診斷,
-
過溫關斷診斷,
-
開路診斷,
-
短到電源診斷。
高邊保護功能:
-
欠壓保護,
-
過壓保護,
-
限流保護,
-
動態power limitation保護,
-
可切換的自重啟與latch off功能,
-
掉地掉電源保護,
-
反接保護等功能。
低邊診斷功能:
-
開路診斷,
-
過溫關斷診斷,
-
短到電源診斷,
-
過溫關斷診斷。
低邊保護功能:
-
限流保護,
-
熱關斷保護(自動重啟)。
ST可以提供:
-
應用手冊,
-
仿真工具Twister,
-
評估板。
最新系列的M0-7E已經量產,而下一代M0-9也在開發階段。有興趣的客戶可以聯繫ST的支持人員進一步了解。
►場景應用圖
ST Automotive-ST Automotive

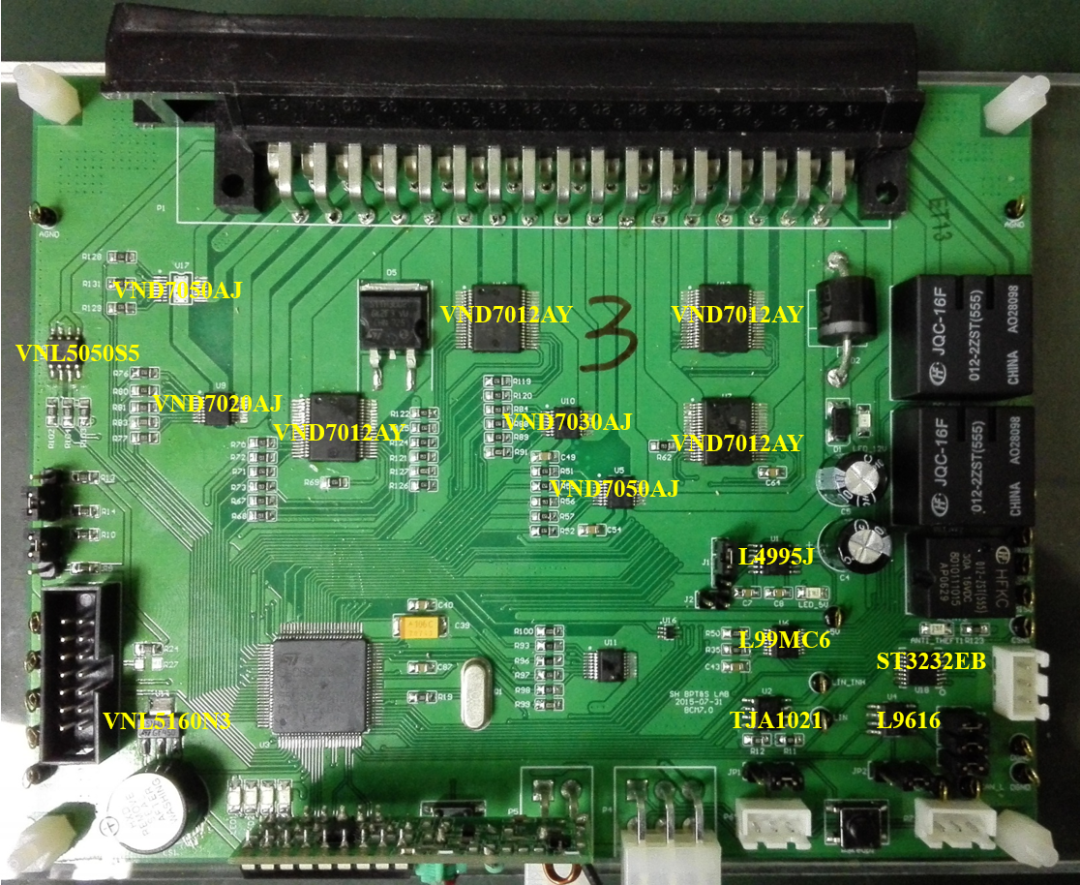

►展示板照片
ST Automotive-ST Automotive

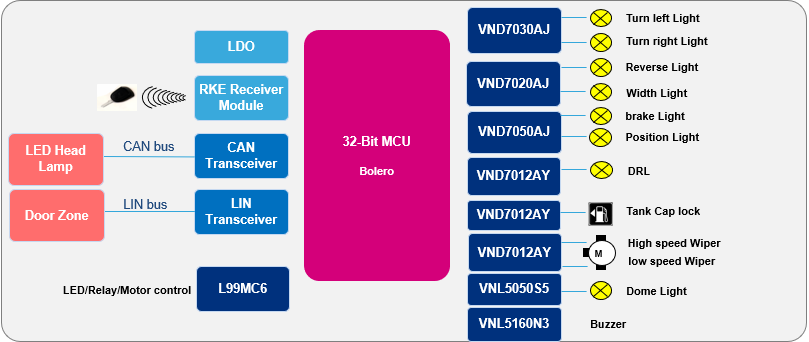

►方案方塊圖
ST Automotive-ST Automotive
►核心技術優勢
ST提供完整的中央集中式車身控制模塊方案,在一塊控制板上實現幾乎所有與車身相關的功能。該方案基於PowerPC架構的汽車級SPC560系列單片機Bolero(SPC560B50L3),配合M0-7 系列高邊,M0-5系列低邊等,實現包括外部燈光控制,內部燈光控制,中控鎖控制,前後雨刮控制,車窗控制,以及遙控鑰匙,LIN總線和高速CAN總線通訊等功能。
►方案規格
高邊診斷功能: 輸出電流的採集, 過載或短路到地診斷, 過溫關斷診斷, 開路診斷, 短到電源診斷。 高邊保護功能: 欠壓保護, 過壓保護, 限流保護, 動態power limitation保護, 可切換的自重啟與latch off功能, 掉地掉電源保護, 反接保護等功能。 低邊診斷功能: 開路診斷, 過溫關斷診斷, 短到電源診斷, 過溫關斷診斷。 低邊保護功能: 限流保護, 熱關斷保護(自動重啟)。 ST可以提供: 應用手冊, 仿真工具Twister, 評估板。
