世平安森美NCV12711用於汽車應用的初級側穩壓隔離反激式轉換器方案

基於汽車產業市場的蓬勃發產,如何提供一個寬輸入電壓範圍且具有高能效的轉換器則為一非常重要的課題。NCV12711是適用於汽車應用的寬輸入範圍初級側調節反激式轉換器,此片開發板能夠提供高達 12W (12V/1A) 的輸出。 該轉換器採用在 100 kHz 電流模式控制下運行的 NCV12711 構建。 該控制電路提供了許多功能來構建具有所有必要保護的高能效轉換器,例如具有 250mV 檢測電壓的逐週期電流限制、過流保護 (OCP) 和過壓保護 (OVP) VCC 引腳。

►場景應用圖

onsemi-onsemi

►展示板照片

onsemi-onsemi

onsemi-onsemi

►方案方塊圖

onsemi-onsemi

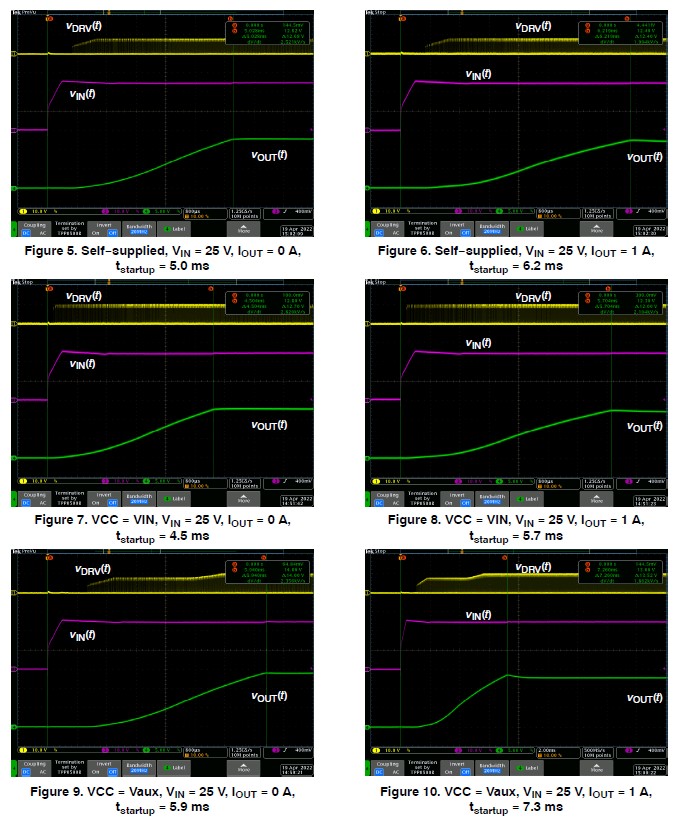

►啟動時間

onsemi-onsemi

►穩態工作

onsemi-onsemi

►負載瞬態響應

onsemi-onsemi

►輸出電壓漣波

onsemi-onsemi

►滿載效率

onsemi-onsemi

►核心技術優勢

• 用於無損啟動序列和自供電操作的內部 20mA 電流源 • 帶有頻率掃描的平滑啟動序列 • 具有精確 2.5V 參考電壓的內部運算放大器 •電流模式控制操作 • 短路保護 • 過壓保護 • 帶遲滯的輸入電壓 UVLO • 外部禁用的關斷閾值 • 低待機功耗的 0% 佔空比模式 • 單電阻可編程振盪器 • 用戶可調軟啟動斜率

►方案規格

輸入電壓: 4~45Vdc 輸出電壓電流: 12V/1A 輸出功率: 12W 評估板大小= 100 x 47 x 15 mm
